LM386

LM386

¿Qué es el LM386?

El LM386 es un amplificador de audio de baja potencia diseñado específicamente para aplicaciones que requieren mínimo consumo de energía y pocos componentes externos. Es uno de los circuitos integrados más populares para proyectos de audio en electrónica.

¿Por qué es tan popular? Porque funciona con una sola fuente de alimentación (no necesita voltajes positivos y negativos como otros amplificadores), consume muy poca corriente y requiere muy pocos componentes adicionales.

Características Principales

Característica Valor Explicación
Tipo de amplificador Audio de baja potencia Diseñado específicamente para amplificar señales de audio
Potencia de salida 325 mW típica Suficiente para altavoces pequeños y auriculares
Ganancia de voltaje 20 a 200 veces Configurable según componentes externos
Corriente de reposo 4 mA típica Muy bajo consumo, ideal para dispositivos portátiles
Encapsulado DIP-8, SO-8 8 pines, fácil de usar en protoboard

Especificaciones Eléctricas

Parámetro Mínimo Típico Máximo Unidades
Voltaje de alimentación (VS) 4 - 12 V
Voltaje de alimentación (VCC) 5 - 18 V
Corriente de reposo (IQ) - 4 8 mA
Potencia de salida (Po) - 325 - mW
Distorsión armónica total (THD) - 0.2 - %
Ancho de banda - 300 - kHz
Ganancia de voltaje (sin componentes externos) - 20 - dB
Ganancia de voltaje (con componentes externos) - 46 - dB
Impedancia de entrada - 50 -
Temperatura de operación 0 25 70 °C

Nota importante: La potencia de salida depende del voltaje de alimentación y la impedancia del altavoz. Con 6V y altavoz de 8Ω se obtienen aproximadamente 325mW.

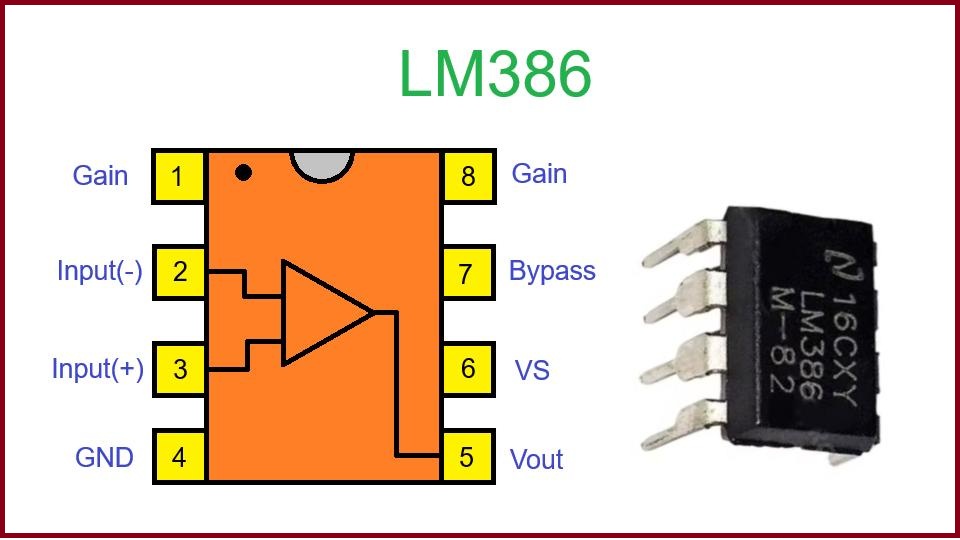

Pinout - Distribución de Pines

Pin Nombre Función Descripción Detallada
1 Gain Control de ganancia Conectar a pin 8 para ganancia máxima (200x), dejar abierto para ganancia mínima (20x)
2 -Input Entrada inversora Entrada negativa del amplificador, normalmente conectada a tierra a través de resistencia
3 +Input Entrada no inversora Entrada positiva donde se conecta la señal de audio a amplificar
4 GND Tierra Conexión a tierra (0V) del circuito
5 Vout Salida Salida amplificada que se conecta al altavoz o auriculares
6 VS Alimentación principal Voltaje de alimentación positivo (4V-12V típico)
7 Bypass Bypass interno Para desacoplar internamente, conectar capacitor a tierra para mejor estabilidad
8 Gain Control de ganancia Conectar al pin 1 para máxima ganancia, o usar con resistencia/capacitor para ganancia intermedia

Configuraciones de Ganancia

Configuración Conexión Pin 1 y 8 Ganancia de Voltaje Ganancia en dB Aplicación
Ganancia mínima Sin conexión 20x 26 dB Señales fuertes, auriculares
Ganancia intermedia Resistencia 1.35kΩ 50x 34 dB Aplicaciones generales
Ganancia máxima Conexión directa 200x 46 dB Señales muy débiles, micrófonos
Ganancia con capacitor Capacitor 10µF 200x (AC) 46 dB Mejor respuesta en frecuencia

Recomendación: Para la mayoría de aplicaciones de audio, usa un capacitor de 10µF entre los pines 1 y 8 para obtener ganancia máxima con mejor estabilidad.

Circuito Básico de Aplicación

Componentes Mínimos Necesarios:

  • C1 (entrada): 10µF - Capacitor de acoplamiento de entrada
  • C2 (ganancia): 10µF - Entre pines 1 y 8 para ganancia máxima
  • C3 (bypass): 100nF - Del pin 7 a tierra para estabilidad
  • C4 (salida): 220µF - Capacitor de acoplamiento de salida
  • R1: 10kΩ - Resistencia de polarización (pin 2 a tierra)

Conexiones Básicas:

  1. Pin 4 (GND) → Tierra del circuito
  2. Pin 6 (VS) → +6V a +12V (con capacitor de filtro 100µF)
  3. Pin 3 → Señal de entrada a través de C1
  4. Pin 2 → Tierra a través de R1
  5. Pin 5 → Altavoz a través de C4
  6. Pin 7 → Tierra a través de C3
  7. Pines 1 y 8 → Conectados a través de C2

Cálculos Importantes

Parámetro Fórmula Ejemplo
Potencia de salida Po = (VS - 2)² / (8 × RL) Con VS=9V, RL=8Ω: Po = 490mW
Voltaje RMS máximo Vrms = (VS - 2) / 2.83 Con VS=9V: Vrms = 2.47V
Frecuencia de corte (filtro paso alto) fc = 1 / (2π × R × C) Con R=10kΩ, C=10µF: fc = 1.6Hz

Nota: RL es la resistencia del altavoz (típicamente 8Ω o 4Ω).

Aplicaciones Comunes

  • Amplificador de auriculares: Para reproductores portátiles
  • Intercomunicador: Sistemas de comunicación simple
  • Amplificador de micrófono: Para sistemas de megafonía pequeños
  • Radio AM/FM: Etapa de salida de audio
  • Juguetes electrónicos: Amplificación de sonidos
  • Dispositivos portátiles: Altavoces de emergencia
  • Proyectos educativos: Aprendizaje de amplificación de audio
  • Generador de tonos: Junto con osciladores para crear señales

Consejos de Diseño y Uso

Recomendaciones Importantes:

  • Alimentación: Usa siempre un capacitor de filtro de 100µF-470µF en la alimentación
  • Capacitor de salida: Mínimo 220µF para buena respuesta en graves
  • Disipación de calor: El chip puede calentarse, considera disipador para potencias altas
  • Impedancia del altavoz: Óptimo con altavoces de 8Ω, evita impedancias menores a 4Ω
  • Layout del PCB: Mantén las conexiones de entrada alejadas de la salida para evitar realimentación

Problemas Comunes y Soluciones:

  • Distorsión: Reduce la ganancia o aumenta el voltaje de alimentación
  • Oscilación: Añade el capacitor de bypass de 100nF en el pin 7
  • Ruido: Mejora el filtrado de la alimentación y el blindaje
  • Baja potencia: Verifica el voltaje de alimentación y la impedancia del altavoz

Variantes y Equivalentes

Fabricante Número de Parte Características Especiales
Texas Instruments LM386N-1, LM386N-3, LM386N-4 Diferentes ganancias y potencias
STMicroelectronics TDA7052A Alternativa con características similares
National Semiconductor LM386M (SMD) Versión para montaje superficial
Fairchild LM386N Compatible directo

Variantes del LM386:

  • LM386N-1: Versión estándar (325mW)
  • LM386N-3: Mayor potencia (700mW)
  • LM386N-4: Versión de mayor potencia (1W)

Comparación con Otros Amplificadores

Característica LM386 LM358 (OpAmp) TDA2003
Potencia de salida 325mW ~10mW 10W
Componentes externos Muy pocos Muchos Moderados
Complejidad Muy simple Compleja Moderada
Costo Bajo Muy bajo Medio
Aplicación ideal Audio portátil Preamplificación Audio de potencia

Ventajas y Limitaciones

Ventajas:

  • Simplicidad extrema: Funciona con muy pocos componentes
  • Bajo consumo: Ideal para aplicaciones portátiles
  • Una sola fuente: No necesita alimentación dual
  • Bajo costo: Muy económico y disponible
  • Robusto: Tolera sobrecargas y cortocircuitos
  • Amplio rango de voltaje: Funciona de 4V a 18V

Limitaciones:

  • Potencia limitada: Solo para altavoces pequeños
  • Calentamiento: Se calienta con cargas pesadas
  • Ancho de banda limitado: No ideal para audio de alta fidelidad
  • Ruido: Más ruidoso que amplificadores de precisión

Fórmulas de Referencia Rápida

Cálculo Fórmula Uso
Potencia máxima teórica P = (Vs-2)²/(8×RL) Determinar potencia disponible
Ganancia de voltaje Av = 20 (sin conexión 1-8) Calcular amplificación
Capacitor de acoplamiento C = 1/(2π×f×R) Diseñar filtros paso alto
Corriente del altavoz I = √(P/RL) Verificar corriente de salida
