LM555
¿Qué es el LM555?
El LM555 es un circuito integrado temporizador de propósito general ampliamente utilizado en aplicaciones de retardo, osciladores y modulación de pulsos. Su diseño permite trabajar en configuraciones monoestable, astable y biestable con gran precisión y estabilidad.
Descripción rápida
Diseñado originalmente por Signetics y hoy producido por múltiples fabricantes, el LM555 opera con alimentación simple y ofrece salidas digitales capaces de manejar cargas tanto lógicas como moderadas de corriente. Es uno de los circuitos integrados más versátiles y económicos en electrónica analógica/digital.
Características principales
- Alimentación: típicamente de 4.5 V a 15 V.
- Capacidad de salida: hasta 200 mA (source o sink).
- Frecuencia máxima de operación: superior a 500 kHz (dependiendo de la configuración).
- Estabilidad de tiempo del 1% por variaciones de temperatura y voltaje.
- Modos de operación: monoestable, astable y biestable.
- Protección interna contra sobretemperatura y cortocircuitos (según fabricante).
- Encapsulados comunes: DIP-8, SOIC-8, TSSOP-8.

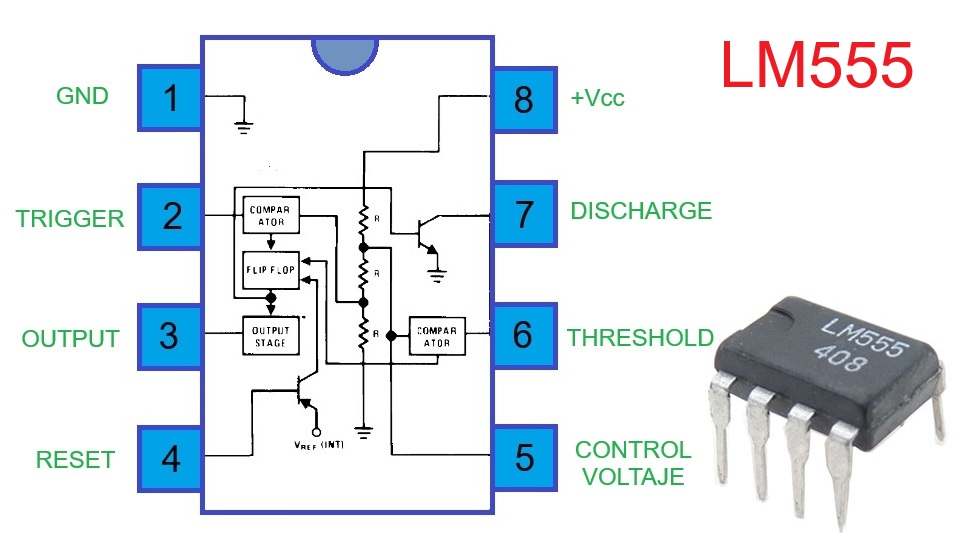

Pinout (DIP-8 / SOIC-8)
| Pin | Nombre | Función |
|---|---|---|
| 1 | GND | Conexión a tierra. |
| 2 | TRIG | Disparo: inicia el ciclo temporizado cuando el voltaje cae por debajo de 1/3 de VCC. |
| 3 | OUT | Salida digital del temporizador. |
| 4 | RESET | Reinicia el temporizador cuando se lleva a nivel bajo. |
| 5 | CTRL | Control de voltaje del comparador interno (normalmente no conectado o con capacitor a GND). |
| 6 | THRS | Umbral: finaliza el ciclo cuando el voltaje supera 2/3 de VCC. |
| 7 | DISCH | Descarga el capacitor temporizador a través de un transistor interno. |
| 8 | VCC | Alimentación positiva. |
Modos de operación
- Monoestable: Genera un único pulso de duración determinada tras un disparo.
- Astable: Funciona como oscilador libre, generando una señal cuadrada continua.
- Biestable: Actúa como flip-flop controlado por entradas de disparo y reinicio.
Características eléctricas típicas
- Rango de alimentación: 4.5 V a 15 V.
- Corriente de reposo: menor a 5 mA (dependiendo de VCC).
- Niveles de disparo y umbral: 1/3 y 2/3 de VCC respectivamente.
- Tiempo mínimo de pulso (monoestable): microsegundos (depende de componentes externos).
- Estabilidad de frecuencia: mejor que ±1% con componentes de buena tolerancia.
Aplicaciones típicas
- Generador de retardo temporizado.
- Osciladores y generadores de señal PWM.
- Controladores de servomotores.
- Parpadeo de LEDs y control de luces intermitentes.
- Temporizadores de apagado automático.
- Generación de tonos de audio.
Equivalentes y reemplazos
ICs compatibles: NE555, SE555, LM7555 (versión CMOS de bajo consumo), TLC555. Antes de reemplazar, verifique el encapsulado, los parámetros eléctricos y el fabricante.
