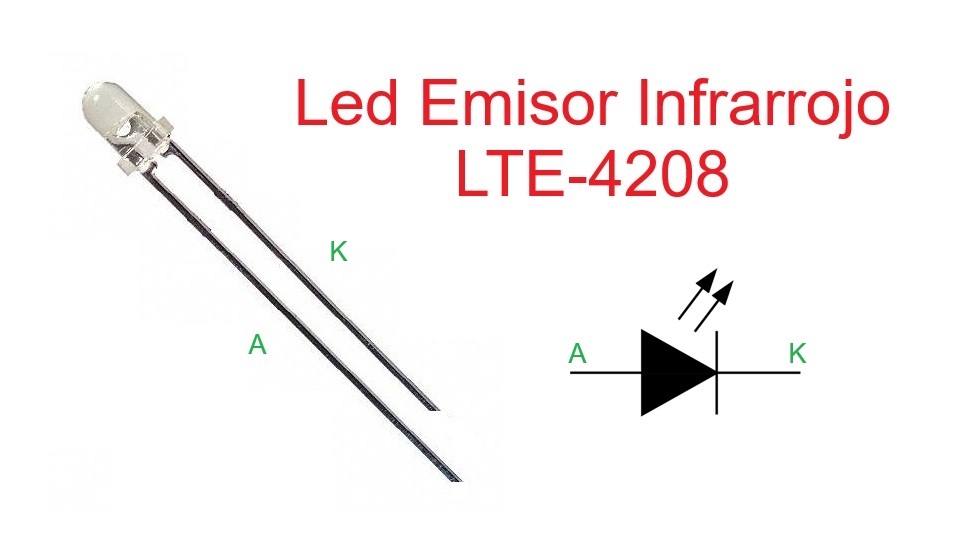

Led Emisor Infrarrojo LTE-4208

¿Qué es el LED Emisor Infrarrojo LTE-4208?

El LTE-4208 es un diodo emisor de luz en el rango infrarrojo (IR) fabricado por Lite-On. Está diseñado para aplicaciones de transmisión infrarroja (control remoto, enlaces IR, barreras fotoeléctricas, iluminación IR para cámaras) y viene en un encapsulado estándar de 5 mm (T-1¾) con lente transparente.

Características principales

• Longitud de onda pico: 940 nm (infrarrojo).
• Tensión directa típica (V_F): 1.2 V (medida a 20 mA).
• Corriente directa típica de funcionamiento (I_F): 20 mA. Corriente máxima absoluta continua: 50 mA.
• Intensidad radiante (Ejemplo/valor de referencia): mínimo ≈ 3.31 mW/sr @ 20 mA (existen variantes/bines con intensidades mayores).
• Ángulo de visión (θ½): aproximadamente 20° (ángulo estrecho, ayuda a foco direccional).
• Encapsulado: T-1¾ (5 mm) con lente transparente (through-hole).
• Rango de temperatura de operación: aproximadamente −40 °C a +85 °C.

¿Qué reemplazos o equivalencias tiene?

Existen muchos LEDs infrarrojos de 5 mm y pico ~940 nm que se usan como alternativas. A continuación una lista con los más comunes (1 a 5 opciones):

1. Vishay TSAL6200 — LED IR 940 nm en paquete T-1¾, alta intensidad (usado frecuentemente como sustituto en proyectos que requieren más potencia).
2. Everlight IR333 / IR383 (familia de 5 mm 940 nm) — opciones de intensidad y ángulo de visión.
3. Kingbright series 5 mm 940 nm (p. ej. L-934F3C o equivalentes) — múltiples intensidades y ángulos disponibles.
4. Otras variantes de la serie LTE (variantes dentro de Lite-On como LTE-4208C, LTE-4216, etc.) si requiere compatibilidad total con el fabricante.
5. LEDs genéricos 5 mm 940 nm de fabricantes como OSRAM, Broadcom/Avago u otros — revisar hoja de datos para confirmar Vf, If y ángulo.

Principio de funcionamiento

El LTE-4208 es un diodo semiconductor tipo PN: cuando se polariza en directa (se aplica tensión positiva al ánodo respecto al cátodo) circula corriente y la recombinación de portadores genera fotones en la banda infrarroja (≈940 nm). Para un uso seguro y correcto se controla la corriente mediante una resistencia en serie o un driver constante de corriente.

Ejemplo práctico de cálculo de resistencia (usar V_F=1.20 V e I_F=20 mA según las características):

Cálculo para una fuente de 5.00 V y objetivo I_F=20 mA (0.020 A):
V_fuente = 5.00 V
V_F (LED) = 1.20 V
V_drop = V_fuente − V_F = 5.00 − 1.20 = 3.80 V
R = V_drop / I_F = 3.80 / 0.020 = 190 Ω
Potencia en la resistencia: P = V_drop × I_F = 3.80 × 0.020 = 0.076 W = 76 mW
Recomendación práctica: usar un valor comercial estándar cercano (p. ej. 220 Ω o 200 Ω de 1/4 W). Con 220 Ω la corriente será algo menor (más seguro) y la disipación seguirá siendo pequeña.

Cálculo para una fuente de 3.30 V y objetivo I_F=20 mA:
V_fuente = 3.30 V
V_F = 1.20 V
V_drop = 3.30 − 1.20 = 2.10 V
R = 2.10 / 0.020 = 105 Ω
P = 2.10 × 0.020 = 0.042 W = 42 mW
Recomendación práctica: usar 100 Ω o 120 Ω estándar (100 Ω → corriente ≈ 21 mA; 120 Ω → corriente ≈ 17.5 mA).

Aplicaciones típicas

• Emisor en mandos a distancia IR (televisores, equipos AV).
• Enlaces de datos ópticos y telecomandos infrarrojos.
• Sistemas de detección de obstáculos y sensores de proximidad (emitidor para pares foto-transistor / fotodetector).
• Iluminación IR para cámaras nocturnas (con matrices de LEDs y control de corriente/pulso).
• Barreras fotoeléctricas, contadores de objetos y aplicaciones industriales de detección.

Recomendaciones de uso

• Siempre limitar la corriente con una resistencia o usar un driver de corriente constante; I_F=20 mA es el valor de uso típico. No exceder la corriente máxima continua (50 mA) indicada en la ficha técnica.
• Para transmisiones de alta intensidad (pulsos) se pueden usar corrientes mayores en pulso, pero respetar el máximo de pulso y el ciclo de trabajo indicado por el fabricante (consultar datasheet si se requieren pulsos elevados).
• Elegir valor de resistor comercial estándar cercano al calculado y con potencia adecuada (1/4 W es suficiente para los ejemplos mostrados); si monta matrices o LEDs en serie/paralelo, calcular disipación total y distribuir la corriente adecuadamente.
• Evitar exposición directa prolongada de los ojos al haz IR; la luz IR no es visible pero puede dañar la retina.
• Observar polaridad al montar (ánodo y cátodo). En soldadura por ola o reflujo respetar las recomendaciones de temperatura y tiempo del fabricante para no dañar la unión.
• Si se conecta a microcontroladores (p. ej. salidas de micro o pines IO), asegúrese de que el pin soporte la corriente; mejor usar un transistor/driver para controlar varios LEDs o corrientes próximas al máximo.
• Para emparejar con receptores IR (módulos demoduladores), comprobar que la long. de onda (~940 nm) encaje bien con la sensibilidad espectral del receptor; muchos receptores están optimizados para ~940 nm o ~950 nm.
