TRIAC MAC97A6
¿Qué es el TRIAC MAC97A6?
El MAC97A6 es un TRIAC (Triode for Alternating Current) de nivel lógico diseñado para aplicaciones de baja potencia. Se trata de un semiconductor de tres terminales que permite el control bidireccional de corriente alterna, fabricado en encapsulado TO-92 plástico. Este dispositivo está optimizado para interfaz directa con microcontroladores, circuitos integrados lógicos y otros circuitos de baja potencia de disparo de compuerta.
Características Principales
- Voltaje de bloqueo repetitivo máximo (VDRM): 400V
- Corriente RMS en estado de conducción (IT(RMS)): 0.6A
- Corriente pico no repetitiva (ITSM): 8A
- Corriente de disparo de compuerta (IGT): 1-7mA según cuadrante
- Voltaje de disparo de compuerta (VGT): 0.9-1.5V
- Encapsulado: TO-92 (SOT54)
- Temperatura de trabajo: -40°C a +125°C

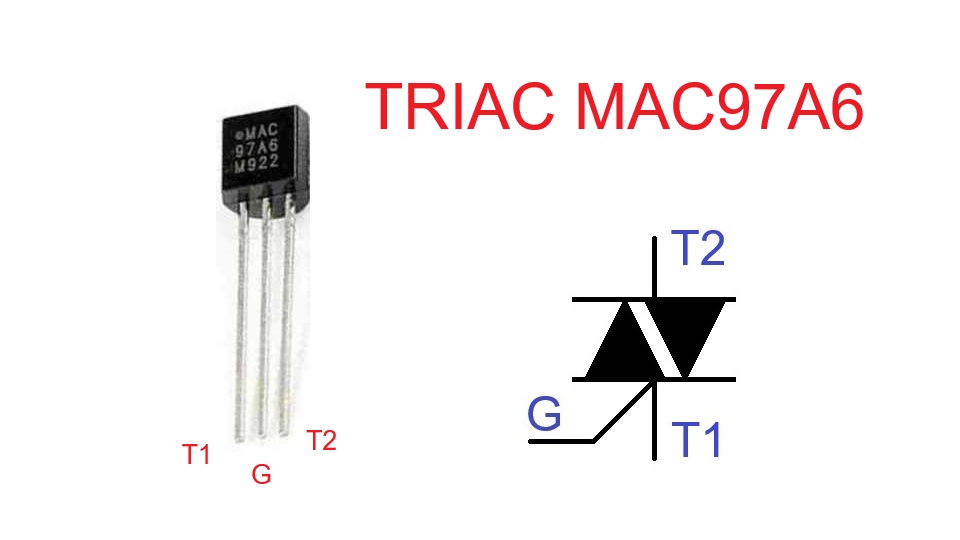

Pinout
El TRIAC MAC97A6 tiene tres pines en su vista frontal (lado plano hacia el observador), ordenados de izquierda a derecha:
- Pin 1 (T1): Terminal principal 1 (Main Terminal 1)
- Pin 2 (G): Compuerta (Gate)
- Pin 3 (T2): Terminal principal 2 (Main Terminal 2)
¿Qué reemplazos o equivalencias tiene?
Los principales equivalentes y reemplazos del MAC97A6 incluyen:
- BT131-600: TRIAC de 1A, 600V en TO-92
- Z0607 (Z0107MA): TRIAC de 1A, 600V de cuatro cuadrantes
- MAC97A8: Versión de 600V de la misma familia
- NTE5656: Equivalente comercial de NTE Electronics
- BCR1AM: Alternativa con características similares
Principio de Funcionamiento
El MAC97A6 funciona como un interruptor bidireccional controlado por compuerta. Cuando se aplica una corriente de disparo de al menos 1-7mA (dependiendo del cuadrante de operación) a la compuerta con un voltaje de 0.9-1.5V, el TRIAC entra en conducción y permite el paso de corriente entre T1 y T2 en ambas direcciones.
Una vez activado, el dispositivo permanece en conducción mientras la corriente se mantenga por encima de la corriente de mantenimiento (IH) de aproximadamente 1-10mA. El TRIAC se apaga automáticamente cuando la corriente cae por debajo de este valor, típicamente en cada cruce por cero de la forma de onda de CA.
El voltaje en estado de conducción (VT) es de aproximadamente 1.4-1.9V a 0.85A, lo que resulta en una disipación de potencia relativamente baja durante la operación normal.
Aplicaciones Típicas
- Control de fase de baja potencia
- Dimmers para lámparas incandescentes
- Control de velocidad de motores pequeños
- Relés de estado sólido
- Control de calentadores de baja potencia
- Sistemas de automatización domótica
- Interfaces entre microcontroladores y cargas de CA
- Circuitos de conmutación general de CA
Recomendaciones de Uso
- Protección térmica: No exceder los 60K/W de resistencia térmica unión-terminal. Utilizar disipadores si es necesario.
- Filtrado de dV/dt: Agregar un circuito snubber (resistor-capacitor) para proteger contra transitorios rápidos de voltaje superiores a 30-45 V/µs.
- Circuito de disparo: Asegurar que la corriente de compuerta sea suficiente según el cuadrante de operación. El cuadrante T2-G+ requiere mayor corriente (4-7mA).
- Carga mínima: Mantener una corriente mínima para evitar problemas de mantenimiento, especialmente con cargas muy ligeras.
- Aislamiento: Utilizar optoacopladores para aislar la compuerta de los circuitos de control lógico cuando sea necesario.
- Fusibles: Instalar protección adecuada considerando la corriente I²t de 0.32 A²s para fusibles rápidos.
- Compatibilidad electromagnética: Implementar filtros de RF apropiados para cumplir con las normativas EMC.
