MJ15004

¿Qué es el MJ15004?

El MJ15004 es un transistor bipolar de potencia tipo PNP en encapsulado metálico TO-3 (TO-204AA), diseñado para trabajar en aplicaciones de alta corriente y disipación, como etapas de salida de audio, fuentes lineales y control de cargas. Es el complementario PNP del MJ15003 (NPN).

Características principales

• Tipo: BJT PNP de potencia, encapsulado TO-3.
• Tensión colector–emisor máxima (V_CEO): 140 V.
• Corriente de colector continua (I_C): 20 A.
• Potencia de disipación (P_D) a T_C=25 °C: 250 W.
• Ganancia de corriente en DC (h_FE) típica a 5 A: ≥ 25.
• Frecuencia de transición (f_T) típica: 2 MHz.
• V_CE(sat) típico a 5 A: ~1,0 V.
• V_BE(on) típico a 5 A: hasta ~2,0 V.

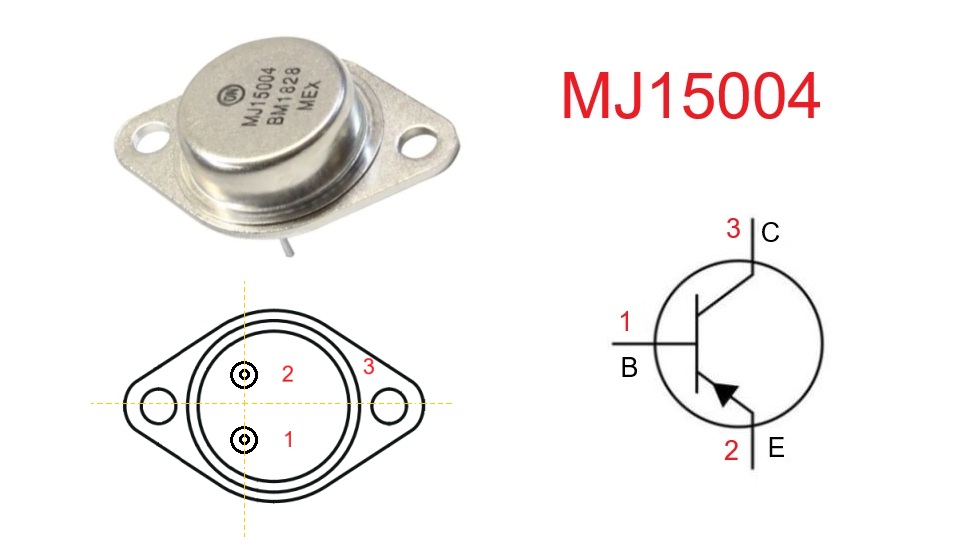

Pinout (orden en vista frontal)

Con el transistor orientado de frente (vista del cuerpo con las patas hacia abajo):

1. Base
2. Emisor
3. Carcasa: Colector

¿Qué reemplazos o equivalencias tiene?

Reemplazos comunes (verificando condiciones eléctricas, térmicas y mecánicas del diseño):

• MJ21193 (PNP, TO-3, 250 V, 16 A, 250 W).
• MJ15025 (PNP, TO-3, 200–250 V, 16 A, 250 W).
• 2N6609 (PNP, TO-3, 140 V, 16 A, 150 W).
• MJL21193 (PNP, versión plástica TO-247/TO-264).
• MJ15004G (misma pieza en versión libre de plomo).

Principio de funcionamiento

Como PNP, el MJ15004 conduce cuando la base está a un potencial más negativo que el emisor. En operación lineal con una fuente de −30 V y una carga conectada al colector:

• Al aplicar una corriente de base suficiente, el transistor entra en conducción y permite que circule corriente de emisor a colector hacia la carga. Con h_FE ≥ 25 (a 5 A), para obtener I_C ≈ 5 A se requiere I_B ≈ 0,2 A.
• En saturación, V_CE(sat) típico es ~1,0 V a I_C=5 A. La potencia disipada sería P ≈ V_CE × I_C ≈ 5 W.
• El límite V_CEO de 140 V establece la tensión máxima colector-emisor admisible.
• La unión base-emisor requiere hasta ~2,0 V a 5 A para entrar en conducción (V_BE(on)).

Aplicaciones típicas

• Etapas de salida de amplificadores de audio de alta potencia.
• Reguladores lineales y fuentes de laboratorio de alta corriente.
• Control de cargas como relés, solenoides y motores DC.
• Convertidores e inversores en configuraciones de potencia.

Recomendaciones de uso

• Disipación térmica: usar disipador adecuado, arandela aislante y compuesto térmico.
• SOA y transitorios: respetar el área de operación segura y proteger contra picos de tensión.
• Polarización: dimensionar la corriente de base con margen, limitando I_B con resistencias adecuadas.
• Estabilidad: evitar oscilaciones con redes de compensación y buen diseño de masa.
• Paralelo: al usar varios en paralelo, añadir resistencias en emisores (0,1–0,22 Ω).
• Montaje mecánico: la carcasa es el colector; aislarla si el disipador va al chasis.
• Selección de reemplazos: verificar tensiones, corrientes, potencia y encapsulado.
• Calidad: comprar en distribuidores confiables para evitar falsificaciones.
