MJE15030
¿Qué es el Transistor MJE15030?
El MJE15030 es un transistor bipolar de unión (BJT) tipo NPN de potencia, especialmente diseñado para aplicaciones de amplificación de audio de alta calidad. Forma parte de la familia de transistores complementarios de Motorola (ahora ON Semiconductor), optimizados para amplificadores de audio Hi-Fi y profesionales. Es conocido por su excelente linealidad y baja distorsión.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | NPN Bipolar Potencia | - |
| Voltaje Colector-Emisor máximo | VCEO | 150 | V |
| Voltaje Colector-Base máximo | VCBO | 150 | V |
| Voltaje Emisor-Base máximo | VEBO | 5 | V |
| Corriente de Colector máxima | IC | 8 | A |
| Corriente de Colector (continua) | IC(cont) | 6 | A |
| Ganancia de corriente (hFE) mín | β | 20 | - |
| Ganancia de corriente (hFE) típica | β | 50-100 | - |
| Frecuencia de transición | fT | 30 | MHz |
| Potencia máxima (25°C) | PD | 150 | W |
| Temperatura de unión máxima | TJ | 200 | °C |
| Resistencia térmica (sin disipador) | RθJC | 0.83 | °C/W |
| Voltaje de saturación CE | VCE(sat) | 1.1 | V |
| Voltaje de saturación BE | VBE(sat) | 1.3 | V |

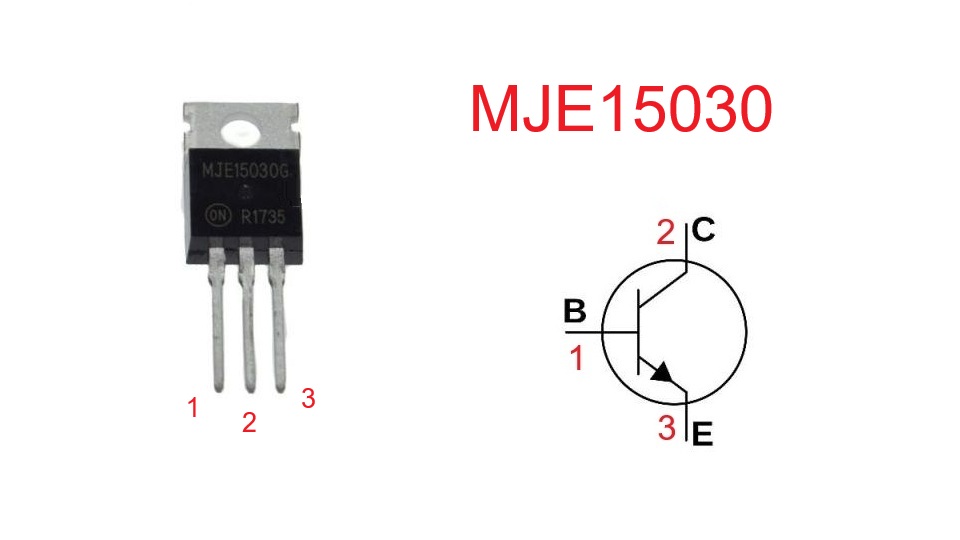

Configuración de Pines (Pinout)
Encapsulado TO-220 (vista frontal):
- Pin 1: Base (B) - Izquierda
- Pin 2: Colector (C) - Centro (conectado al disipador)
- Pin 3: Emisor (E) - Derecha
Nota: El encapsulado TO-220 permite montaje directo en disipador de calor. La pestaña metálica está conectada internamente al colector.
Aplicaciones Típicas
- Amplificadores de audio de potencia Hi-Fi
- Amplificadores de audio profesionales
- Etapas de salida de amplificadores estéreo
- Amplificadores clase AB y clase B
- Drivers de altavoces de media y alta potencia
- Amplificadores de guitarra y bajo
- Sistemas de sonido profesional
- Amplificadores de distribución de audio
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo del MJE15030 en aplicaciones de audio:
- MJE15032: Versión mejorada con mayor ganancia
- MJE15034: Versión con características optimizadas
- 2SC5200: Transistor japonés muy popular en audio Hi-Fi
- TIP35C: Alternativa económica (menor calidad de audio)
- 2N6284: Reemplazo directo de Motorola
- KSC5027: Equivalente coreano
- BDX53C: Alternativa europea
- MJ15030: Versión sin encapsulado aislado
Importante: Para aplicaciones de audio críticas, se recomienda usar transistores apareados (matched pairs) para minimizar distorsión.
Transistor Complemento
El complemento PNP del MJE15030 es:
- MJE15031: Transistor PNP con características idénticas pero polaridad opuesta
- 2SA1943: Complemento del 2SC5200, muy usado en audio Hi-Fi
- TIP36C: Complemento económico del TIP35C
- MJE15033: Versión mejorada del complemento
- MJE15035: Versión optimizada del complemento
Estos pares complementarios son esenciales en amplificadores push-pull clase AB y clase B, donde se requiere simetría perfecta entre las ramas NPN y PNP para minimizar distorsión armónica.
