MJE15031
¿Qué es el Transistor MJE15031?
El MJE15031 es un transistor bipolar de unión (BJT) tipo PNP de potencia, especialmente diseñado para aplicaciones de audio de alta fidelidad. Forma parte de la serie MJE de Motorola/ON Semiconductor y es ampliamente utilizado en etapas de salida de amplificadores de audio, drivers de potencia y circuitos de conmutación de alta corriente.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | PNP Bipolar de Potencia | - |
| Voltaje Colector-Emisor máximo | VCEO | 150 | V |
| Voltaje Colector-Base máximo | VCBO | 150 | V |
| Voltaje Emisor-Base máximo | VEBO | 5 | V |
| Corriente de Colector máxima | IC | 8 | A |
| Corriente de Base máxima | IB | 3 | A |
| Ganancia de corriente (hFE) | β | 15-75 | - |
| Potencia máxima | PD | 90 | W |
| Frecuencia de transición | fT | 3 | MHz |
| Temperatura de unión máxima | TJ | 200 | °C |
| Resistencia térmica unión-carcasa | RθJC | 1.39 | °C/W |
| Voltaje saturación Colector-Emisor | VCE(sat) | 0.5 | V |

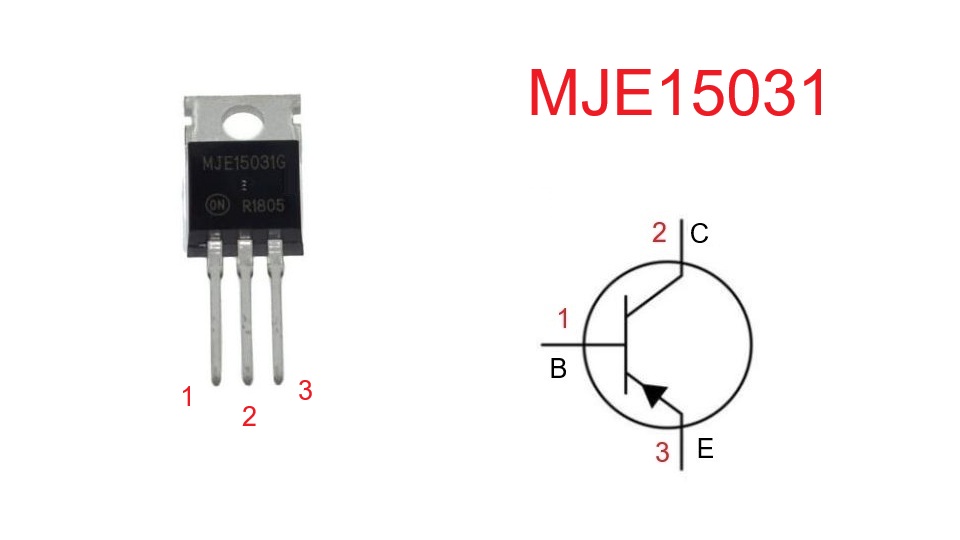

Configuración de Pines (Pinout)
Encapsulado TO-220 (vista frontal):
- Pin 1: Base (B) - Izquierda
- Pin 2: Colector (C) - Centro (conectado al disipador)
- Pin 3: Emisor (E) - Derecha
Importante: El colector está eléctricamente conectado a la pestaña metálica del encapsulado TO-220, por lo que requiere aislamiento eléctrico cuando se monta en disipador.
Aplicaciones Típicas
- Etapas de salida de amplificadores de audio Hi-Fi
- Drivers de potencia para altavoces
- Amplificadores de potencia complementarios
- Reguladores de voltaje de alta corriente
- Fuentes de alimentación conmutadas
- Circuitos de control de motores
- Inversores y convertidores DC-DC
- Sistemas de audio profesional
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo del MJE15031 en la mayoría de aplicaciones:
- MJE15033: Versión mejorada, 250V, características superiores
- TIP147: Darlington PNP, 100V, 10A - Mayor ganancia
- 2SA1943: Audio PNP japonés, similar aplicación
- BD912: PNP europeo, 100V, 15A
- BUX87: PNP de potencia, características similares
- KTD2058: Equivalente coreano moderno
- MJE350: Alternativa de menor potencia (40W)
Nota: Al reemplazar, verificar siempre voltajes máximos, corriente y disipación de potencia del circuito específico.
Transistor Complemento
El complemento NPN directo del MJE15031 es:
- MJE15030: Transistor NPN con características idénticas pero polaridad opuesta (150V, 8A, 90W)
Otros complementos NPN compatibles:
- MJE15032: NPN mejorado, 250V
- TIP142: Darlington NPN complementario
- 2SC5200: NPN japonés para audio Hi-Fi
- BD911: NPN europeo complementario
Esta combinación complementaria (MJE15030/MJE15031) es extremadamente popular en amplificadores de audio push-pull clase AB y sistemas de alta fidelidad.
