Optoacoplador MOC3021
¿Qué es el MOC3021?
El MOC3021 es un optoacoplador que integra un LED emisor infrarrojo y un detector de triac bilateral. Está pensado para el disparo de triacs en aplicaciones de control de potencia en corriente alterna, manteniendo un aislamiento seguro entre el circuito de control y la carga de CA. Al no incluir detección de cruce por cero, permite el control de fase y modulación de ángulo.
Características principales
- Salida: triac bilateral, sin circuito de cruce por cero.
- Aislamiento entrada-salida: hasta 7,5 kV pico (dependiendo del encapsulado y fabricante).
- Corriente máxima de entrada para disparo: tip. 15 mA.
- Tensión de bloqueo repetitiva en salida: tip. 400 V (VDRM).
- Tiempo de encendido rápido, apto para control de fase.
- Encapsulado DIP-6 plástico, alta resistencia dieléctrica.

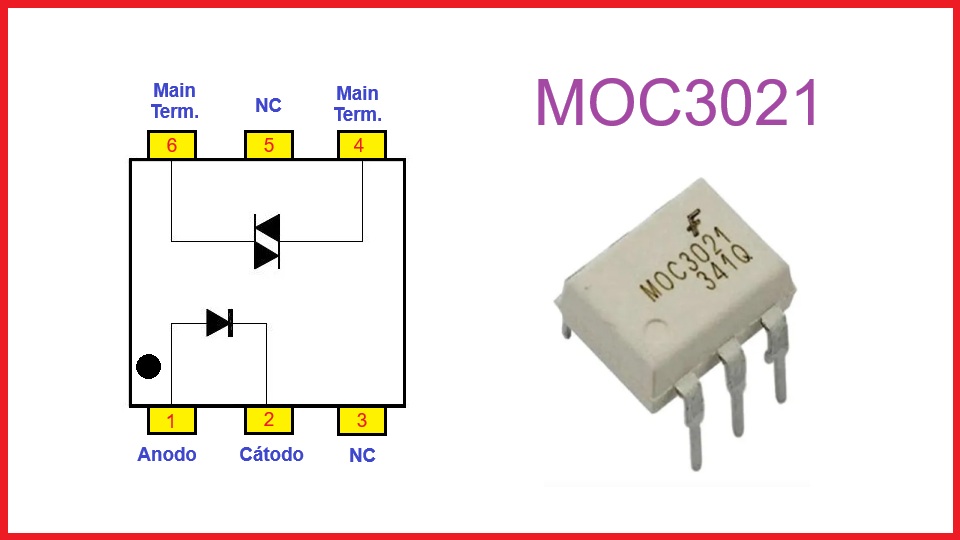

Pinout (DIP-6)
| Pin | Nombre | Función |
|---|---|---|
| 1 | Anodo | Entrada LED (+) |
| 2 | Cátodo | Entrada LED (−) |
| 3 | No conectado | Sin conexión interna |
| 4 | MT | Terminal del triac de salida |
| 5 | No conectado | Sin conexión interna |
| 6 | MT | Terminal del triac de salida |
Parámetros eléctricos típicos
- Tensión de aislamiento: 7500 Vpico.
- Corriente de disparo del LED (IFT): 15 mA máx.
- Tensión directa del LED: 1,15 V típica @ 10 mA.
- Tensión de bloqueo repetitiva (VDRM): 400 V.
- Corriente de fuga en estado bloqueado: 10 µA máx.
- Tiempo de encendido: < 100 µs.
- Rango de temperatura de operación: −40 °C a +85 °C.
Valores referenciales, pueden variar según fabricante y lote; consulte siempre la hoja de datos específica.
Aplicaciones típicas
- Control de lámparas incandescentes, LED y cargas resistivas en CA.
- Control de motores de velocidad variable (con control de fase).
- Regulación de intensidad lumínica (dimmers).
- Interfaces seguras entre microcontroladores y red eléctrica.
Equivalentes y reemplazos
Modelos equivalentes: MOC3020, MOC3022, MOC3023 (variaciones en corriente de disparo). También se encuentran versiones de otros fabricantes con códigos como H11AAx o TLP302x, según requerimientos.
Notas de uso
- Requiere triac externo para manejar la potencia de carga.
- El LED de entrada debe ser excitado con corriente suficiente para garantizar el disparo.
- En aplicaciones inductivas se recomienda usar redes snubber para proteger la salida.
