JFET MPF102
¿Qué es el Transistor MPF102?
El MPF102 es un transistor de efecto de campo de unión (JFET) tipo N-Channel, diseñado para aplicaciones de amplificación de pequeña señal, especialmente en circuitos de audio y radiofrecuencia. Es conocido por su alta impedancia de entrada, bajo ruido y excelente linealidad, características que lo hacen ideal para preamplificadores y buffers.
¿Qué es un JFET (Junction Field Effect Transistor)?
Un JFET es un transistor que se controla por voltaje en lugar de corriente. A diferencia de los MOSFETs, los JFETs están normalmente "encendidos" (conducen corriente) y se "apagan" aplicando un voltaje negativo al gate. No tienen gate aislado, por lo que la corriente de gate es prácticamente cero.
Características Principales
| Parámetro | Símbolo | Valor Típico | Valor Máximo | Unidad |
|---|---|---|---|---|
| Tipo | - | N-Channel JFET | - | - |
| Voltaje Drain-Source máximo | VDS | - | 25 | V |
| Voltaje Gate-Source máximo | VGS | - | -25 | V |
| Corriente de Drain máxima | ID | - | 20 | mA |
| Corriente de Saturación (IDSS) | IDSS | 2-20 | - | mA |
| Voltaje de Pinch-off | VP | -0.5 a -8 | - | V |
| Transconductancia | gfs | 2000-7500 | - | µS |
| Corriente de Gate | IGSS | - | -2 | nA |
| Resistencia Drain-Source ON | rds(on) | - | 1000 | Ω |
| Capacitancia Gate-Source | Ciss | 4.5 | 7 | pF |
| Capacitancia Gate-Drain | Crss | 1.5 | 3 | pF |
| Potencia máxima | PD | - | 310 | mW |
| Temperatura de operación | TJ | -65 a +150 | - | °C |
| Encapsulado | - | TO-92 | - | - |

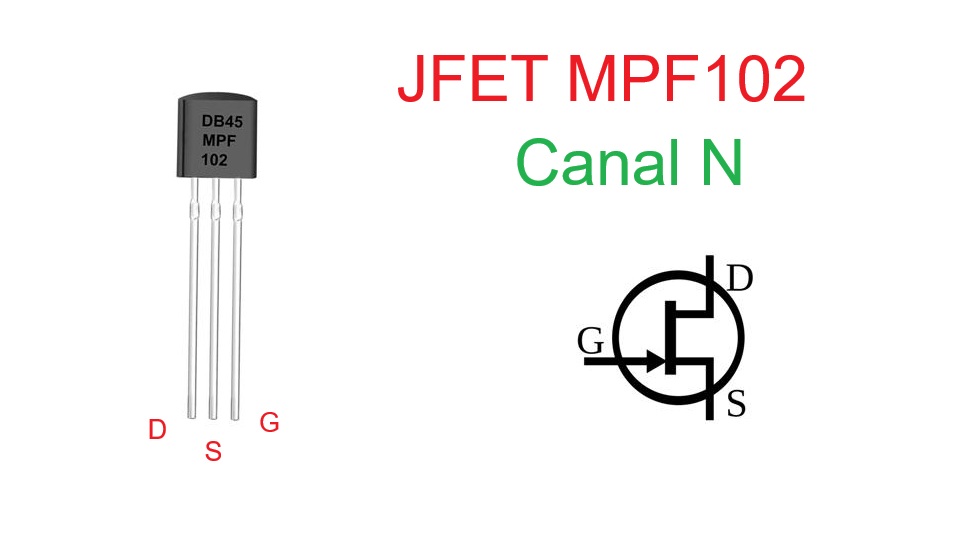

Configuración de Pines (Pinout)
Encapsulado TO-92 (vista desde abajo con pines hacia abajo):
- Pin 1: Drain (D) - Pin izquierdo
- Pin 2: Source (S) - Pin central
- Pin 3: Gate (G) - Pin derecho
Nota: La configuración puede variar según el fabricante. Siempre verificar el datasheet específico del fabricante.
Aplicaciones Típicas
- Preamplificadores de audio de alta impedancia
- Buffers y seguidores de fuente (source followers)
- Amplificadores de instrumentación
- Circuitos de entrada para amplificadores operacionales
- Osciladores de cristal
- Multiplexores analógicos
- Amplificadores de RF de bajo ruido
- Circuitos de conmutación analógica
- Preamplificadores para micrófonos e instrumentos musicales
Equivalentes y Reemplazos
Los siguientes JFETs pueden usarse como reemplazo del MPF102:
- 2N3819: JFET N-Channel muy similar, ampliamente disponible
- 2N5457: Características similares, popular en audio
- 2N5458: Variante del 2N5457 con parámetros ligeramente diferentes
- J201: JFET N-Channel con características compatibles
- 2SK30A: JFET japonés equivalente
- BF245A: JFET europeo, bueno para RF
- 2N4416: JFET N-Channel para switching y amplificación
- J111: JFET N-Channel de baja corriente
Importante: Los JFETs tienen mayor variabilidad en sus parámetros que otros transistores. Siempre verificar IDSS y VP antes de sustituir en circuitos críticos.
Transistor Complemento
Los JFETs P-Channel que pueden servir como complemento del MPF102 incluyen:
- 2N5460: JFET P-Channel con características complementarias
- 2N5461: Similar al 2N5460 con diferentes rangos de parámetros
- J177: JFET P-Channel popular para aplicaciones de audio
Estos pares complementarios son útiles en:
- Amplificadores diferenciales
- Circuitos push-pull de alta impedancia
- Buffers simétricos
- Fuentes de corriente complementarias
