MPSA05
¿Qué es el Transistor MPSA05?
El MPSA05 es un transistor bipolar de unión (BJT) tipo NPN de alta frecuencia y propósito general. Está diseñado específicamente para aplicaciones de conmutación rápida, amplificación de alta frecuencia y circuitos de RF. Es una versión mejorada del clásico 2N2222A con mejores características de frecuencia y menor ruido.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | NPN Bipolar | - |
| Voltaje Colector-Emisor máximo | VCEO | 60 | V |
| Voltaje Colector-Base máximo | VCBO | 60 | V |
| Voltaje Emisor-Base máximo | VEBO | 6 | V |
| Corriente de Colector máxima | IC | 500 | mA |
| Ganancia de corriente (hFE) | β | 50-300 | - |
| Frecuencia de transición | fT | 100 | MHz |
| Potencia máxima | PD | 625 | mW |
| Temperatura de operación | TJ | -65 a +150 | °C |
| Tiempo de conmutación | ts | 35 | ns |
| Capacitancia Colector-Base | Ccb | 4 | pF |
Configuración de Pines (Pinout)

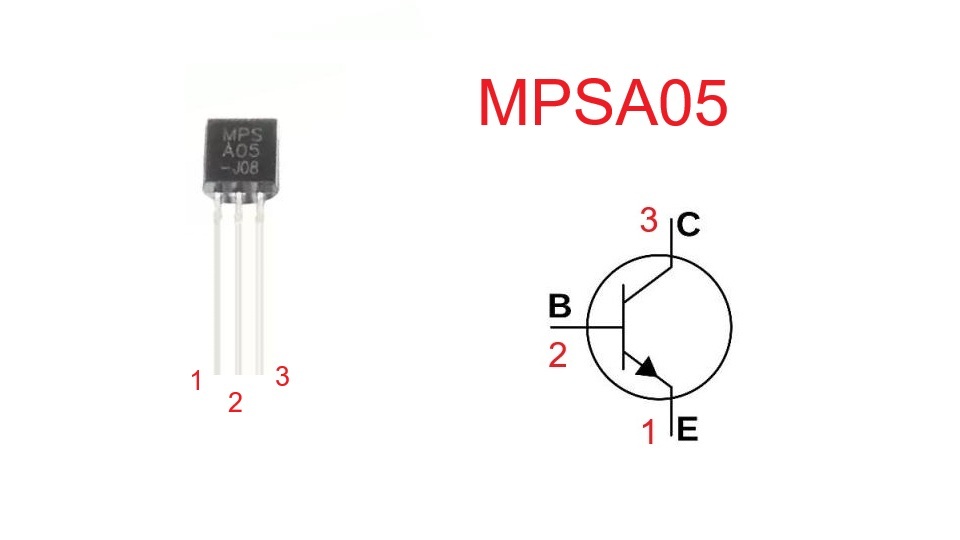

Encapsulado TO-92 (vista desde abajo):
- Pin 1: Emisor (E)
- Pin 2: Base (B)
- Pin 3: Colector (C)
Nota: Disponible únicamente en encapsulado TO-92 (plástico negro con tres pines).
Aplicaciones Típicas
- Amplificadores de alta frecuencia
- Circuitos de conmutación rápida
- Osciladores de RF
- Amplificadores de video
- Mezcladores de frecuencia
- Drivers para circuitos digitales
- Amplificadores de banda ancha
- Circuitos de comunicaciones
- Preamplificadores de bajo ruido
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo del MPSA05 en la mayoría de aplicaciones:
- 2N2222A: Similar pero menor frecuencia de transición (250 MHz vs 100 MHz)
- 2N3904: Menor corriente máxima (200mA) pero similar aplicación
- BC547B: Equivalente europeo con características similares
- 2N4401: Mayor corriente de colector (600mA)
- MPSA06: Versión de mayor voltaje (80V) de la misma familia
- 2N5179: Optimizado para RF, mayor frecuencia de transición
- BF199: Transistor europeo para alta frecuencia
- 2SC945: Equivalente japonés popular
Importante: Para aplicaciones críticas de alta frecuencia, verificar la frecuencia de transición (fT) del reemplazo.
Transistor Complemento
El complemento PNP del MPSA05 es:
- MPSA55: Transistor PNP con características similares pero polaridad opuesta
- MPSA56: Versión PNP de mayor voltaje (80V), complemento del MPSA06
Estos transistores complementarios son ideales para:
- Amplificadores push-pull de alta frecuencia
- Circuitos de conmutación simétricos
- Amplificadores diferenciales
- Osciladores balanceados
Ventajas del MPSA05 sobre Transistores Comunes
Comparación con 2N2222A:
- Mayor voltaje: 60V vs 40V del 2N2222A
- Mejor para RF: Optimizado para alta frecuencia
- Menor ruido: Mejor para amplificadores sensibles
- Conmutación más rápida: 35ns vs tiempos mayores
