MPSA06
¿Qué es el Transistor MPSA06?
El MPSA06 es un transistor bipolar de unión (BJT) tipo NPN diseñado específicamente para aplicaciones de alto voltaje. Forma parte de la serie MPSA de Motorola (ON Semiconductor), siendo muy popular en circuitos que requieren tensiones de trabajo superiores a los transistores convencionales. Es ideal para amplificación de señal y conmutación en equipos que manejan voltajes elevados.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | NPN Bipolar | - |
| Voltaje Colector-Emisor máximo | VCEO | 80 | V |
| Voltaje Colector-Base máximo | VCBO | 80 | V |
| Voltaje Emisor-Base máximo | VEBO | 6 | V |
| Corriente de Colector máxima | IC | 500 | mA |
| Corriente de Colector continua | IC (cont) | 100 | mA |
| Ganancia de corriente (hFE) | β | 40-120 | - |
| Frecuencia de transición | fT | 50 | MHz |
| Potencia máxima | PD | 625 | mW |
| Temperatura de operación | TJ | -65 a +150 | °C |
| Voltaje de saturación C-E | VCE(sat) | 0.3 | V |
| Voltaje de saturación B-E | VBE(sat) | 1.3 | V |

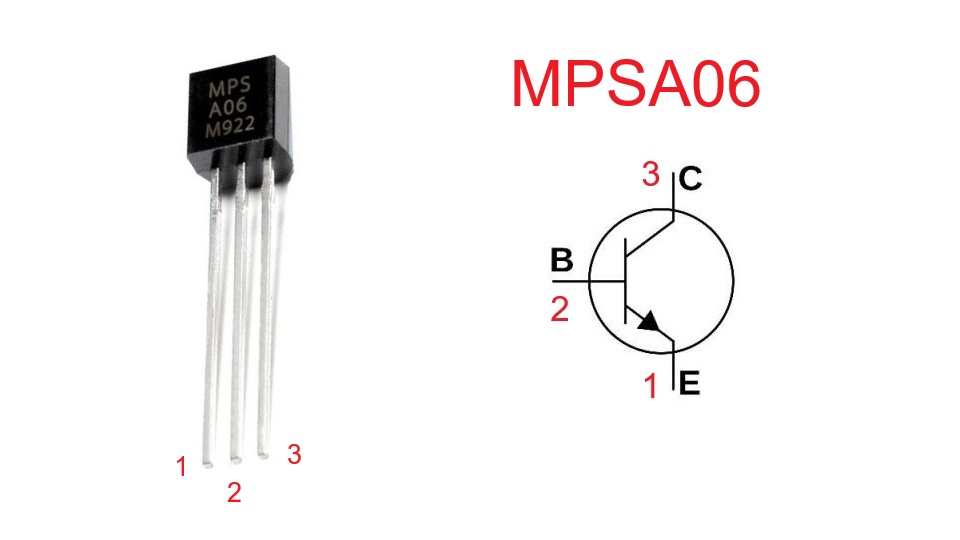

Configuración de Pines (Pinout)
Vista desde abajo (TO-92):
- Pin 1: Emisor (E)
- Pin 2: Base (B)
- Pin 3: Colector (C)
Nota: El encapsulado estándar es TO-92 (plástico). La numeración es de izquierda a derecha viendo la cara plana del transistor.
Aplicaciones Típicas
- Amplificadores de línea de alto voltaje
- Drivers para tubos de rayos catódicos (CRT)
- Circuitos de conmutación de alta tensión
- Fuentes de alimentación conmutadas (SMPS)
- Osciladores de alta frecuencia con tensiones elevadas
- Amplificadores de antena para TV/Radio
- Circuitos de deflexión horizontal en monitores
- Drivers para relés de alta tensión
- Reguladores de tensión lineal
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo del MPSA06 en aplicaciones de alto voltaje:
- MPSA05: Similar pero con 60V máximo (menor voltaje)
- 2N5551: 160V, 600mA - Mayor voltaje y corriente
- MPS6514: Equivalente directo de Motorola
- KSP06: Equivalente de Fairchild/ON Semi
- 2N5401: PNP equivalente en características (complemento)
- BC639: 80V, 1A - Mayor corriente, similar voltaje
- 2SC2335: Equivalente japonés
- KTC3198: Equivalente coreano
Importante: Para reemplazos en aplicaciones críticas, verificar siempre las especificaciones completas del fabricante.
Transistor Complemento
El complemento PNP del MPSA06 es:
- MPSA56: Transistor PNP con 80V máximo y características similares
- 2N5401: PNP alternativo con mejores especificaciones (150V, 600mA)
- KSP56: Equivalente PNP de Fairchild
Estos transistores complementarios son esenciales en circuitos push-pull de alto voltaje, amplificadores clase B para líneas de transmisión y aplicaciones que requieren simetría entre etapas NPN y PNP en equipos de comunicaciones.
