MPSA55
¿Qué es el Transistor MPSA55?
El MPSA55 es un transistor bipolar de unión (BJT) tipo PNP de alta frecuencia, diseñado específicamente para aplicaciones de conmutación rápida y amplificación en frecuencias medias. Forma parte de la serie MPSA de Motorola/ON Semiconductor y es muy apreciado por su excelente respuesta en frecuencia y estabilidad térmica.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | PNP Bipolar | - |
| Voltaje Colector-Emisor máximo | VCEO | 60 | V |
| Voltaje Colector-Base máximo | VCBO | 80 | V |
| Voltaje Emisor-Base máximo | VEBO | 5 | V |
| Corriente de Colector máxima | IC | 500 | mA |
| Ganancia de corriente (hFE) | β | 60-300 | - |
| Frecuencia de transición | fT | 100 | MHz |
| Potencia máxima | PD | 625 | mW |
| Temperatura de operación | TJ | -65 a +150 | °C |
| Tiempo de conmutación | ts | 35 | ns |

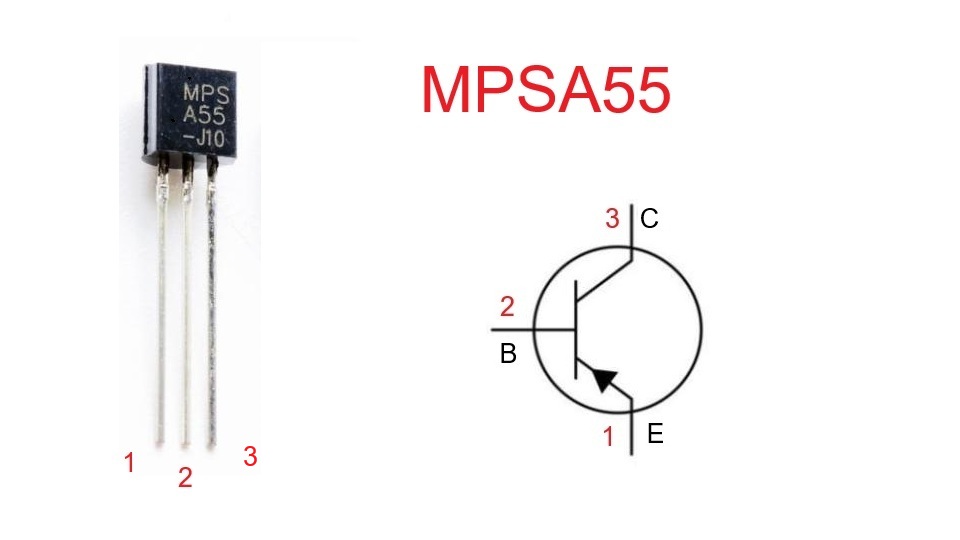

Configuración de Pines (Pinout)
Encapsulado TO-92 (vista desde abajo):
- Pin 1: Emisor (E)
- Pin 2: Base (B)
- Pin 3: Colector (C)
Nota: Configuración estándar E-B-C de izquierda a derecha, vista desde la parte plana del encapsulado.
Aplicaciones Típicas
- Amplificadores de alta frecuencia
- Conmutadores de alta velocidad
- Osciladores y mezcladores de RF
- Drivers para circuitos lógicos
- Amplificadores de video
- Circuitos de temporización precisos
- Etapas de entrada en amplificadores
- Inversores de señal PNP
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo del MPSA55 en la mayoría de aplicaciones:
- 2N5401: PNP, mayor voltaje (150V), reemplazo directo
- MPSA56: PNP, mayor voltaje (80V), misma serie
- 2N3906: PNP, menor frecuencia pero compatible
- BC557: PNP europeo, menor corriente pero funcional
- 2N4403: PNP, características similares
- KSP92: PNP, alta frecuencia, reemplazo moderno
- MMBT5401: Versión SMD del 2N5401
Importante: El MPSA55 tiene mejor respuesta en frecuencia que algunos equivalentes básicos.
Transistor Complemento
El complemento NPN del MPSA55 es:
- MPSA05: Transistor NPN con características espejo del MPSA55
- 2N5551: NPN alternativo con voltajes similares
- KSP42: NPN moderno, alta frecuencia
El par MPSA05/MPSA55 es muy popular en circuitos simétricos, amplificadores diferenciales y etapas push-pull donde se requiere un rendimiento equilibrado entre transistores NPN y PNP.
