MPSA56
¿Qué es el Transistor MPSA56?
El MPSA56 es un transistor bipolar de unión (BJT) tipo PNP de alta tensión, diseñado para aplicaciones de amplificación y conmutación que requieren voltajes superiores a los transistores convencionales. Forma parte de la serie MPSA de Motorola (ahora ON Semiconductor) y es ampliamente utilizado en circuitos de potencia media y alta tensión.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | PNP Bipolar | - |
| Voltaje Colector-Emisor máximo | VCEO | -80 | V |
| Voltaje Colector-Base máximo | VCBO | -80 | V |
| Voltaje Emisor-Base máximo | VEBO | -5 | V |
| Corriente de Colector máxima | IC | -500 | mA |
| Ganancia de corriente (hFE) | β | 40-120 | - |
| Frecuencia de transición | fT | 50 | MHz |
| Potencia máxima | PD | 625 | mW |
| Temperatura de operación | TJ | -65 a +150 | °C |
| Encapsulado | - | TO-92 | - |

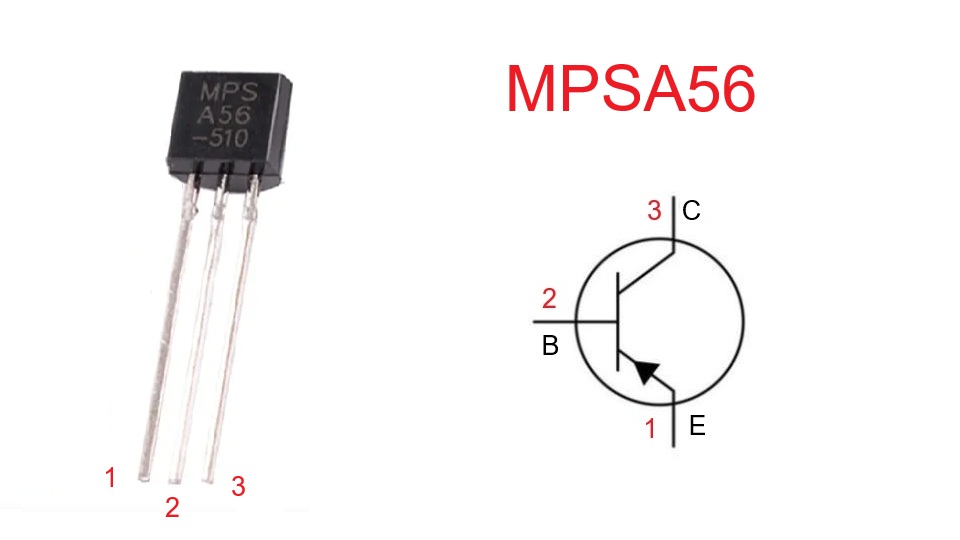

Configuración de Pines (Pinout)
Vista frontal (TO-92):
- Pin 1: Emisor (E)
- Pin 2: Base (B)
- Pin 3: Colector (C)
Nota: El encapsulado TO-92 es de plástico con configuración estándar E-B-C de izquierda a derecha, visto desde el frente con las terminales hacia abajo.
Aplicaciones Típicas
- Amplificadores de alta tensión
- Drivers para cargas inductivas
- Conmutación de alta tensión
- Circuitos de protección
- Interfaces entre circuitos de diferentes tensiones
- Reguladores de tensión lineales
- Circuitos de alimentación conmutada (lado alto)
- Amplificadores de línea telefónica
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo del MPSA56 en la mayoría de aplicaciones:
- 2N5401: PNP, -150V, -600mA - Mayor tensión y corriente
- MPSA92: PNP, -300V, -500mA - Mucha mayor tensión
- 2N4403: PNP, -40V, -600mA - Menor tensión, mayor corriente
- BC640: PNP, -80V, -1A - Misma tensión, mayor corriente
- BD136: PNP, -45V, -1.5A - Menor tensión, mucha mayor corriente
- KSP94: PNP, -80V, -500mA - Equivalente directo moderno
Importante: Verificar siempre las especificaciones de tensión y corriente del circuito antes de realizar sustituciones.
Transistor Complemento
El complemento NPN del MPSA56 es:
- MPSA06: Transistor NPN alternativo (80V, 500mA)
Estos pares complementarios MPSA05/MPSA55 y MPSA06/MPSA56 son ideales para:
- Amplificadores push-pull de alta tensión
- Etapas de salida simétricas
- Drivers complementarios para MOSFETs de potencia
- Circuitos de regulación bipolar
