¿Qué es el NE555?
El NE555 es un circuito integrado muy popular que funciona como temporizador, generador de pulsos o multivibrador. Es ampliamente utilizado en proyectos de electrónica básica y profesional por su bajo costo y versatilidad.
Características principales
- Tipo: Temporizador / generador de pulsos
- Voltaje de alimentación: 4.5 V a 15 V
- Frecuencia máxima de operación: hasta 500 kHz
- Capacidad de corriente de salida: hasta 200 mA
- Encapsulado: DIP de 8 pines

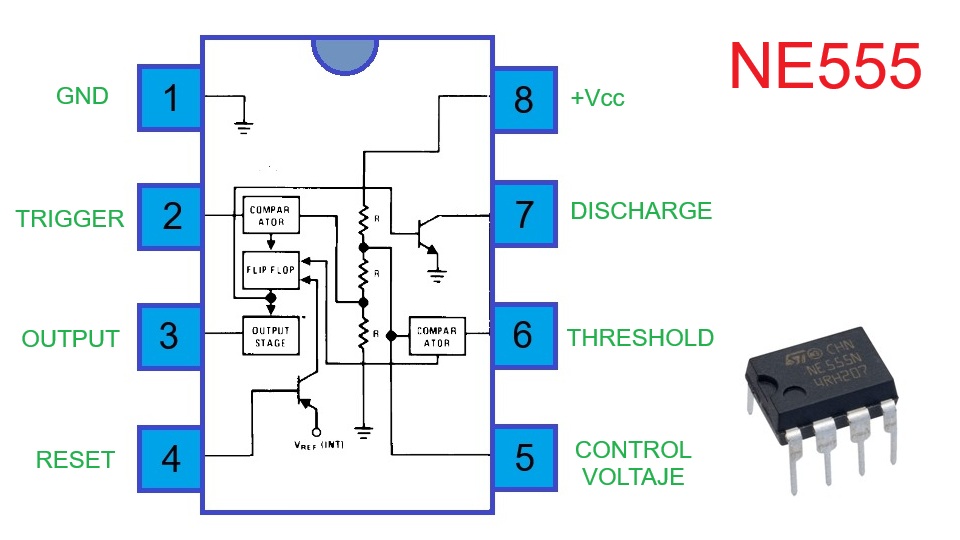

Distribución de pines (pinout)
- GND: tierra o masa
- Trigger: disparo de temporización
- Output: salida
- Reset: reinicio del temporizador (activo en bajo)
- Control Voltage: control de referencia interna (opcional)
- Threshold: umbral para comparar tensión
- Discharge: descarga del condensador temporizador
- VCC: alimentación positiva
Aplicaciones típicas del NE555
- Temporizadores de retardo
- Generadores de ondas cuadradas
- Osciladores de baja frecuencia
- Parpadeo de LEDs
- Alarmas
Consejos adicionales
- Usa resistencias y capacitores de buena calidad para ajustar el tiempo con mayor precisión.
- Si no usas la función de reset, conecta el pin 4 a VCC para evitar reinicios involuntarios.
- La salida puede manejar pequeños relés o transistores gracias a su corriente máxima de salida.
