PN2222A
¿Qué es el Transistor PN2222A?
El PN2222A es un transistor bipolar de unión (BJT) tipo NPN de propósito general en encapsulado plástico TO-92. Es la versión en plástico del famoso 2N2222A metálico, ofreciendo las mismas características eléctricas pero con un costo menor y facilidad de montaje. Es ideal para aplicaciones de amplificación de pequeña señal y conmutación de baja potencia.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | NPN Bipolar | - |
| Encapsulado | - | TO-92 (Plástico) | - |
| Voltaje Colector-Emisor máximo | VCEO | 40 | V |
| Voltaje Colector-Base máximo | VCBO | 75 | V |
| Voltaje Emisor-Base máximo | VEBO | 6 | V |
| Corriente de Colector máxima | IC | 600 | mA |
| Ganancia de corriente (hFE) | β | 100-300 | - |
| Frecuencia de transición | fT | 250 | MHz |
| Potencia máxima | PD | 625 | mW |
| Temperatura de operación | TJ | -65 a +150 | °C |
| Voltaje de saturación CE | VCE(sat) | 0.3 | V |
| Voltaje de saturación BE | VBE(sat) | 0.6-1.2 | V |

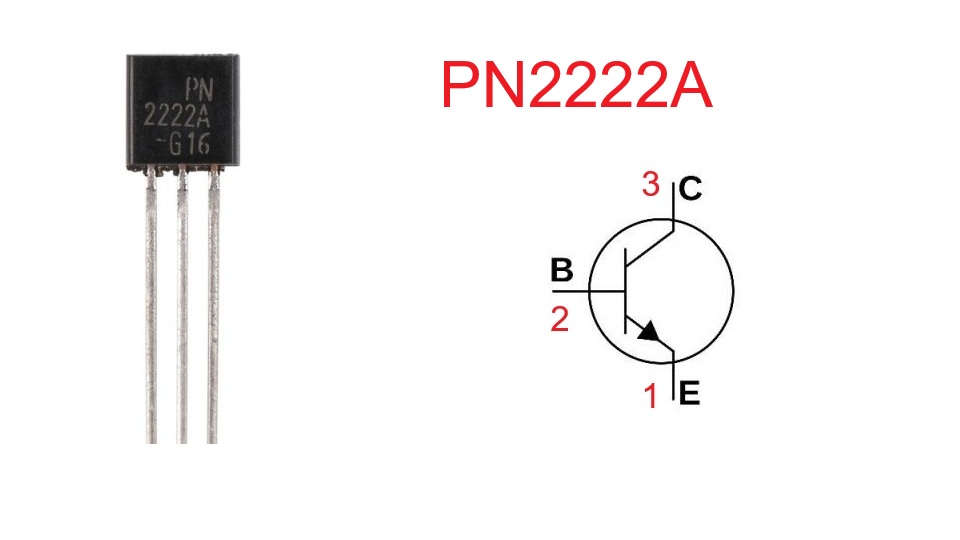

Configuración de Pines (Pinout TO-92)
Vista desde abajo (lado plano hacia arriba):
- Pin 1 (Izquierda): Emisor (E)
- Pin 2 (Centro): Base (B)
- Pin 3 (Derecha): Colector (C)
Nota: El encapsulado TO-92 tiene la parte plana hacia arriba y los pines hacia abajo. La configuración estándar es E-B-C de izquierda a derecha.
Diferencias con el 2N2222A
| Característica | PN2222A | 2N2222A |
|---|---|---|
| Encapsulado | TO-92 (Plástico) | TO-18 (Metálico) |
| Corriente máxima | 600 mA | 800 mA |
| Potencia máxima | 625 mW | 500 mW |
| Temperatura máxima | 150°C | 200°C |
| Costo | Menor | Mayor |
| Facilidad de montaje | Muy fácil | Moderada |
Aplicaciones Típicas
- Amplificadores de señal de baja potencia
- Circuitos de conmutación digital
- Drivers para LEDs y relés pequeños
- Osciladores de baja frecuencia
- Circuitos de temporización
- Amplificadores de audio de baja potencia
- Circuitos de interfaz TTL y CMOS
- Sensores y detectores
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo directo del PN2222A:
- 2N2222A: Versión metálica original, mayor corriente (800mA)
- 2N3904: Muy similar, ampliamente disponible en TO-92
- BC547: Equivalente europeo, características similares
- 2N4401: Equivalente con mayor corriente (600mA)
- MPSA05: Versión mejorada para alta frecuencia
- 2SC1815: Equivalente japonés muy popular
- C945: Alternativa asiática económica
- S8050: Transistor chino de uso general
Importante: Verificar siempre el pinout ya que algunos equivalentes pueden tener configuración diferente de pines.
Transistor Complemento
El complemento PNP del PN2222A es:
- PN2907A: Transistor PNP con características similares pero polaridad opuesta
- 2N3906: Alternativa PNP muy común en TO-92
- BC557: Equivalente europeo PNP
Estos transistores complementarios son esenciales en:
- Circuitos push-pull
- Amplificadores clase B y AB
- Aplicaciones que requieren simetría NPN/PNP
- Circuitos de polarización complementaria
Ventajas del Encapsulado TO-92
- Montaje fácil: Ideal para protoboard y PCB
- Identificación visual: Lado plano facilita orientación
- Costo reducido: Más económico que versiones metálicas
- Disponibilidad: Amplia disponibilidad mundial
- Disipación térmica: Suficiente para aplicaciones de baja potencia
