PN3904
¿Qué es el Transistor PN3904?
El PN3904 es un transistor bipolar de unión (BJT) tipo NPN de propósito general en encapsulado TO-92 de plástico. Es la versión económica del famoso 2N3904, diseñado para aplicaciones de amplificación de pequeña señal y conmutación de baja potencia. Su encapsulado plástico lo hace más accesible en precio, siendo ideal para estudiantes, aficionados y aplicaciones donde el costo es un factor importante.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | NPN Bipolar | - |
| Encapsulado | - | TO-92 (Plástico) | - |
| Voltaje Colector-Emisor máximo | VCEO | 40 | V |
| Voltaje Colector-Base máximo | VCBO | 60 | V |
| Voltaje Emisor-Base máximo | VEBO | 6 | V |
| Corriente de Colector máxima | IC | 200 | mA |
| Ganancia de corriente (hFE) | β | 100-300 | - |
| Frecuencia de transición | fT | 300 | MHz |
| Potencia máxima | PD | 625 | mW |
| Temperatura de operación | TJ | -55 a +150 | °C |
| Corriente de saturación | ICsat | 200 | mA |
| Voltaje de saturación CE | VCEsat | 0.2 | V |

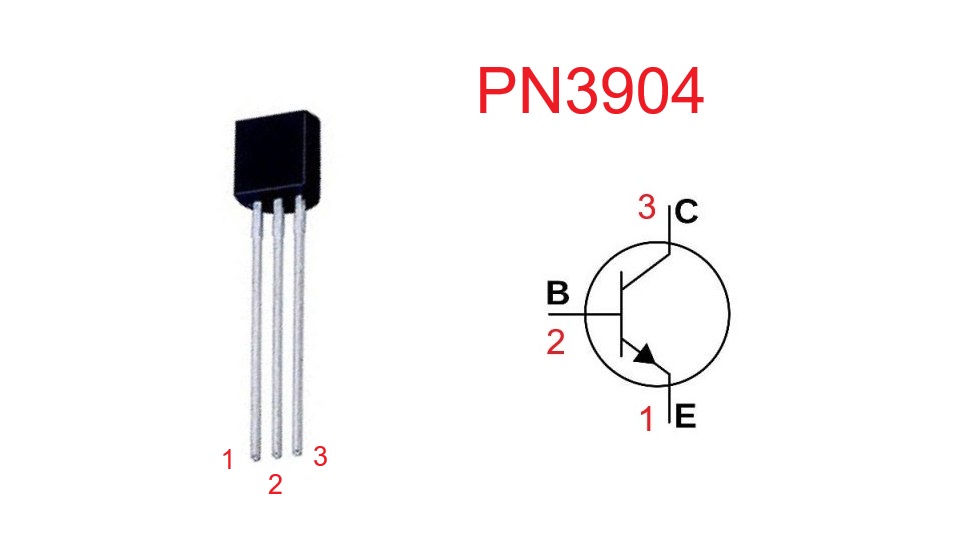

Configuración de Pines (Pinout)
Encapsulado TO-92 (vista desde abajo):
- Pin 1: Emisor (E) - Terminal izquierdo
- Pin 2: Base (B) - Terminal central
- Pin 3: Colector (C) - Terminal derecho
Nota: La cara plana del TO-92 debe estar hacia usted al identificar los pines. El orden es E-B-C de izquierda a derecha.
Aplicaciones Típicas
- Amplificadores de audio de baja potencia
- Drivers para LEDs y displays
- Circuitos de conmutación digital
- Osciladores de baja frecuencia
- Interfaces entre microcontroladores y cargas
- Circuitos de temporización
- Amplificadores de señal en sensores
- Circuitos de control de motores pequeños
- Reguladores de voltaje lineales simples
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo directo del PN3904 en la mayoría de aplicaciones:
Equivalentes Directos
- 2N3904: Versión original en encapsulado metálico TO-18
- MMBT3904: Versión SMD en encapsulado SOT-23
- 2N2222A: Mayor corriente (800mA), compatible en la mayoría de casos
- PN2222A: Versión plástica del 2N2222A
Equivalentes Funcionales
- BC547: Equivalente europeo muy popular
- BC548: Similar al BC547, baja corriente de fuga
- 2N4401: Mayor corriente y voltaje (600mA, 40V)
- 2N5088: Mayor ganancia, ideal para audio
- MPSA05: Mejor respuesta en alta frecuencia
- C1213: Equivalente asiático económico
Importante: Verificar siempre los parámetros críticos del circuito antes de realizar sustituciones, especialmente corriente máxima y ganancia mínima requerida.
Transistor Complemento
El complemento PNP del PN3904 es:
- PN3906: Transistor PNP con características similares pero polaridad opuesta
- 2N3906: Versión metálica del complemento
- MMBT3906: Versión SMD del complemento
Características del Complemento PN3906
- Tipo: PNP
- VCEO: -40V
- IC: -200mA
- Encapsulado: TO-92
- Ganancia: 100-300
Estos pares complementarios (PN3904/PN3906) son ideales para:
- Amplificadores push-pull clase B
- Drivers simétricos
- Circuitos de inversión de señal
- Fuentes de corriente constante
