PN4401
¿Qué es el Transistor PN4401?
El PN4401 es un transistor bipolar de unión (BJT) tipo NPN de propósito general en encapsulado TO-92 plástico. Es la versión plástica del popular 2N4401, diseñado para aplicaciones de amplificación y conmutación de pequeña a mediana señal. Este transistor es muy apreciado por su excelente relación costo-beneficio y su capacidad de manejar corrientes moderadas.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | NPN Bipolar | - |
| Encapsulado | - | TO-92 (Plástico) | - |
| Voltaje Colector-Emisor máximo | VCEO | 40 | V |
| Voltaje Colector-Base máximo | VCBO | 60 | V |
| Voltaje Emisor-Base máximo | VEBO | 6 | V |
| Corriente de Colector máxima | IC | 600 | mA |
| Corriente de Base máxima | IB | 100 | mA |
| Ganancia de corriente (hFE) | β | 100-300 | - |
| Frecuencia de transición | fT | 250 | MHz |
| Potencia máxima | PD | 625 | mW |
| Temperatura de operación | TJ | -55 a +150 | °C |
| Voltaje de saturación CE | VCE(sat) | 0.3 | V |
| Voltaje de saturación BE | VBE(sat) | 0.95 | V |

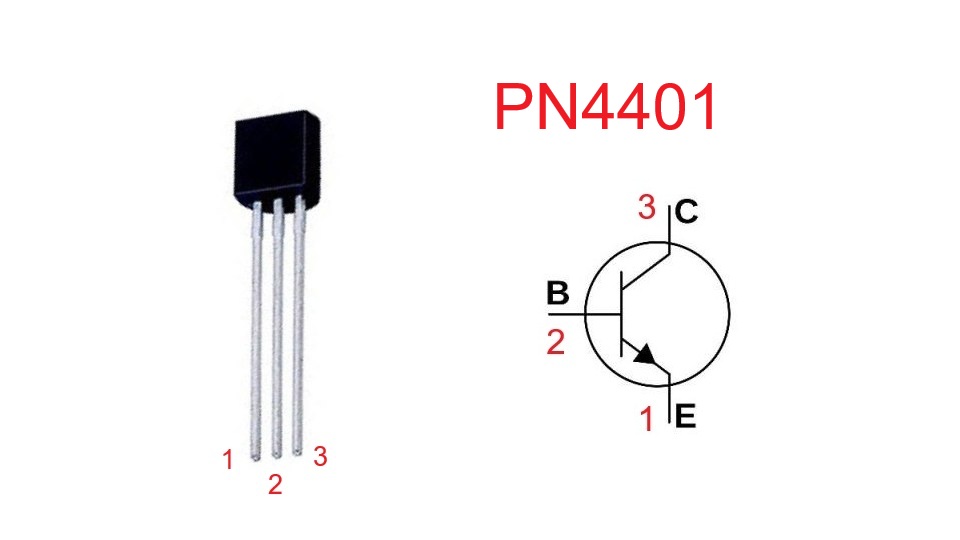

Configuración de Pines (Pinout)
Vista frontal del TO-92 (cara plana hacia el observador):
- Pin 1 (Izquierda): Emisor (E)
- Pin 2 (Centro): Base (B)
- Pin 3 (Derecha): Colector (C)
Nota: El encapsulado TO-92 es semi-cilíndrico con una cara plana. La configuración de pines es estándar E-B-C de izquierda a derecha.
Aplicaciones Típicas
- Amplificadores de señal de baja a mediana potencia
- Circuitos de conmutación para cargas de hasta 600mA
- Drivers para relés y LEDs de potencia
- Amplificadores de audio de baja potencia
- Osciladores y multivibrador es
- Circuitos de control de motores pequeños
- Interfaces entre circuitos lógicos y cargas
- Fuentes de corriente constante
Ventajas del PN4401
- Mayor corriente de colector que el 2N3904 (600mA vs 200mA)
- Encapsulado TO-92 fácil de manejar y soldar
- Excelente disponibilidad comercial
- Precio muy económico
- Buena linealidad para aplicaciones de audio
- Resistente y confiable
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo directo del PN4401 en la mayoría de aplicaciones:
- 2N4401: Versión original en encapsulado metálico TO-18
- PN2222A: Muy similar, ligeramente menos corriente (500mA)
- 2N2222A: Clásico equivalente, corriente máxima 800mA
- MPSA05: Versión mejorada con mejor respuesta en frecuencia
- BC337: Equivalente europeo, 800mA máximo
- 2N3904: Menor corriente (200mA) pero compatible en circuitos de baja corriente
- MMBT4401: Versión SMD en encapsulado SOT-23
Importante: El PN4401 maneja más corriente que el 2N3904, por lo que puede reemplazarlo. Sin embargo, al sustituir el PN4401 por un 2N3904, verificar que la corriente requerida no exceda los 200mA.
Transistor Complemento
El complemento PNP del PN4401 es:
- PN4403: Transistor PNP con características similares pero polaridad opuesta
- 2N4403: Versión original del complemento en TO-18
- 2N3906: Alternativa PNP muy común (200mA máximo)
Estos pares complementarios PN4401/PN4403 son ideales para:
- Amplificadores push-pull de audio
- Circuitos de control bidireccional
- Inversores de señal
- Amplificadores clase B y AB
