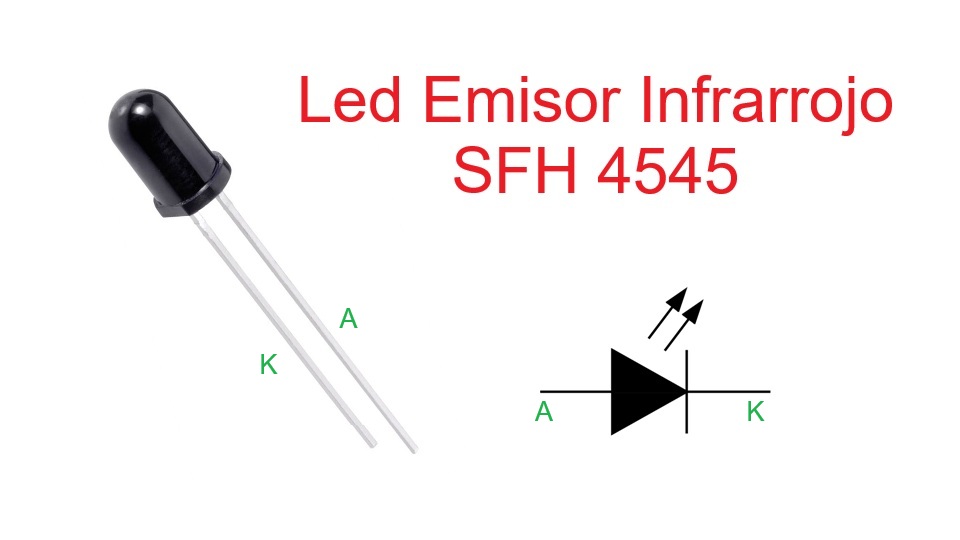

Led Emisor Infrarrojo SFH 4545

¿Qué es el LED Emisor Infrarrojo SFH 4545?

El SFH 4545 es un diodo emisor infrarrojo (IR) de alta potencia en encapsulado radial T-1 3/4 (5 mm) fabricado por ams-OSRAM. Emite luz en la región cercana al infrarrojo, con un pico típico de 950 nm y un centro espectral de 940 nm. Su haz estrecho y alta intensidad lo hacen ideal para sistemas de visión, transmisión de datos y sensores.

Características principales

• Longitud de onda: pico típico 950 nm (centro ≈ 940 nm).
• Corriente directa máxima continua: 100 mA.
• Corriente pulsada: hasta 1 A en pulsos cortos según especificaciones.
• Tensión directa típica (IF = 100 mA): 1.5 V (máx. 1.7 V).
• Intensidad radiante típica: 550 mW/sr @ 100 mA.
• Ángulo de media potencia: aproximadamente 5°.
• Tiempo de subida/caída típico: 12 ns.
• Rango de temperatura de operación: −40 °C a +100 °C.

¿Qué reemplazos o equivalencias tiene?

1. SFH 4544 — OSRAM, variante con diferente ángulo de emisión.
2. Vishay VSLY5940 — emisor 940 nm de alta intensidad.
3. Vishay TSAL6200 — emisor 940 nm diseñado para pulsos.
4. Everlight IR333 — LED infrarrojo 940 nm en encapsulado 5 mm.

Principio de funcionamiento

Un LED IR produce radiación infrarroja cuando se hace circular corriente directa a través de su unión semiconductor. La intensidad luminosa aumenta con la corriente directa (If), pero también lo hace la disipación térmica. Es fundamental usar un limitador de corriente, como un resistor o un controlador de corriente constante.

Ejemplo de cálculo de resistor (Vf ≈ 1.5 V):

• 5 V y 20 mA → R = (5 − 1.5) / 0.02 = 175 Ω (usar 180 Ω).
• 5 V y 50 mA → R = (5 − 1.5) / 0.05 = 70 Ω (usar 68 Ω).
• 12 V y 100 mA → R = (12 − 1.5) / 0.10 = 105 Ω (usar 100 Ω o driver de corriente).

Aplicaciones típicas

• Iluminación IR para cámaras de seguridad y visión nocturna.
• Controles remotos y enlaces de transmisión infrarrojos.
• Barreras fotoeléctricas y sensores de proximidad.
• Iluminación auxiliar para sensores CMOS.

Recomendaciones de uso

• No exceder 100 mA en operación continua.
• Usar pulsado controlado para alta intensidad.
• Garantizar buena disipación térmica en PCB.
• Proteger contra inversión de polaridad y transitorios.
• Evitar exposición directa a la radiación IR concentrada.
