Módulo Receptor IR SFH 506-38

¿Qué es el Módulo Receptor IR SFH 506-38?
El SFH 506-38 es un módulo receptor y demodulador infrarrojo encapsulado que integra un fotodiodo y una pequeña electrónica interna con amplificador, filtro de banda y demodulador. Está diseñado para detectar señales infrarrojas moduladas a 38 kHz y entregar una salida digital compatible con lógica TTL o CMOS. Se utiliza comúnmente en sistemas de control remoto y proyectos de electrónica.
Características principales
- Frecuencia portadora: 38 kHz.
- Tensión de alimentación: 4,5 V a 5,5 V (típico 5,0 V).
- Consumo típico: 0,6 mA.
- Longitud de onda de máxima sensibilidad: 950 nm.
- Ángulo de recepción: ±45°.
- Salida digital compatible TTL/CMOS.
- Corriente máxima de salida: 5 mA.
- Temperatura de funcionamiento: −25 °C a +85 °C.
¿Qué reemplazos o equivalencias tiene?
- Vishay TSOP1738.
- Vishay TSOP38238.
- VS1838B.
- TFMS5380.
- SFH 507-38.
Principio de funcionamiento

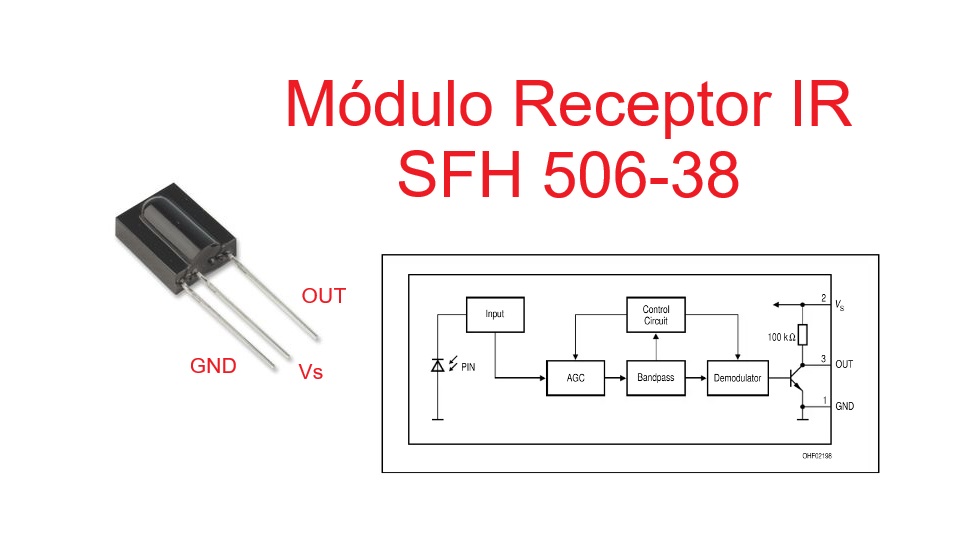

El fotodiodo interno capta la luz infrarroja de 950 nm y la envía a un amplificador y a un filtro sintonizado a 38 kHz. Este filtro elimina señales fuera de esa frecuencia. Cuando recibe una señal válida, el demodulador genera un nivel bajo en la salida digital. El módulo se alimenta con 5 V, consume alrededor de 0,6 mA y su salida puede manejar hasta 5 mA. Se conecta directamente a entradas digitales de microcontroladores, usando una resistencia pull-up si es necesario.
Aplicaciones típicas
- Receptores para mandos a distancia en televisores y equipos de audio.
- Control remoto de proyectos con Arduino, PIC u otros microcontroladores.
- Automatización doméstica mediante señales infrarrojas.
- Sistemas de repetición o extensión de señales IR.
Recomendaciones de uso
- Alimentar con 5 V regulados y condensador de 4,7 µF cerca del módulo.
- Respetar el pinout indicado en la hoja de datos.
- No exceder la corriente máxima de salida de 5 mA.
- Evitar exposición directa a luz solar intensa.
- Usar emisores IR adecuados para maximizar el alcance.
- Comprobar compatibilidad de pines antes de usar equivalentes.
Conexión práctica
Conectar GND al negativo de la fuente, Vs a 5 V regulados y VOUT a la entrada digital del microcontrolador. Se recomienda un condensador de 4,7 µF cerca del módulo y, en caso de ruido, una resistencia en serie en la alimentación. Antes de reemplazar por otro modelo, verificar siempre el orden de pines y las características eléctricas.
