SS110 - Diodo rectificador de barrera Schottky

El SS110 es un diodo rectificador Schottky de montaje superficial (SMD) ampliamente utilizado en fuentes de alimentación, convertidores DC-DC, cargadores, equipos industriales y numerosos proyectos electrónicos. Su principal ventaja frente a los diodos rectificadores convencionales es su baja caída de tensión directa, lo que permite reducir pérdidas de energía y mejorar la eficiencia de los circuitos.

Gracias a su capacidad para manejar corrientes de hasta 1 amperio y soportar tensiones inversas de hasta 100 voltios, el SS110 se ha convertido en una opción popular para diseños compactos donde se requiere un rectificador rápido y eficiente.

¿Qué es el SS110?

El SS110 es un diodo Schottky de barrera metálica diseñado para rectificación de corriente y protección contra polaridad inversa. Está fabricado para trabajar con una corriente promedio de hasta 1 A y una tensión inversa máxima de 100 V.

A diferencia de los diodos de silicio convencionales, los diodos Schottky utilizan una unión metal-semiconductor en lugar de una unión PN. Esta construcción reduce significativamente la caída de voltaje en conducción y permite tiempos de conmutación extremadamente rápidos.

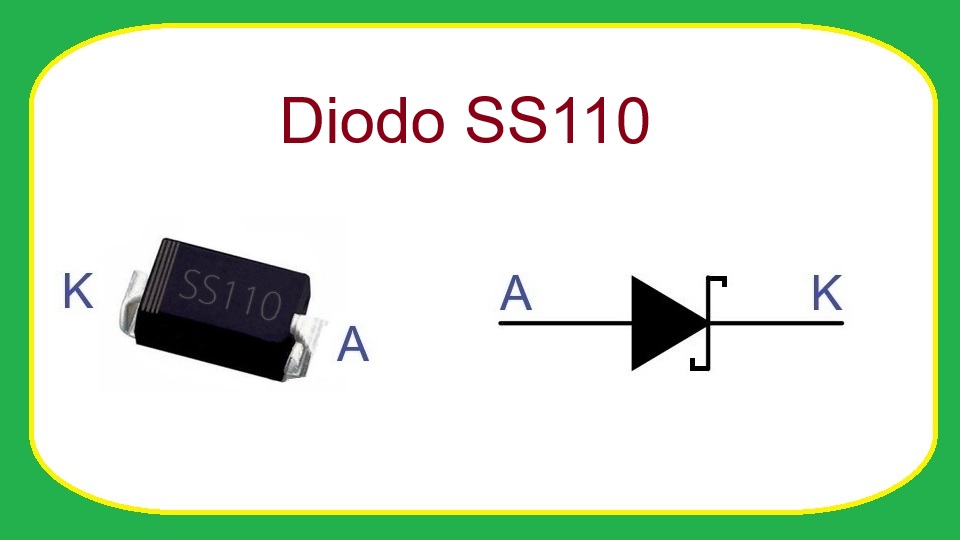

Normalmente se encuentra encapsulado en formato SMA (DO-214AC), lo que facilita su integración en placas electrónicas modernas de montaje superficial.

Características principales

• Tensión inversa máxima (VRRM): 100 V.
• Corriente rectificada promedio (IF): 1 A.
• Caída de tensión directa típica: entre 0,8 V y 0,85 V a 1 A.
• Corriente de sobrecarga de pico (IFSM): hasta 30 A durante pulsos breves.
• Tecnología Schottky de baja pérdida de potencia.
• Encapsulado SMD tipo SMA (DO-214AC).
• Temperatura de operación típica: de -55 °C a +125 °C.

¿Qué reemplazos o equivalencias tiene?

Al buscar un reemplazo para el SS110, es importante que el sustituto tenga una tensión inversa igual o superior a 100 V y una corriente nominal de al menos 1 A. Algunas equivalencias comunes son:

1. SR110.
2. MBR1100.
3. SK110.
4. SS210 (capacidad de corriente superior).
5. SR210 (capacidad de corriente superior).

Antes de utilizar cualquier reemplazo, siempre es recomendable verificar el encapsulado, la disposición de terminales y las especificaciones eléctricas del fabricante.

Principio de funcionamiento

Cuando el ánodo del SS110 recibe una tensión positiva respecto al cátodo, el diodo entra en conducción permitiendo el paso de corriente. En condiciones normales, con una corriente cercana a 1 A, la caída de tensión suele situarse alrededor de 0,8 V a 0,85 V.

Por ejemplo, si una fuente suministra 12 V y el SS110 se encuentra en serie con una carga, la tensión disponible para la carga será aproximadamente de 11,2 V debido a la caída de tensión propia del diodo.

Cuando la polaridad se invierte, el diodo bloquea el flujo de corriente siempre que la tensión inversa no supere los 100 V especificados por el fabricante. Esta propiedad permite utilizarlo como elemento de protección frente a conexiones incorrectas o tensiones inversas.

Gracias a la tecnología Schottky, la conmutación entre estados de conducción y bloqueo ocurre muy rápidamente, reduciendo pérdidas y mejorando el rendimiento en circuitos de alta frecuencia.

Aplicaciones típicas

• Rectificación en fuentes de alimentación conmutadas.
• Protección contra inversión de polaridad.
• Convertidores DC-DC tipo Buck y Boost.
• Circuitos de carga de baterías.
• Equipos electrónicos industriales.
• Fuentes de alimentación para microcontroladores.
• Sistemas solares de baja potencia.
• Circuitos de protección en dispositivos portátiles.

Recomendaciones de uso

• No superar la tensión inversa máxima de 100 V.
• Mantener la corriente promedio por debajo de 1 A para garantizar una operación confiable.
• Considerar la disipación térmica cuando el diodo trabaje cerca de su corriente máxima.
• Verificar siempre la orientación del cátodo antes de soldarlo en la placa.
• Utilizar pistas de cobre adecuadas para mejorar la disipación de calor.
• En aplicaciones con corrientes elevadas o temperaturas altas, evaluar el uso de modelos de mayor capacidad como SS210 o SR210.
• Evitar descargas electrostáticas durante la manipulación y el montaje.
