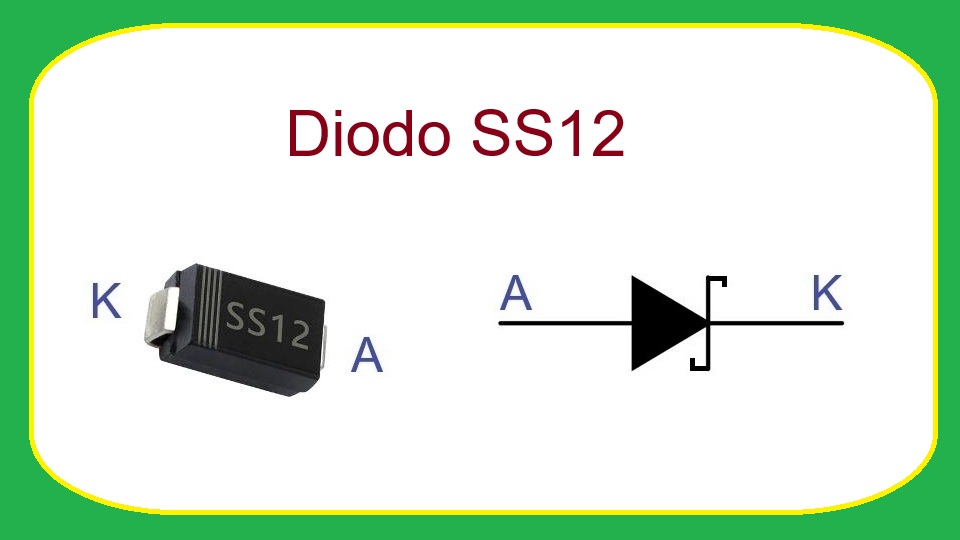

SS12 - Diodo rectificador de barrera Schottky

El diodo SS12 es uno de los rectificadores Schottky de montaje superficial más utilizados en fuentes de alimentación, convertidores DC-DC, cargadores y circuitos electrónicos de baja tensión. Su popularidad se debe principalmente a su baja caída de voltaje directo y a su rápida velocidad de conmutación, características que permiten mejorar la eficiencia energética de los circuitos.

Este componente pertenece a la familia de diodos Schottky de 1 amperio y está diseñado para soportar tensiones inversas de hasta 20 voltios. Gracias a su encapsulado SMA (DO-214AC), puede instalarse fácilmente en placas electrónicas modernas mediante tecnología SMD.

¿Qué es el diodo SS12?

El SS12 es un diodo rectificador Schottky de propósito general diseñado para conducir corriente en una sola dirección. A diferencia de los diodos rectificadores convencionales de silicio, utiliza una unión metal-semiconductor que reduce significativamente la caída de tensión durante la conducción.

Su función principal consiste en permitir el paso de corriente desde el ánodo hacia el cátodo mientras bloquea la circulación en sentido contrario. Debido a su baja caída de tensión, genera menos calor y desperdicia menos energía que muchos diodos rectificadores tradicionales.

El SS12 es especialmente útil en equipos alimentados por baterías y circuitos de alta eficiencia donde cada décima de voltio es importante para maximizar el rendimiento energético.

Características principales

• Tipo de dispositivo: Diodo rectificador Schottky.
• Tensión inversa máxima repetitiva (VRRM): 20 V.
• Corriente rectificada promedio (IF(AV)): 1 A.
• Caída de tensión directa típica: entre 0,45 V y 0,55 V a 1 A.
• Corriente de sobrecarga instantánea (IFSM): hasta 40 A durante pulsos breves.
• Encapsulado SMD tipo SMA (DO-214AC).
• Temperatura de operación típica: desde -55 °C hasta +125 °C o superior según fabricante.

¿Qué reemplazos o equivalencias tiene?

Al buscar un reemplazo para el SS12 es importante seleccionar un diodo Schottky con una tensión inversa igual o superior a 20 V y una corriente nominal igual o mayor a 1 A. Entre las equivalencias más comunes se encuentran:

1. 1N5817 (1 A, 20 V).
2. MBR120 (1 A, 20 V).
3. SK12 (1 A, 20 V).
4. SR120 (1 A, 20 V).
5. BAT41W o versiones equivalentes SMD con especificaciones similares.

Antes de realizar cualquier sustitución se recomienda verificar el encapsulado, la disposición de terminales y las características eléctricas específicas del fabricante.

Principio de funcionamiento

El SS12 funciona como una válvula electrónica que controla la dirección de la corriente. Cuando el ánodo posee un potencial mayor que el cátodo, el diodo entra en conducción.

Por ejemplo, si se aplica una fuente de 5 V y circula una corriente cercana a 1 A, la caída de tensión en el diodo será aproximadamente de 0,45 V a 0,55 V. Esto significa que la carga recibirá alrededor de 4,45 V a 4,55 V.

Si la polaridad se invierte y el voltaje en sentido contrario permanece por debajo de los 20 V especificados, el SS12 bloqueará prácticamente el paso de corriente. Esta capacidad de conducir en una dirección y bloquear en la otra es la base de su uso como rectificador.

Gracias a su tecnología Schottky, el tiempo de recuperación es extremadamente rápido, permitiendo trabajar eficientemente en fuentes conmutadas y circuitos de alta frecuencia.

Aplicaciones típicas

• Rectificación en fuentes de alimentación conmutadas.
• Convertidores DC-DC tipo Buck y Boost.
• Protección contra inversión de polaridad.
• Diodo de rueda libre en cargas inductivas.
• Cargadores de baterías.
• Equipos alimentados mediante energía solar.
• Dispositivos electrónicos portátiles de bajo consumo.
• Fuentes de alimentación para microcontroladores y módulos electrónicos.

Recomendaciones de uso

• No exceder la tensión inversa máxima de 20 V.
• No superar la corriente continua de 1 A sin una adecuada disipación térmica.
• Utilizar pistas de cobre suficientemente anchas cuando circule corriente cercana al límite nominal.
• Verificar la polaridad antes de soldar el componente.
• Considerar la generación de calor en aplicaciones de corriente elevada.
• Emplear equivalentes Schottky cuando se requiera mantener una baja caída de tensión.
• Consultar siempre la hoja de datos del fabricante específico antes de diseñar un circuito definitivo.

El diodo SS12 es una excelente opción para proyectos electrónicos donde se requiere rectificación eficiente, baja pérdida de energía y funcionamiento confiable. Su combinación de 20 V de tensión inversa, 1 A de corriente nominal y una caída de tensión directa reducida lo convierte en uno de los rectificadores Schottky más utilizados tanto por aficionados como por profesionales de la electrónica.
