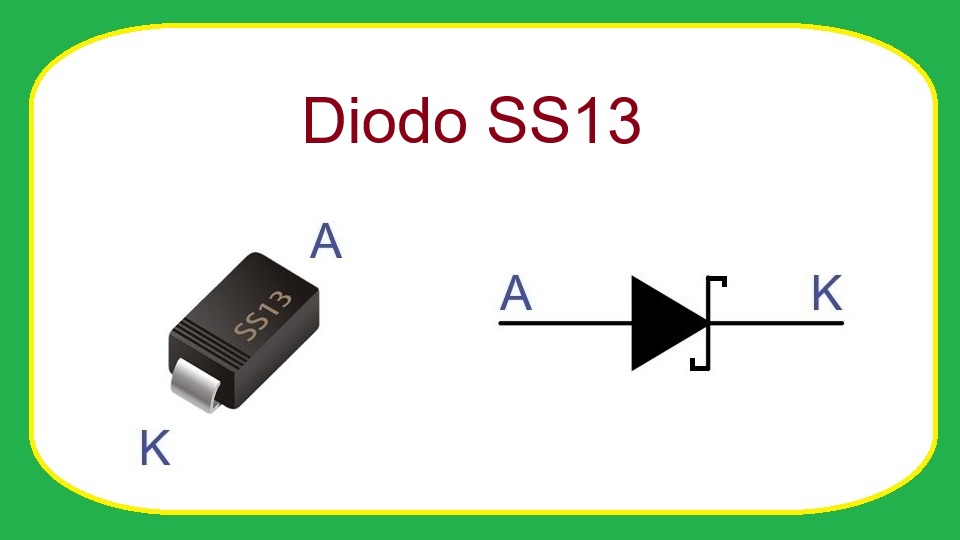

SS13 - Diodo rectificador de barrera Schottky
El diodo SS13 es uno de los diodos Schottky más utilizados en fuentes de alimentación, convertidores DC-DC, cargadores, circuitos de protección y equipos electrónicos portátiles. Gracias a su baja caída de tensión directa y rápida velocidad de conmutación, es una excelente opción para aplicaciones donde se busca mejorar la eficiencia energética.
Este componente pertenece a la familia de diodos rectificadores Schottky de montaje superficial (SMD) y se encuentra ampliamente disponible en el mercado debido a su bajo costo y buen rendimiento eléctrico.
¿Qué es el diodo SS13?
El SS13 es un diodo rectificador Schottky diseñado para conducir corriente en una sola dirección con pérdidas de energía reducidas. A diferencia de los diodos rectificadores convencionales de silicio, utiliza una unión metal-semiconductor que permite una caída de tensión mucho menor y tiempos de recuperación prácticamente instantáneos.
Según las especificaciones más comunes de los fabricantes, el SS13 soporta una corriente rectificada promedio de hasta 1 amperio y una tensión inversa máxima de 30 voltios. Generalmente se fabrica en encapsulado SMC o SMA, dependiendo del fabricante.
Su principal ventaja es que genera menos calor durante la conducción, lo que ayuda a aumentar la eficiencia de los circuitos electrónicos modernos.
Características principales
- Tensión inversa máxima repetitiva (VRRM): 30 V.
- Corriente rectificada promedio máxima (IF): 1 A.
- Corriente de pico no repetitiva (IFSM): aproximadamente 40 A durante pulsos cortos.
- Baja caída de tensión directa (VF): entre 0,35 V y 0,55 V según la corriente de trabajo.
- Tecnología Schottky de alta eficiencia.
- Tiempo de recuperación inversa extremadamente rápido.
- Encapsulado SMD para montaje superficial.
¿Qué reemplazos o equivalencias tiene?
Antes de reemplazar un SS13 es importante verificar que el sustituto tenga una tensión inversa igual o superior a 30 V y una capacidad de corriente de al menos 1 A.
Entre las equivalencias más utilizadas se encuentran:
- SS14 (40 V, 1 A).
- SS16 (60 V, 1 A).
- SS110 (100 V, 1 A).
- 1N5819 (40 V, 1 A).
- MBR130 (30 V, 1 A).
En muchos diseños electrónicos el SS14 suele utilizarse como reemplazo directo debido a que ofrece una tensión inversa superior manteniendo la misma corriente nominal.
Principio de funcionamiento
El SS13 funciona como una válvula electrónica que permite el paso de corriente desde el ánodo hacia el cátodo cuando se polariza en directo.
Cuando la tensión aplicada entre sus terminales supera aproximadamente entre 0,35 V y 0,55 V, el diodo comienza a conducir corriente. Por ejemplo, si una fuente entrega 5 V y el diodo se encuentra en serie con una carga, la tensión disponible después del diodo será aproximadamente de 4,45 V a 4,65 V.
En polarización inversa, el SS13 bloquea el paso de corriente hasta alcanzar su límite máximo de 30 V. Si este valor se supera, puede producirse una ruptura interna que dañe permanentemente el componente.
Gracias a su construcción Schottky, prácticamente no existe tiempo de recuperación inversa significativo. Esto permite que funcione eficientemente en convertidores conmutados y circuitos de alta frecuencia donde los diodos convencionales presentarían mayores pérdidas.
Aplicaciones típicas
- Fuentes de alimentación conmutadas.
- Convertidores DC-DC tipo buck y boost.
- Circuitos de protección contra inversión de polaridad.
- Cargadores de baterías.
- Sistemas alimentados mediante paneles solares.
- Equipos electrónicos portátiles.
- Rectificación de señales de alta frecuencia.
- Placas de desarrollo con microcontroladores.
Recomendaciones de uso
- No exceder la tensión inversa máxima de 30 V.
- Mantener la corriente continua dentro del límite de 1 A.
- Considerar la disipación térmica cuando trabaje cerca de su corriente máxima.
- Verificar correctamente la orientación del ánodo y el cátodo antes de soldarlo.
- Utilizar pistas de cobre adecuadas para facilitar la disipación de calor.
- Si el circuito opera con tensiones superiores a 30 V, seleccionar una versión Schottky de mayor tensión inversa.
- Consultar siempre el datasheet específico del fabricante utilizado, ya que algunos parámetros pueden variar ligeramente.
Conclusión
El diodo SS13 es un rectificador Schottky de 1 A y 30 V ampliamente empleado en electrónica moderna debido a su baja caída de tensión y rápida velocidad de conmutación. Estas características lo convierten en una excelente opción para fuentes conmutadas, convertidores DC-DC y circuitos donde la eficiencia energética es importante. Gracias a la existencia de varias equivalencias compatibles, también resulta fácil de reemplazar en tareas de reparación y mantenimiento electrónico.
