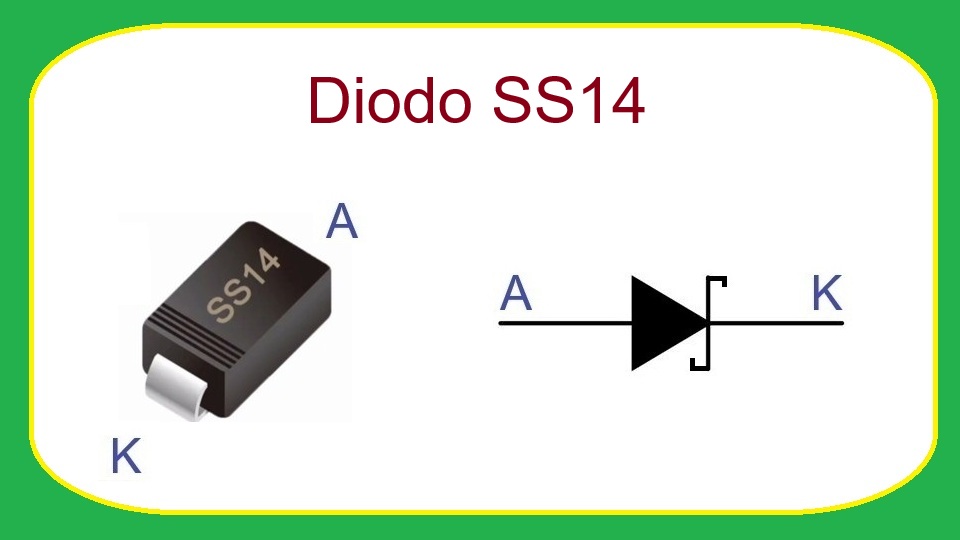

SS14 - Diodo rectificador de barrera Schottky

El diodo SS14 es uno de los diodos Schottky más utilizados en circuitos electrónicos modernos debido a su baja caída de voltaje y su rápida velocidad de conmutación. Es muy común encontrarlo en fuentes de alimentación conmutadas, convertidores DC-DC, cargadores, equipos portátiles y sistemas de protección contra inversión de polaridad.

Gracias a su tecnología Schottky, este componente ofrece una mayor eficiencia energética en comparación con los diodos rectificadores convencionales de silicio. Su encapsulado SMD permite además su integración en placas electrónicas compactas y de alta densidad.

¿Qué es el diodo SS14?

El SS14 es un diodo rectificador Schottky de montaje superficial (SMD) diseñado para manejar corrientes relativamente altas con una caída de tensión directa reducida. Se fabrica utilizando una unión metal-semiconductor en lugar de la unión PN tradicional utilizada en los diodos de silicio convencionales.

Esta característica permite que el SS14 tenga una respuesta extremadamente rápida y una menor pérdida de potencia durante la conducción de corriente, lo que resulta ideal para aplicaciones de alta eficiencia.

Características principales

• Corriente rectificada máxima: 1 A (amperio).
• Voltaje inverso máximo repetitivo (VRRM): 40 V.
• Caída de voltaje directa típica (VF): entre aproximadamente 0,2 V y 0,5 V según la corriente de trabajo.
• Tecnología: Diodo Schottky de barrera.
• Tiempo de recuperación: extremadamente rápido, prácticamente instantáneo para la mayoría de aplicaciones.
• Encapsulado: SMA (Surface Mount Device).
• Temperatura de operación de la unión: hasta 125 °C aproximadamente.

¿Qué reemplazos o equivalencias tiene?

Dependiendo de la aplicación, varios diodos Schottky pueden utilizarse como reemplazo del SS14 siempre que se verifiquen cuidadosamente los parámetros eléctricos y mecánicos del circuito.

1. SS12 (20 V, 1 A).
2. SS13 (30 V, 1 A).
3. SS16 (60 V, 1 A).
4. 1N5819 (40 V, 1 A, versión de terminales convencionales).
5. MBR140 (40 V, 1 A).

Antes de sustituir un SS14 por otro modelo, es importante verificar que el voltaje inverso máximo y la corriente soportada sean iguales o superiores a los requeridos por el circuito.

Principio de funcionamiento

El SS14 funciona permitiendo el paso de corriente cuando se encuentra polarizado en directa y bloqueándola cuando se encuentra polarizado en inversa.

Por ejemplo, si se conecta el ánodo a una fuente positiva y el cátodo a una carga, el diodo comenzará a conducir corriente con una caída de tensión mucho menor que la de un diodo de silicio convencional. Mientras un diodo rectificador estándar suele presentar una caída cercana a 0,7 V, el SS14 normalmente trabaja entre 0,2 V y 0,5 V.

Supongamos una fuente de 5 V alimentando una carga que consume 1 A. Si la corriente pasa por un SS14 con una caída de 0,4 V, la carga recibirá aproximadamente 4,6 V. Esta baja pérdida de voltaje permite mejorar la eficiencia del sistema y reducir el calentamiento del componente.

Cuando la tensión inversa aplicada supera los 40 V especificados como máximo, el diodo puede entrar en ruptura y sufrir daños permanentes. Por ello es importante respetar los límites indicados en el datasheet.

Aplicaciones típicas

• Rectificación de alta eficiencia en fuentes de alimentación conmutadas.
• Convertidores DC-DC tipo Buck y Boost.
• Protección contra inversión de polaridad.
• Circuitos alimentados por baterías.
• Cargadores de dispositivos electrónicos.
• Sistemas solares de baja potencia.
• Equipos portátiles y dispositivos IoT.
• Etapas de conmutación rápida en electrónica de potencia.

Recomendaciones de uso

• No exceder la corriente máxima de 1 A especificada por el fabricante.
• Mantener un margen de seguridad respecto al voltaje inverso máximo de 40 V.
• Verificar la correcta orientación del ánodo y el cátodo antes de soldarlo.
• Considerar la disipación térmica cuando opere cerca de su corriente máxima.
• Utilizar pistas de cobre adecuadas para mejorar la disipación de calor en la placa.
• Comprobar la compatibilidad del encapsulado SMA al realizar reemplazos.
• Consultar siempre el datasheet específico del fabricante, ya que algunos parámetros pueden variar ligeramente entre marcas.
