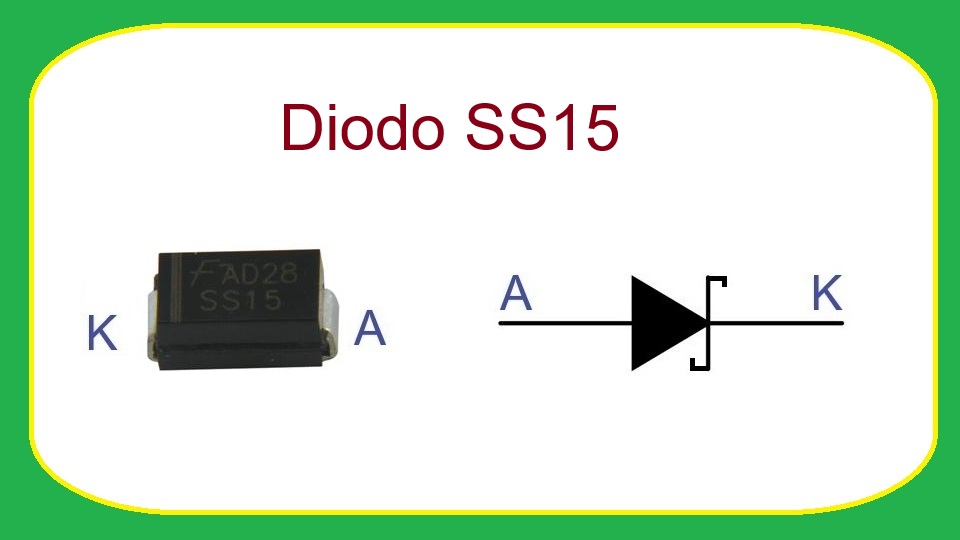

SS15 - Diodo rectificador de barrera Schottky
El SS15 es un diodo rectificador Schottky de montaje superficial (SMD) ampliamente utilizado en fuentes de alimentación, convertidores DC-DC, sistemas de protección contra inversión de polaridad y circuitos electrónicos de alta eficiencia.
A diferencia de los diodos rectificadores convencionales de silicio, el SS15 posee una unión metal-semiconductor que le permite trabajar con una caída de tensión directa mucho menor. Esto reduce las pérdidas de energía y el calentamiento del circuito.
El componente pertenece a la familia de diodos Schottky SS12, SS13, SS14, SS15, SS16, SS18 y SS110. El modelo SS15 está diseñado para soportar una corriente promedio de hasta 1 amperio y una tensión inversa máxima de 50 voltios, siendo una opción muy popular en equipos electrónicos modernos.
Características principales
- Tipo de diodo: Schottky rectificador.
- Tensión inversa máxima (VRRM): 50 V.
- Corriente directa promedio (IF): 1 A.
- Caída de tensión directa típica (VF): aproximadamente 0,70 V a 1 A.
- Corriente de sobrecarga no repetitiva (IFSM): hasta 30 A o 40 A según el fabricante.
- Temperatura máxima de unión: 150 °C.
- Encapsulado SMD tipo SMA (DO-214AC).
¿Qué reemplazos o equivalencias tiene?
Al buscar un reemplazo para el SS15 es importante que el nuevo diodo tenga una corriente nominal igual o superior a 1 A y una tensión inversa igual o superior a 50 V. Algunas equivalencias comunes son:
- SS16 (1 A, 60 V).
- SS18 (1 A, 80 V).
- SS110 (1 A, 100 V).
- 1N5819 (1 A, 40 V, verificar requisitos de tensión antes de usarlo).
- MBR150 (1 A, 50 V).
Las equivalencias deben verificarse siempre considerando encapsulado, espacio disponible en la placa y condiciones de funcionamiento del circuito.
Principio de funcionamiento
El SS15 permite el paso de corriente cuando el ánodo se encuentra a un potencial más positivo que el cátodo. En esta condición se dice que está polarizado en directa.
Si por ejemplo se conecta una fuente de 12 V a través del diodo y circula una corriente cercana a 1 A, la caída de tensión sobre el SS15 será aproximadamente de 0,70 V. Esto significa que el resto del circuito recibirá alrededor de 11,3 V.
Cuando el diodo se conecta en polarización inversa, bloquea el paso de corriente siempre que la tensión aplicada no supere los 50 V especificados por el fabricante. Gracias a esta propiedad puede utilizarse para rectificación y protección de circuitos electrónicos.
Otra ventaja importante del SS15 es su rápida respuesta de conmutación. Debido a la tecnología Schottky, prácticamente no presenta tiempos de recuperación inversa apreciables, lo que mejora el rendimiento en fuentes conmutadas y convertidores de alta frecuencia.
Aplicaciones típicas
- Fuentes de alimentación conmutadas (SMPS).
- Convertidores DC-DC reductores y elevadores.
- Protección contra inversión de polaridad.
- Rectificación de señales de alta frecuencia.
- Circuitos de carga de baterías.
- Equipos electrónicos portátiles.
- Sistemas de energía solar de pequeña potencia.
- Protección de entradas de alimentación en placas electrónicas.
Recomendaciones de uso
- No exceder la tensión inversa máxima de 50 V.
- No superar la corriente promedio de 1 A durante funcionamiento continuo.
- Considerar la disipación térmica cuando trabaje cerca de su corriente máxima.
- Verificar la orientación correcta del cátodo antes de soldarlo.
- Utilizar pistas adecuadas en la PCB para facilitar la disipación del calor.
- Si se requiere mayor margen de seguridad, puede utilizarse un equivalente con mayor tensión inversa como SS16, SS18 o SS110.
- Evitar operar el componente cerca de su temperatura máxima de unión para aumentar su vida útil.
