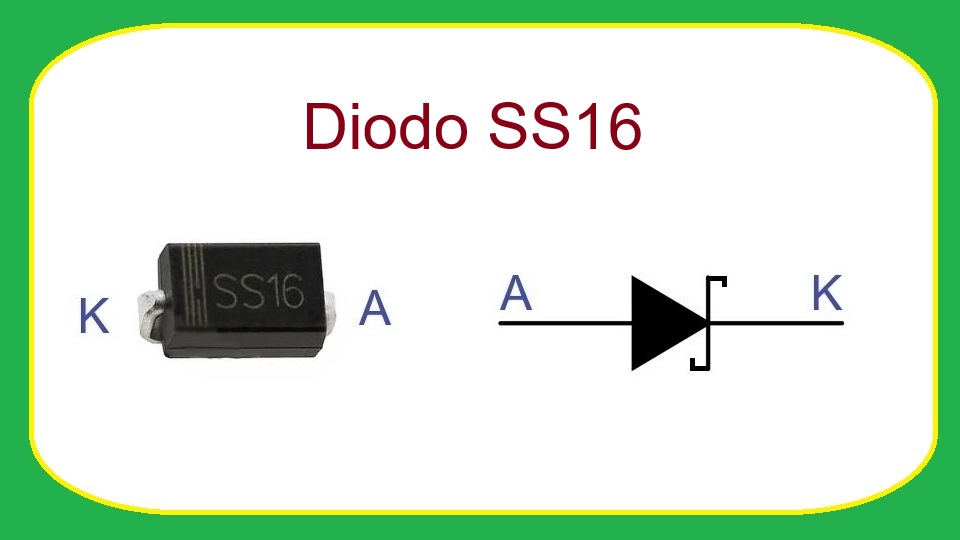

SS16 - Diodo rectificador de barrera Schottky

El SS16 es uno de los diodos Schottky de montaje superficial más utilizados en fuentes de alimentación, convertidores DC-DC, cargadores, equipos electrónicos portátiles y circuitos de protección. Su popularidad se debe principalmente a su baja caída de tensión directa y a su rápida velocidad de conmutación, características que permiten mejorar la eficiencia energética de los circuitos electrónicos.

Este componente pertenece a la familia de los diodos rectificadores Schottky y se encuentra disponible en encapsulados SMD, especialmente el tipo SMA. Gracias a sus prestaciones, es una excelente opción para proyectos de electrónica donde se requiere minimizar pérdidas de potencia y mejorar el rendimiento general del sistema.

¿Qué es el diodo SS16?

El SS16 es un diodo rectificador Schottky diseñado para conducir corriente en una sola dirección. A diferencia de los diodos rectificadores de silicio convencionales, utiliza una unión metal-semiconductor que le permite ofrecer una menor caída de voltaje directo y una recuperación prácticamente instantánea.

Su principal función es rectificar señales eléctricas, proteger circuitos frente a polaridades inversas y mejorar la eficiencia en sistemas de alimentación. Debido a estas características, se utiliza ampliamente en dispositivos electrónicos modernos donde la eficiencia energética es importante.

Características principales

• Voltaje inverso repetitivo máximo (VRRM): 60 V.
• Corriente rectificada promedio máxima (IF): 1 A.
• Corriente de sobrecarga no repetitiva: aproximadamente 40 A durante ciclos breves.
• Caída de voltaje directo típica (VF): entre 0,45 V y 0,70 V según la corriente de trabajo.
• Tecnología Schottky de alta velocidad de conmutación.
• Encapsulado SMD tipo SMA para montaje superficial.
• Baja pérdida de potencia comparada con diodos rectificadores convencionales.

¿Qué reemplazos o equivalencias tiene?

El SS16 puede ser reemplazado por otros diodos Schottky con especificaciones iguales o superiores en corriente y voltaje. Antes de realizar una sustitución siempre se recomienda verificar el encapsulado, la disposición de terminales y los parámetros eléctricos del circuito.

• SS14 (40 V, 1 A) para aplicaciones de menor tensión.
• SS15 (50 V, 1 A).
• SS16 (equivalente directo del mismo fabricante u otro fabricante).
• 1N5819 (40 V, 1 A) cuando se utiliza versión de montaje convencional.
• MBR160 (60 V, 1 A) en aplicaciones compatibles.

Principio de funcionamiento

El SS16 permite el paso de corriente cuando se polariza directamente. Por ejemplo, si el ánodo se conecta a una fuente positiva y el cátodo a una carga, el diodo comenzará a conducir cuando la tensión aplicada supere aproximadamente entre 0,45 V y 0,70 V.

Supongamos una fuente de 5 V alimentando una carga. Cuando el SS16 conduce una corriente cercana a 1 A, la caída de tensión en el diodo puede ser aproximadamente de 0,55 V. Esto significa que la carga recibirá alrededor de 4,45 V. Esta pérdida es considerablemente menor que la de muchos diodos de silicio tradicionales, que suelen presentar caídas cercanas a 0,7 V o incluso superiores.

Cuando la polaridad se invierte, el diodo bloquea el paso de corriente hasta un máximo de 60 V en sentido inverso. Esta propiedad permite proteger circuitos electrónicos frente a conexiones incorrectas o señales de polaridad opuesta.

Además, gracias a la tecnología Schottky, el tiempo de recuperación inversa es extremadamente pequeño, permitiendo trabajar eficientemente en fuentes conmutadas y convertidores de alta frecuencia.

Aplicaciones típicas

• Fuentes de alimentación conmutadas (SMPS).
• Convertidores DC-DC tipo Buck y Boost.
• Circuitos de protección contra inversión de polaridad.
• Rectificación de señales de alta frecuencia.
• Cargadores de baterías.
• Equipos electrónicos portátiles.
• Sistemas alimentados por energía solar.
• Placas de desarrollo y módulos electrónicos.

Recomendaciones de uso

• No exceder la corriente continua máxima de 1 A.
• Mantener el voltaje inverso por debajo de 60 V.
• Considerar la disipación térmica cuando trabaje cerca de su corriente máxima.
• Verificar la orientación correcta del cátodo antes de soldarlo al circuito.
• Utilizar pistas adecuadas en la placa PCB para facilitar la disipación de calor.
• Comprobar la compatibilidad del encapsulado si se reemplaza por otro modelo equivalente.
• En aplicaciones críticas, consultar siempre el datasheet del fabricante específico para conocer los límites exactos de operación.
