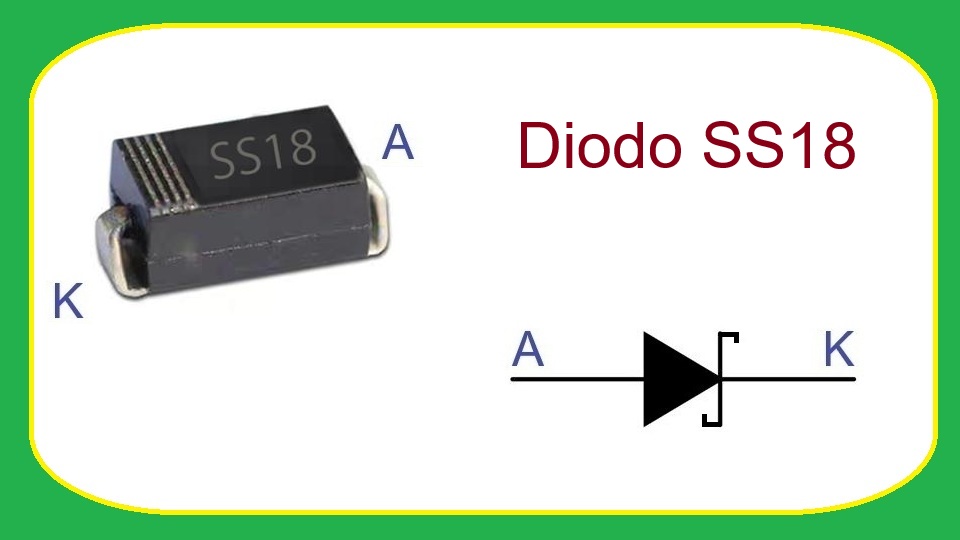

SS18 - Diodo rectificador de barrera Schottky
El diodo SS18 es un diodo rectificador Schottky ampliamente utilizado en fuentes de alimentación, convertidores DC-DC, cargadores, equipos electrónicos portátiles y circuitos donde se requiere una caída de tensión muy baja y una alta velocidad de conmutación.
Gracias a su tecnología Schottky, este componente ofrece menores pérdidas de energía en comparación con los diodos rectificadores convencionales de silicio. Esto lo convierte en una excelente opción para diseños electrónicos eficientes y de bajo consumo.
¿Qué es el diodo SS18?
El SS18 es un diodo Schottky de barrera metálica diseñado para rectificación de alta eficiencia. Está fabricado para soportar una corriente promedio de hasta 1 amperio y una tensión inversa máxima de 80 voltios.
A diferencia de los diodos rectificadores tradicionales, el SS18 presenta una caída de tensión directa significativamente menor, lo que reduce la disipación de calor y mejora el rendimiento energético del circuito.
Normalmente se encuentra encapsulado en formato SMA (Surface Mount Assembly), siendo muy utilizado en placas electrónicas compactas y dispositivos modernos de montaje superficial.
Características principales
- Tipo de componente: Diodo Schottky rectificador.
- Corriente directa promedio máxima (IF(AV)): 1 A.
- Tensión inversa máxima repetitiva (VRRM): 80 V.
- Caída de tensión directa típica (VF): aproximadamente entre 0,5 V y 0,7 V dependiendo de la corriente.
- Corriente de sobretensión no repetitiva (IFSM): hasta 40 A durante intervalos cortos.
- Encapsulado habitual: SMA (DO-214AC).
- Alta velocidad de conmutación y bajas pérdidas de potencia.
¿Qué reemplazos o equivalencias tiene?
Existen varios diodos Schottky con características similares que pueden utilizarse como reemplazo del SS18, siempre que se verifique la compatibilidad eléctrica y mecánica del circuito.
- 1N5819 (1 A, 40 V).
- SS14 (1 A, 40 V).
- SS16 (1 A, 60 V).
- MBR180 (1 A, 80 V).
- SR180 (1 A, 80 V).
Al seleccionar un reemplazo, es importante que la tensión inversa máxima y la corriente nominal sean iguales o superiores a las del SS18 original.
Principio de funcionamiento
El diodo SS18 permite el paso de corriente eléctrica cuando se encuentra polarizado directamente. En esta condición, la tensión aplicada al ánodo debe superar aproximadamente entre 0,5 V y 0,7 V para que el dispositivo conduzca corriente de manera eficiente.
Por ejemplo, si una fuente entrega 12 V y el SS18 está conectado en serie con una carga, la caída de tensión en el diodo será cercana a 0,5 V. Esto significa que la carga recibirá aproximadamente 11,5 V.
Cuando se aplica una tensión inversa, el diodo bloquea el paso de corriente hasta alcanzar su límite de 80 V. Esta propiedad permite proteger circuitos y realizar funciones de rectificación en fuentes de alimentación.
Debido a la tecnología Schottky, el tiempo de recuperación inversa es extremadamente pequeño, lo que permite trabajar eficientemente en circuitos de alta frecuencia como convertidores conmutados y reguladores de voltaje.
Aplicaciones típicas
- Fuentes de alimentación conmutadas (SMPS).
- Convertidores DC-DC tipo Buck y Boost.
- Circuitos de protección contra inversión de polaridad.
- Cargadores de baterías.
- Rectificación de señales de alta frecuencia.
- Sistemas electrónicos alimentados por baterías.
- Equipos portátiles de bajo consumo.
- Módulos de energía solar de pequeña potencia.
Recomendaciones de uso
- No exceder la corriente continua máxima de 1 A.
- Mantener la tensión inversa por debajo de 80 V.
- Verificar la correcta orientación del ánodo y cátodo antes de energizar el circuito.
- Utilizar pistas adecuadas en la placa para disipar el calor generado.
- Considerar un margen de seguridad de tensión y corriente para aumentar la confiabilidad del diseño.
- Comprobar que el reemplazo elegido tenga especificaciones iguales o superiores.
- En aplicaciones de alta temperatura, revisar las curvas de reducción de corriente indicadas por el fabricante.
El diodo SS18 es uno de los diodos Schottky más utilizados en proyectos electrónicos modernos debido a su combinación de baja caída de tensión, alta velocidad de conmutación y capacidad para manejar hasta 1 amperio de corriente. Estas características lo convierten en una excelente alternativa para mejorar la eficiencia energética y reducir las pérdidas en fuentes de alimentación y convertidores electrónicos.
