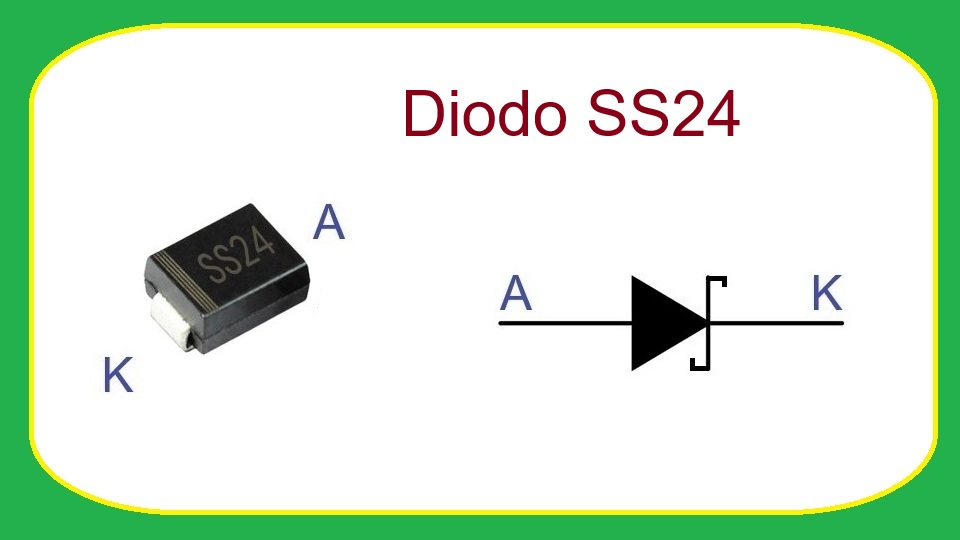

SS24 - Diodo rectificador de barrera Schottky
El SS24 es uno de los diodos Schottky más utilizados en fuentes de alimentación, convertidores DC-DC, sistemas de protección de polaridad y equipos electrónicos de bajo voltaje. Gracias a su baja caída de tensión directa y su rápida velocidad de conmutación, es una excelente alternativa frente a los diodos rectificadores de silicio convencionales.
Este componente se encuentra habitualmente en encapsulados SMD tipo SMB o SMA según el fabricante, siendo muy popular en equipos electrónicos modernos debido a su eficiencia energética y reducido tamaño.
¿Qué es el SS24?
El SS24 es un diodo rectificador Schottky de potencia diseñado para manejar corrientes de hasta 2 amperios y soportar tensiones inversas de hasta 40 voltios. Utiliza una unión metal-semiconductor en lugar de la unión PN tradicional utilizada en los diodos de silicio convencionales.
La principal ventaja de esta tecnología es que presenta una caída de voltaje mucho menor durante la conducción, lo que reduce las pérdidas de energía y la generación de calor. Además, su tiempo de recuperación inversa es extremadamente pequeño, permitiendo su uso en circuitos de alta frecuencia.
Por estas razones, el SS24 es ampliamente utilizado en fuentes conmutadas, cargadores, convertidores de voltaje y sistemas de protección electrónica.
Características principales
- Tipo: Diodo rectificador Schottky.
- Corriente rectificada promedio máxima (IF): 2 A.
- Tensión inversa máxima repetitiva (VRRM): 40 V.
- Caída de tensión directa típica (VF): aproximadamente 0,5 V a 2 A.
- Corriente de pico de sobrecarga (IFSM): entre 50 A y 75 A según fabricante.
- Temperatura de operación de la unión: hasta 125 °C o 150 °C según versión.
- Encapsulado SMD SMB (DO-214AA) o SMA (DO-214AC) según fabricante.
¿Qué reemplazos o equivalencias tiene?
Al buscar un reemplazo para el SS24 es importante verificar que el sustituto posea una tensión inversa igual o superior a 40 V y una corriente nominal igual o superior a 2 A.
Entre las equivalencias más comunes se encuentran:
- MBR240.
- SR240.
- B240A.
- SK24.
- 1N5822 (requiere verificar encapsulado y disposición física).
Antes de reemplazar un componente en una placa electrónica siempre se recomienda comparar los datasheets de ambos dispositivos para asegurar la compatibilidad eléctrica y mecánica.
Principio de funcionamiento
El SS24 funciona permitiendo el paso de corriente cuando el ánodo tiene un potencial positivo respecto al cátodo. En esta condición entra en conducción con una caída de tensión típica cercana a 0,5 V.
Por ejemplo, si se aplica una tensión de 12 V en sentido directo y la carga consume 2 A, el diodo presentará aproximadamente una caída de 0,5 V. Esto significa que la carga recibirá alrededor de 11,5 V.
Cuando la polaridad se invierte, el SS24 bloquea el paso de corriente siempre que la tensión inversa no supere los 40 V especificados. Esta capacidad de bloqueo permite utilizarlo como elemento de protección frente a conexiones incorrectas o como rectificador en fuentes de alimentación.
Debido a que utiliza tecnología Schottky, la energía perdida es menor que en un diodo rectificador convencional, donde la caída de tensión suele estar alrededor de 0,7 V o más.
Aplicaciones típicas
- Fuentes de alimentación conmutadas (SMPS).
- Convertidores DC-DC tipo Buck y Boost.
- Protección contra inversión de polaridad.
- Rectificación de señales de baja tensión.
- Diodo de rueda libre en relés y motores de corriente continua.
- Cargadores electrónicos.
- Sistemas alimentados por baterías.
- Equipos industriales y de telecomunicaciones.
Recomendaciones de uso
- No superar la corriente continua máxima de 2 A.
- Mantener la tensión inversa por debajo de 40 V.
- Verificar la correcta orientación del ánodo y cátodo antes de soldar.
- Utilizar pistas de cobre adecuadas para disipar el calor generado.
- Considerar márgenes de seguridad del 20% al 30% en corriente y tensión para aumentar la confiabilidad del circuito.
- En aplicaciones con picos de corriente elevados, comprobar que no se exceda la corriente de sobrecarga especificada por el fabricante.
- Consultar siempre el datasheet específico del fabricante utilizado, ya que pueden existir pequeñas variaciones entre marcas.
