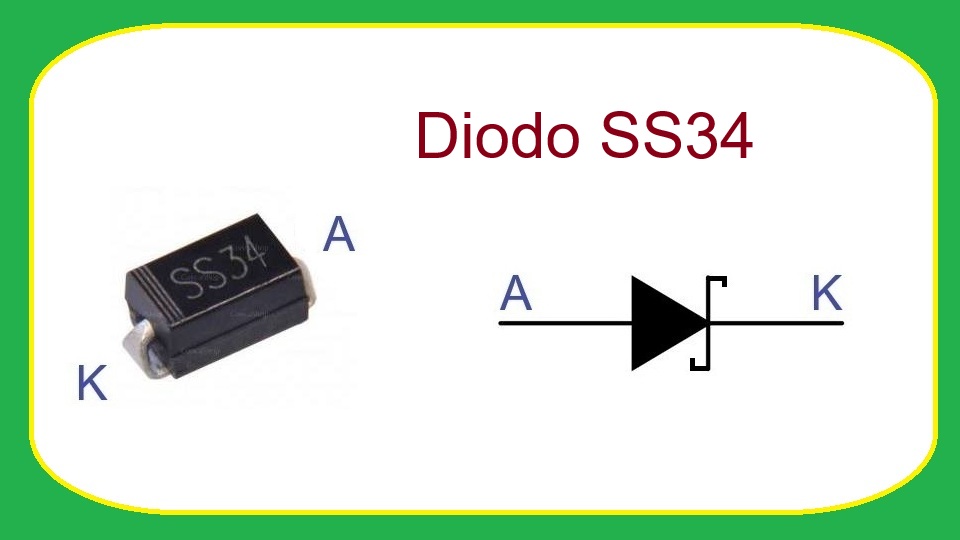

SS34 - Diodo rectificador de barrera Schottky
El diodo SS34 es uno de los diodos Schottky más utilizados en fuentes de alimentación, convertidores DC-DC, cargadores, sistemas solares y equipos electrónicos de bajo voltaje. Su popularidad se debe a su baja caída de tensión directa, su capacidad para manejar corrientes relativamente altas y su rápida velocidad de conmutación.
Este componente se encuentra con frecuencia en placas electrónicas modernas donde se busca minimizar pérdidas de energía y mejorar la eficiencia. Gracias a su construcción Schottky, presenta ventajas importantes frente a los diodos rectificadores convencionales de silicio.
¿Qué es el SS34?
El SS34 es un diodo rectificador Schottky diseñado para conducir corriente en un solo sentido. Está fabricado utilizando una unión metal-semiconductor en lugar de la unión PN utilizada en los diodos tradicionales.
Su principal función es rectificar corriente, proteger circuitos contra polaridades inversas y mejorar la eficiencia energética en aplicaciones de potencia. Generalmente se presenta en encapsulado SMC (Surface Mount) para montaje superficial.
El nombre SS34 suele interpretarse como un diodo Schottky con capacidad de corriente de 3 amperios y una tensión inversa máxima de 40 voltios.
Características principales
- Corriente rectificada promedio: 3 A.
- Tensión inversa máxima repetitiva (VRRM): 40 V.
- Baja caída de tensión directa: aproximadamente entre 0,5 V y 0,55 V a corrientes elevadas.
- Tecnología Schottky: proporciona alta eficiencia y bajas pérdidas.
- Tiempo de recuperación prácticamente nulo: ideal para fuentes conmutadas.
- Encapsulado SMC para montaje superficial: adecuado para diseños compactos.
- Temperatura máxima de unión: hasta 150 °C según fabricante.
¿Qué reemplazos o equivalencias tiene?
Existen varios diodos Schottky que pueden utilizarse como reemplazo del SS34, siempre que se verifiquen cuidadosamente las especificaciones eléctricas y el encapsulado utilizado en el circuito.
- MBR340 (3 A, 40 V).
- SR340 (3 A, 40 V).
- SK34 (3 A, 40 V).
- B340A (3 A, 40 V).
- 1N5822 (3 A, 40 V, verificando compatibilidad mecánica y encapsulado).
Antes de realizar cualquier sustitución, es importante comprobar la corriente máxima, la tensión inversa soportada, la disipación térmica y la disposición de terminales.
Principio de funcionamiento
El SS34 permite el paso de corriente cuando se polariza directamente. Debido a su tecnología Schottky, la caída de tensión en conducción es menor que la de un diodo rectificador convencional.
Por ejemplo, si una fuente entrega 12 V y el diodo conduce una corriente de 2 A, la caída de tensión puede ser aproximadamente de 0,5 V. Esto significa que después del diodo estarán disponibles cerca de 11,5 V.
En comparación, un diodo de silicio tradicional podría presentar una caída cercana a 0,7 V o más, provocando mayores pérdidas de energía en forma de calor.
Cuando se aplica una tensión inversa inferior a 40 V, el SS34 bloquea el paso de corriente. Si dicha tensión supera el límite especificado por el fabricante, existe riesgo de ruptura y daño permanente del componente.
Gracias a su tiempo de recuperación extremadamente rápido, puede trabajar eficientemente en convertidores conmutados donde la corriente cambia de dirección miles o millones de veces por segundo.
Aplicaciones típicas
- Fuentes de alimentación conmutadas (SMPS).
- Convertidores reductores (Buck).
- Convertidores elevadores (Boost).
- Sistemas de carga de baterías.
- Paneles solares y controladores solares.
- Protección contra inversión de polaridad.
- Rectificación de señales de potencia.
- Equipos electrónicos portátiles.
- Placas de desarrollo con microcontroladores.
- Dispositivos alimentados por baterías donde se busca máxima eficiencia.
Recomendaciones de uso
- No exceder la tensión inversa máxima de 40 V.
- Mantener la corriente dentro de los límites especificados por el fabricante.
- Verificar la disipación térmica cuando se trabaje cerca de los 3 A.
- Utilizar pistas de cobre adecuadas en la placa para mejorar la disipación del calor.
- Comprobar siempre la polaridad antes de energizar el circuito.
- Si se emplea como reemplazo de otro diodo, verificar compatibilidad eléctrica y mecánica.
- En aplicaciones de alta frecuencia, aprovechar su baja caída de tensión y rápida conmutación para obtener una mayor eficiencia energética.
El SS34 es un diodo Schottky de 3 A y 40 V ampliamente utilizado en electrónica moderna debido a su excelente combinación de baja caída de tensión, alta eficiencia y rápida respuesta. Estas características lo convierten en una opción ideal para fuentes conmutadas, convertidores DC-DC y sistemas alimentados por baterías donde cada fracción de voltio y cada miliamperio de corriente son importantes.
