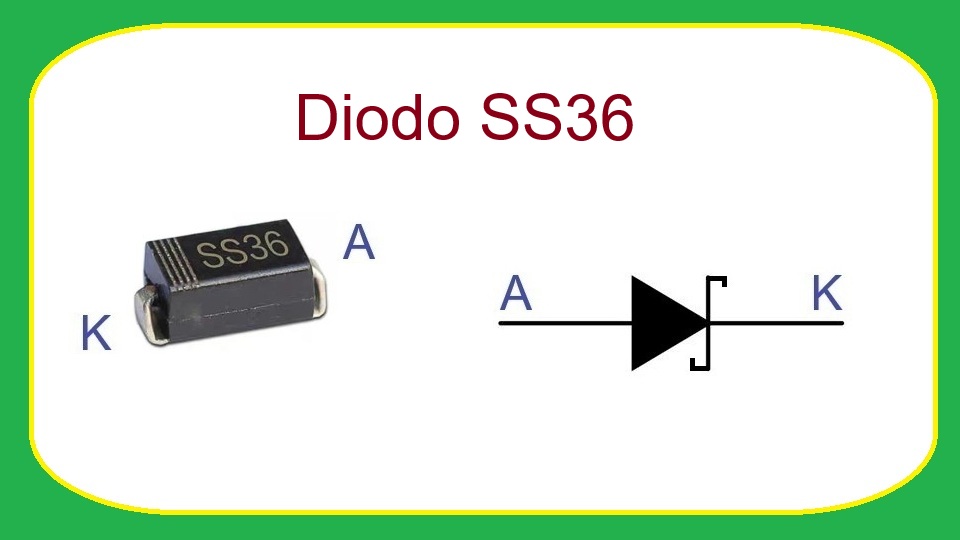

SS36 - Diodo rectificador de barrera Schottky
El SS36 es un diodo rectificador Schottky ampliamente utilizado en fuentes de alimentación, convertidores DC-DC, sistemas de protección contra inversión de polaridad y circuitos electrónicos donde se requiere una caída de tensión reducida y una conmutación rápida. Gracias a su capacidad para manejar corrientes relativamente altas y su baja pérdida de energía, es una opción muy popular tanto en proyectos educativos como en equipos comerciales.
Una de las principales ventajas de este componente frente a los diodos rectificadores de silicio convencionales es que presenta una menor caída de voltaje en conducción. Esto permite mejorar la eficiencia energética y reducir el calentamiento del circuito.
¿Qué es el diodo SS36?
El SS36 es un diodo Schottky de potencia diseñado para conducir corriente en una sola dirección. Está fabricado utilizando una unión metal-semiconductor en lugar de una unión PN tradicional, lo que le permite ofrecer una respuesta mucho más rápida y una menor caída de tensión directa.
Este dispositivo puede soportar una corriente continua de hasta 3 amperios y una tensión inversa máxima de 60 voltios. Por estas características suele encontrarse en fuentes conmutadas, cargadores, convertidores de voltaje, sistemas solares y circuitos de protección.
Características principales
- Tipo de diodo: Schottky rectificador.
- Tensión inversa máxima (VRRM): 60 V.
- Corriente rectificada promedio (IF(AV)): 3 A.
- Caída de tensión directa (VF): aproximadamente 0,70 V a 3 A.
- Corriente de sobrecarga no repetitiva (IFSM): hasta 80 A durante pulsos breves.
- Temperatura de operación: desde -55 °C hasta +150 °C.
- Encapsulado habitual: SMC (DO-214AB).
¿Qué reemplazos o equivalencias tiene?
Existen varios diodos Schottky con características similares que pueden utilizarse como reemplazo del SS36, siempre verificando el encapsulado, la tensión máxima y la corriente requerida por el circuito.
- SS34 (40 V, 3 A) - Utilizable únicamente cuando la tensión inversa del circuito no supera los 40 V.
- SS35 (50 V, 3 A) - Similar al SS36 pero con menor tensión inversa máxima.
- MBRS360.
- B360A.
- STPS3L60.
Antes de sustituir un SS36 por otro modelo, se recomienda comprobar que la tensión inversa y la corriente nominal del reemplazo sean iguales o superiores a las exigidas por el circuito.
Principio de funcionamiento
El funcionamiento del SS36 es sencillo. Cuando el ánodo se encuentra a un potencial más positivo que el cátodo, el diodo entra en conducción y permite el paso de corriente. Durante esta condición aparece una caída de tensión típica cercana a 0,70 V cuando circulan hasta 3 A.
Por ejemplo, si una fuente entrega 12 V y el SS36 se encuentra polarizado directamente, la tensión disponible después del diodo será aproximadamente de 11,3 V. Esta pérdida es menor que la de muchos diodos rectificadores convencionales, los cuales pueden presentar caídas cercanas a 0,8 V o incluso superiores.
Cuando se aplica una tensión inversa, el diodo bloquea el paso de corriente hasta alcanzar su límite especificado de 60 V. Esto permite proteger circuitos electrónicos y realizar funciones de rectificación en fuentes de alimentación.
Además, la tecnología Schottky proporciona tiempos de recuperación extremadamente rápidos, lo que resulta especialmente útil en circuitos de alta frecuencia como convertidores conmutados y reguladores DC-DC.
Aplicaciones típicas
- Fuentes de alimentación conmutadas.
- Convertidores reductores (Buck).
- Convertidores elevadores (Boost).
- Sistemas de protección contra inversión de polaridad.
- Cargadores de baterías.
- Rectificación de señales de potencia.
- Equipos de energía solar.
- Protección de motores y cargas inductivas.
Recomendaciones de uso
- Verificar que la corriente continua no exceda los 3 A especificados.
- Mantener la tensión inversa por debajo de 60 V para evitar daños permanentes.
- Utilizar pistas anchas en la placa PCB cuando se manejen corrientes elevadas.
- Considerar la disipación térmica si el diodo trabaja cerca de su corriente máxima.
- Respetar la polaridad durante el montaje para evitar fallos de funcionamiento.
- Seleccionar un reemplazo con especificaciones iguales o superiores cuando sea necesario sustituirlo.
- En aplicaciones de alta frecuencia, aprovechar su baja caída de tensión y rápida conmutación para mejorar la eficiencia del circuito.
