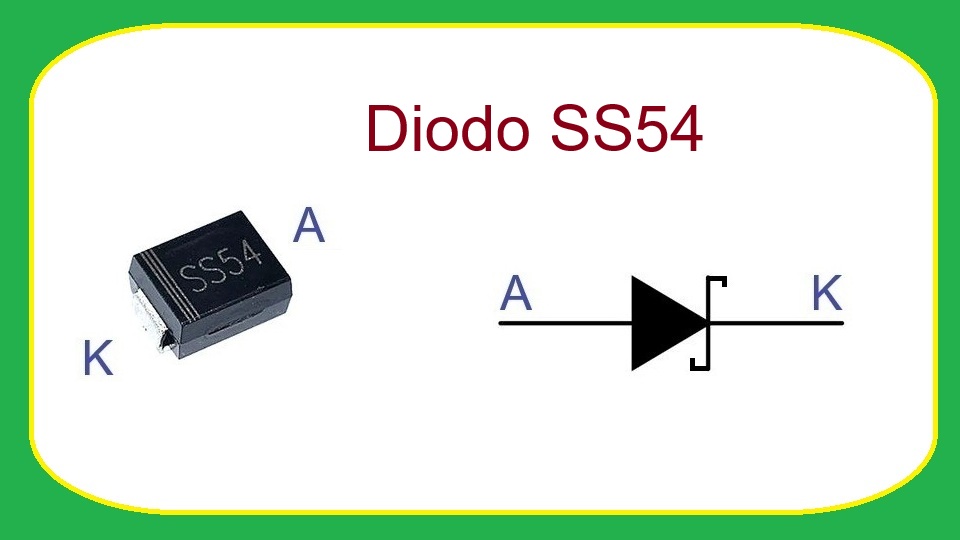

SS54 - Diodo rectificador de barrera Schottky

El SS54 es un diodo semiconductor de tipo Schottky ampliamente utilizado en fuentes de alimentación, convertidores DC-DC, cargadores, sistemas de energía solar y circuitos electrónicos donde se requiere una caída de tensión reducida y una alta velocidad de conmutación.

A diferencia de los diodos rectificadores convencionales de silicio, el SS54 utiliza una unión metal-semiconductor, lo que permite una menor pérdida de energía durante la conducción. Gracias a esta característica, es muy popular en equipos electrónicos modernos donde la eficiencia energética es importante.

Este componente se encuentra normalmente encapsulado en formato SMC (Surface Mount Device), diseñado para montaje superficial, aunque sus especificaciones eléctricas son equivalentes a otros diodos Schottky de características similares.

Características principales

• Corriente rectificada máxima: 5 A.
• Tensión inversa máxima repetitiva: 40 V.
• Caída de tensión directa típica: entre 0,45 V y 0,55 V aproximadamente según la corriente de trabajo.
• Tecnología: Diodo Schottky de barrera metálica.
• Tiempo de recuperación: extremadamente rápido, prácticamente nulo en comparación con diodos rectificadores convencionales.
• Encapsulado habitual: SMC (DO-214AB).
• Temperatura de operación de la unión: hasta 150 °C.

¿Qué reemplazos o equivalencias tiene?

Existen varios diodos Schottky que pueden utilizarse como reemplazo del SS54 siempre que se verifiquen previamente las necesidades de tensión, corriente y encapsulado del circuito.

1. SS56 (5 A, 60 V).
2. SS58 (5 A, 80 V).
3. MBR540 (5 A, 40 V).
4. SR540 (5 A, 40 V).
5. SK54 (5 A, 40 V).

Los reemplazos con mayor tensión inversa suelen funcionar correctamente en muchas aplicaciones, ya que ofrecen un margen adicional de seguridad frente a sobretensiones.

Principio de funcionamiento

El SS54 permite el paso de corriente cuando su ánodo tiene un potencial positivo respecto a su cátodo. Durante esta condición de polarización directa, la caída de tensión típica es de aproximadamente 0,45 V a 0,55 V, considerablemente menor que la de un diodo rectificador de silicio convencional.

Por ejemplo, si una fuente suministra 12 V y el SS54 conduce una corriente hacia una carga, la tensión disponible en la salida será cercana a 11,5 V debido a la pequeña caída de tensión del diodo. Esta característica ayuda a mejorar la eficiencia del circuito y reducir el calentamiento.

Cuando el diodo se encuentra polarizado en sentido inverso, bloquea el paso de corriente hasta alcanzar su tensión máxima especificada de 40 V. Si este valor es superado, puede producirse una ruptura que dañe permanentemente el componente.

Gracias a su construcción Schottky, el SS54 presenta una conmutación muy rápida y pérdidas reducidas, siendo ideal para fuentes conmutadas y circuitos de alta frecuencia.

Aplicaciones típicas

• Rectificación de salida en fuentes conmutadas.
• Convertidores DC-DC tipo Buck y Boost.
• Protección contra inversión de polaridad.
• Cargadores de baterías.
• Sistemas de energía solar.
• Circuitos de alimentación para microcontroladores.
• Equipos electrónicos de bajo consumo.
• Fuentes de alimentación industriales.

Recomendaciones de uso

Verifique siempre que la corriente máxima del circuito no supere los 5 A especificados por el fabricante. Aunque el diodo pueda soportar corrientes elevadas, trabajar cerca de su límite durante largos períodos puede incrementar significativamente la temperatura de operación.

Mantenga un margen de seguridad adecuado respecto a la tensión inversa máxima de 40 V. En aplicaciones donde puedan existir picos de tensión, es recomendable utilizar un modelo equivalente con mayor voltaje de trabajo.

En diseños de alta corriente, considere el calentamiento generado por la potencia disipada. Una correcta distribución del cobre en la placa de circuito impreso ayuda a mejorar la disipación térmica y aumentar la confiabilidad del sistema.

Antes de sustituir el SS54 por otro diodo, compruebe la compatibilidad de corriente, tensión, encapsulado y características térmicas para garantizar un funcionamiento seguro y eficiente.
