El STK080 es un circuito integrado amplificador de potencia de audio. Es popular en equipos de sonido antiguos y reparaciones de audio, gracias a su buena calidad de sonido y facilidad de montaje en encapsulado SIP (Single Inline Package).
Características principales
- Tipo: Amplificador de potencia de audio
- Potencia de salida: alrededor de 35 W (es para un solo canal)
- Voltaje de alimentación: hasta ±24V
- Ganancia: 40 dB (típico)
- Distorsión: 0.1% típica
- Encapsulado: SIP de 10 pines

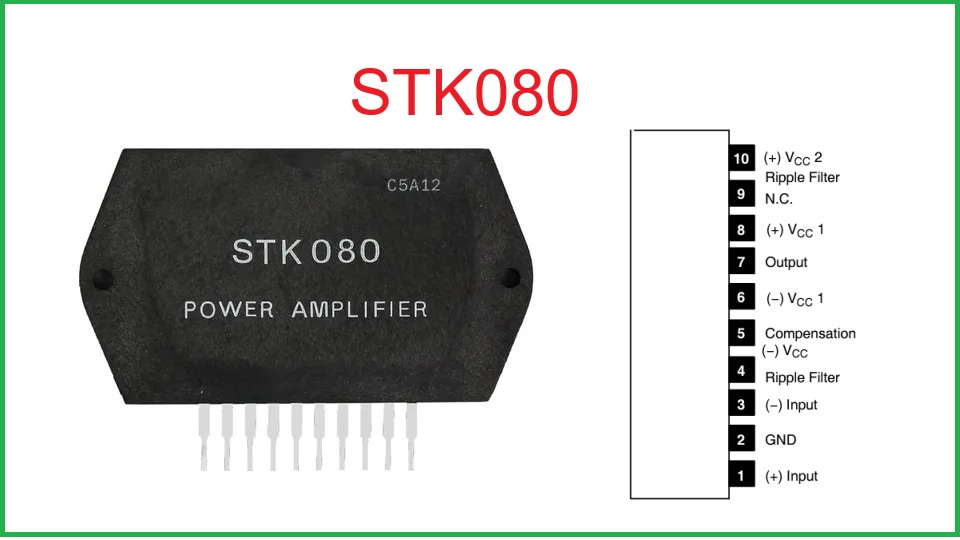

Distribución de pines (pinout)
La distribución de pines real del STK080 es la siguiente:
- Entrada positiva (+ Input)
- Masa (GND)
- Entrada negativa (− Input)
- Ripple Filter
- Compensación (− VCC)
- Alimentación negativa (− VCC 1)
- Salida (Output)
- Alimentación positiva (+ VCC 1)
- No conectado (N.C.)
- Alimentación positiva 2 / Ripple Filter (+ VCC 2)
Aplicaciones del STK080
- Amplificadores de audio domésticos
- Radios y equipos Hi-Fi
- Proyectos DIY de reparación de sonido
Consejos para principiantes
- Usa un disipador adecuado para evitar sobrecalentamiento.
- Revisa la polaridad de la alimentación antes de energizarlo.
- Verifica bien el pinout con el datasheet antes de soldar.
- Evita cortocircuitos en las pistas del PCB.
