TDA1554Q

¿Qué es el TDA1554Q?

El TDA1554Q es un circuito integrado amplificador de potencia de salida en clase-B, montado en un paquete de 17 pines (SIL/PZIP), diseñado principalmente para aplicaciones de radio de automóvil; contiene cuatro amplificadores que pueden configurarse como 4 × 11 W en modo single-ended o como 2 × 22 W en configuración bridge (BTL).

Características principales

• Topología: amplificador de salida clase-B con ganancia fija (≈20 dB SE / 26 dB BTL).
• Tensión de alimentación de operación: 6,0 V (mín.) a 18,0 V (máx.), valor típico de referencia 14,4 V.
• Potencia de salida típica: modo BTL con VP = 14.4 V y RL = 4 Ω → ≈17 W por canal (THD 0.5%), hasta 22 W (THD 10%).
• Modo quad single-ended: ≈5–6 W por canal (RL = 4 Ω, THD 0.5–10%), hasta 11 W en RL = 2 Ω (THD 10%).
• Corriente pico repetitiva ≈ 4 A, no repetitiva ≈ 6 A; protección frente a cortocircuitos, protección térmica y frente a 'load dump'.
• Consumo en reposo típico: ≈ 80 mA; corriente en stand-by < 100 µA.
• Funciones de control: entrada de mute/stand-by con umbrales para encendido, mute y stand-by.

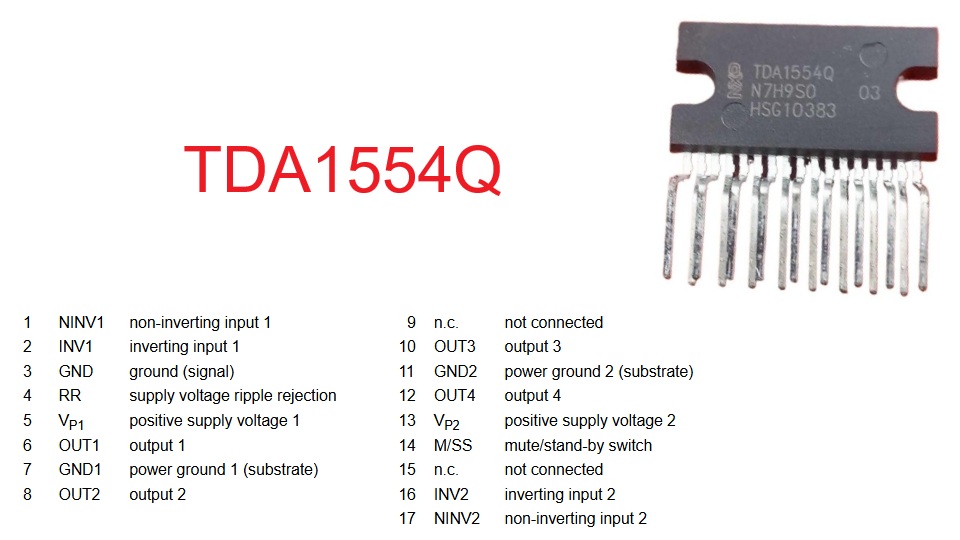

Pinout (orden en vista frontal)

1. NON-INVERTING INPUT 1
2. INVERTING INPUT 1
3. GND
4. RR
5. VP1
6. OUT1
7. GND1
8. OUT2
9. NC
10. OUT3
11. GND2
12. OUT4
13. VP2
14. M/SS
15. NC
16. INV2
17. NINV2

Principio de funcionamiento

El TDA1554Q integra cuatro etapas de salida con ganancia fija. En configuración single-ended cada salida trabaja respecto a masa, y en configuración BTL dos salidas trabajan en contrafase sobre el mismo altavoz, duplicando la tensión efectiva sobre la carga y aumentando la potencia. Con VP = 14,4 V y RL = 4 Ω en BTL entrega potencias de ≈17 W por canal (THD 0.5%).

El integrado limita corrientes pico a ≈4 A (repetitivos) y ≈6 A (no repetitivos). Su consumo en reposo es de ≈80 mA y en stand-by cae a menos de 100 µA cuando el pin M/SS se encuentra en el rango adecuado.

Aplicaciones típicas

• Etapa de potencia de radios y equipos de audio para automóvil.
• Sistemas de altavoces activos de 4 canales o 2 canales en BTL.
• Proyectos de audio DIY con alimentación de 8–16 V y disipador adecuado.

Recomendaciones de uso

1. Respete el rango de alimentación 6–18 V; use 12–14,4 V para obtener las potencias nominales.
2. Monte el IC con disipador apropiado para mantener la temperatura bajo control.
3. Proteja la línea de alimentación con fusible y, en automoción, añada protección frente a transitorios.
4. Use condensadores de desacoplo cercanos a VP y conecte el pin RR según el circuito recomendado.
5. Respete impedancias de altavoces de 4 Ω o 2 Ω y evite cortocircuitos en salidas.
6. Maneje el pin M/SS con niveles de tensión correctos para stand-by, mute y encendido.
7. Verifique el montaje con señales bajas y monitoree temperatura antes de uso definitivo.
