TDA1562Q

¿Qué es el TDA1562Q?

El TDA1562Q es un amplificador de potencia monolítico en configuración Bridge-Tied Load (BTL) con tecnología clase-H, diseñado para entregar alta potencia de salida (especialmente en aplicaciones de audio para automoción y equipos domésticos pequeños).

Características principales

• Topología: mono BTL, clase-H de alta eficiencia.
• Potencia de salida (VP = 14.4 V, RL = 4 Ω): hasta ≈70 W (THD = 10%); típicamente 45–55 W a THD ≈0.5% en condiciones de referencia.
• Rango de alimentación operativo: 8 V (mín.) a 18 V (máx. recomendada); tensión de pico no operativa hasta 30 V; protección contra load-dump hasta 45 V.
• Corriente de reposo (Iq) típica en modo ON/mute: ≈110 mA; corriente en standby: ≈3 µA.
• Ganancia fija de entrada: ≈26 dB; entradas diferenciales con alta inmunidad a modo común.
• Funciones de diagnóstico y protección integradas: detector de distorsión dinámica (DDD), detección de carga abierta, protección contra cortocircuitos, protección térmica y protección frente a sobrevoltajes.
• Encapsulado: paquete plástico de potencia con 17 pines (DIL-bent-SIL / variantes SOT243/SOT577 según versión).

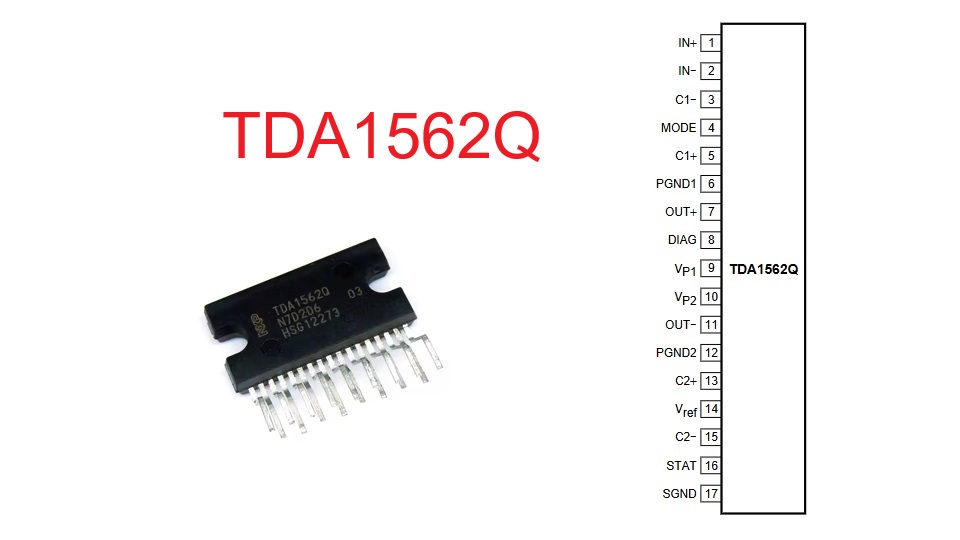

Pinout (vista frontal)

Orden de pines visto desde el frente (pin 1 a pin 17):

1. Pin 1 — IN+ (entrada señal positiva)
2. Pin 2 — IN− (entrada señal negativa)
3. Pin 3 — C1− (terminal negativo del condensador de elevación 1)
4. Pin 4 — MODE (selección de modo: standby / mute / on)
5. Pin 5 — C1+ (terminal positivo del condensador de elevación 1)
6. Pin 6 — PGND1 (masa de potencia 1)
7. Pin 7 — OUT+ (salida positiva)
8. Pin 8 — DIAG (salida de diagnóstico, colector abierto)
9. Pin 9 — VP1 (alimentación 1)
10. Pin 10 — VP2 (alimentación 2)
11. Pin 11 — OUT− (salida negativa)
12. Pin 12 — PGND2 (masa de potencia 2)
13. Pin 13 — C2+ (terminal positivo del condensador de elevación 2)
14. Pin 14 — Vref (referencia interna)
15. Pin 15 — C2− (terminal negativo del condensador de elevación 2)
16. Pin 16 — STAT (I/O de estado)
17. Pin 17 — SGND (masa de señal)

Principio de funcionamiento (explicación simple con voltajes y corrientes)

En funcionamiento normal, con VP ≈ 14.4 V y una carga de 4 Ω, el TDA1562Q actúa como un amplificador BTL y, mediante su circuito clase-H, puede elevar momentáneamente la tensión interna de alimentación para obtener picos de salida mayores; esto permite alcanzar hasta ≈70 W a 4 Ω para señales con picos (THD = 10%).

La etapa clase-H usa condensadores de «lift» (conectados a los pines C1+/C1− y C2+/C2−) que permiten subir la tensión interna solo cuando la señal lo exige, reduciendo disipación en uso típico musical. A reposo el circuito consume ≈110 mA; en standby el consumo cae a algunos µA.

Si la temperatura de la carcasa supera ≈120 °C, el dispositivo pasa de clase-H a operación clase-B (deshabilitando la elevación de tensión) para proteger el IC y limitar la potencia a niveles seguros (p. ej. ≈20 W en condiciones de protección térmica).

Protecciones internas cortan o limitan la salida ante cortocircuitos a masa o a alimentación, y hay detectores que informan por la salida DIAG sobre eventos como clipping, cortocircuito o sobretemperatura.

Aplicaciones típicas

• Sistemas de audio para automóviles (amplificador mono, subwoofers, refuerzo de equipo de serie).
• Amplificadores de potencia para equipos domésticos de pequeño tamaño: equipos mini/midi, refuerzo de TV y aplicaciones similares.
• Sistemas donde se requiere alta potencia puntual con eficiencia mejorada y diagnóstico integrado.

Recomendaciones de uso

• Diseñar el disipador para uso con señales musicales (la disipación media con música es mucho menor que con señal senoidal continua); tenga en cuenta Rth(j-c) ≈ 1.5 K/W y Rth(j-a) ≈ 40 K/W en aire libre.
• Mantener la temperatura de carcasa por debajo de 120 °C para conservar la operación clase-H; si la aplicación pudiera elevar la temperatura, dimensione disipación y ventilación adecuadamente.
• Usar los condensadores de elevación (C1, C2) según la hoja de datos, con polaridad y valores recomendados por el fabricante para lograr la elevación de tensión interna segura y estable.
• Respetar límites absolutos: VP operativo típico 8–18 V; no operar permanentemente por encima de 18 V; tensión no operativa hasta 30 V; protección de load-dump hasta 45 V. Implementar protección adicional (fusibles, supresores de transitorios) en entornos de automoción.
• Si VP > 16 V, limitar la potencia de salida (nota del fabricante): no exceder 85 W a THD = 10% y considerar una carga mínima de 6 Ω para evitar sobrecarga.
• Seguir buenas prácticas de PCB: rutas de corriente de potencia cortas y gruesas entre pines OUT± y PGND, separar masas de señal (SGND) y potencia (PGND), desacoplos locales en VP1/VP2 y filtrado de alimentación.
• Conectar y sincronizar pines de estado/diagnóstico entre múltiples dispositivos si se usan varios amplificadores en el mismo sistema (el STAT y DIAG permiten información y sincronización).
• Verificar disipación total (Ptot) y picos de corriente IOSM/IORM frente a posibles cortocircuitos o condiciones de carga parásita.
