TDA2002
¿Qué es el TDA2002?
El TDA2002 es un circuito integrado amplificador de potencia para audio en formato Pentawatt, diseñado originalmente para aplicaciones de radio de automóvil y equipos de audio pequeños. Es un amplificador de clase B en configuración de única alimentación, pensado para entregar potencias en el rango de varios vatios a cargas de baja impedancia.
Características principales
- Tensión de alimentación operativa: desde 8 V hasta 18 V.
- Potencia de salida típica: 5 W en 4 Ω con Vs ≈ 16 V (hasta 8 W en 2 Ω).
- Corriente de reposo: típica 45 mA, máxima 80 mA a Vs = 14.4 V.
- Corriente de pico de salida: hasta 3.5 A repetitiva.
- Disipación máxima: alrededor de 15 W (Tcase = 90 °C).
- Encapsulado Pentawatt de 5 pines.

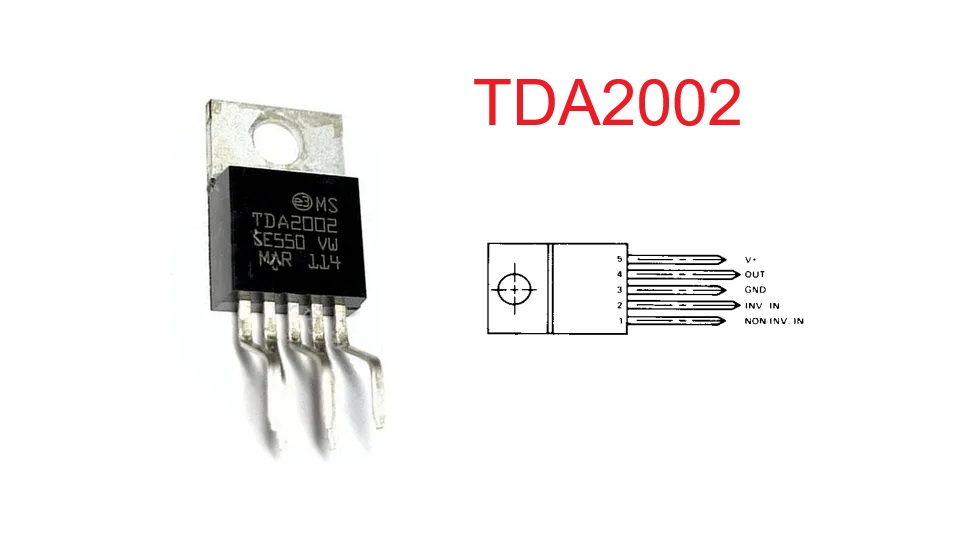

Pinout (vista frontal)
Orden de las patillas visto desde la cara frontal del encapsulado:
- Entrada no inversora (señal de audio).
- Entrada inversora.
- Masa.
- Salida hacia altavoz.
- Alimentación positiva Vs.
Principio de funcionamiento
El TDA2002 trabaja con una única fuente de alimentación y establece en la salida una tensión de reposo cercana a la mitad de la tensión de alimentación. La etapa de salida push-pull permite entregar corrientes de pico suficientes para mover altavoces de baja impedancia.
Ejemplo: con Vs = 16 V y una carga de 4 Ω, puede entregar alrededor de 5 W de potencia útil con distorsión cercana al 10%. Para un altavoz de 4 Ω en condiciones normales se obtienen entre 3 y 5 W. La disipación térmica es un factor clave y requiere disipador adecuado.
Aplicaciones típicas
- Amplificador mono en radios de automóvil.
- Sistemas de audio compactos.
- Proyectos DIY de pequeños altavoces activos.
- Etapa de salida en equipos portátiles.
Recomendaciones de uso
- Mantener la tensión dentro del rango de 8 a 18 V, evitando picos que superen los valores máximos.
- Utilizar un disipador térmico adecuado para garantizar la estabilidad y durabilidad.
- Colocar condensadores de desacoplo en la alimentación (100 µF y 100 nF en paralelo).
- Usar condensadores de acoplamiento en entrada y salida según el esquema recomendado en el datasheet.
- No utilizar cargas inferiores a 2 Ω en funcionamiento continuo.
- Proteger contra cortocircuitos prolongados en la salida y polaridad invertida.
- Seguir los valores de componentes externos sugeridos en el esquema típico de aplicación.
