TDA2003
¿Qué es el TDA2003?
El TDA2003 es un circuito integrado amplificador de potencia para audio, diseñado principalmente para aplicaciones de radio de automóvil. Ofrece alta corriente de salida con un número reducido de componentes externos y cuenta con protección integrada frente a cortocircuitos y sobretemperatura.
Características principales
- Alimentación de operación típica: 8 V a 18 V.
- Tensión máxima soportada: 28 V DC, picos de corta duración hasta 40 V.
- Potencia de salida: hasta 10 W en condiciones óptimas (≈5.5 W en 4 Ω con 14.4 V).
- Corriente de pico de salida repetitiva: hasta 3.5 A.
- Corriente en reposo típica: 44–50 mA.
- Tensión de reposo en salida: ≈6.9 V con alimentación de 14.4 V.
- Protecciones internas: limitación térmica, protección contra cortocircuitos, inversión de polaridad y pulsos de carga.
- Encapsulado: Pentawatt (lengüeta metálica conectada a masa).

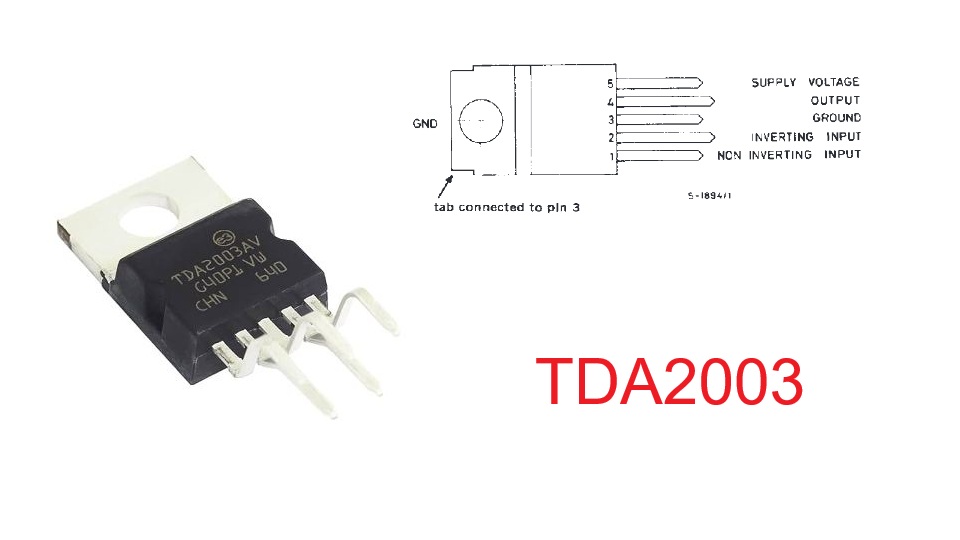

Pinout (vista frontal)
En vista frontal del encapsulado, con las patillas hacia abajo, el orden es:
- Pin 1 — Entrada no inversora.
- Pin 2 — Entrada inversora.
- Pin 3 — Masa / GND.
- Pin 4 — Salida de audio.
- Pin 5 — Alimentación (Vcc).
Principio de funcionamiento
El TDA2003 es un amplificador en clase AB con alimentación simple. La señal de entrada se acopla mediante condensadores a las entradas no inversora o inversora y la ganancia se ajusta con la red externa. Internamente la salida se sitúa alrededor de la mitad de la tensión de alimentación (≈6.9 V a 14.4 V) para permitir una excursión simétrica de la señal.
La etapa de salida suministra la corriente al altavoz. La potencia entregada depende de la tensión de suministro y de la impedancia de carga. Las protecciones internas limitan temperatura y corriente en caso de cortocircuitos o sobrecargas.
Aplicaciones típicas
- Etapa de salida mono para radios de automóvil.
- Amplificadores de audio compactos en proyectos electrónicos.
- Altavoces portátiles y soluciones de bajo costo.
Recomendaciones de uso
- Usar alimentación entre 8 V y 18 V y proteger frente a picos con filtros LC si se emplea en automóviles.
- Montar un disipador térmico adecuado para asegurar potencia continua estable.
- La lengüeta metálica está conectada a masa; verificar al instalar el disipador.
- Seguir los valores recomendados de los componentes externos: condensador de entrada 2.2 µF, condensador de filtro de 470 µF, desacoplo de 0.1 µF y condensador de salida de 1000 µF.
- Mantener trazas cortas y robustas en alimentación y salida; separar las masas de entrada y salida para reducir ruido.
- Instalar un fusible en la alimentación y usar altavoces con impedancia adecuada.
