TDA2005
¿Qué es el TDA2005?
El TDA2005 es un amplificador de potencia de audio en configuración clase B, presentado en encapsulado Multiwatt11 y diseñado principalmente para aplicaciones de radio de automóvil y refuerzo de potencia de audio. Permite diseñar etapas booster que entregan potencias de salida de hasta 20 W en configuración puente y ofrece protecciones integradas contra cortocircuitos, sobretemperatura y sobrevoltajes transitorios típicos del entorno automotriz.
Características principales
- Tipo: Amplificador audio clase B, dual (dos canales) en paquete Multiwatt11.
- Tensión de alimentación de trabajo: 8 V a 18 V (máxima 18 V, soporta hasta 28 V DC y picos de 40 V durante 50 ms).
- Potencia de salida: 20 W sobre 4 Ω en configuración puente, alrededor de 10 W por canal en configuración estéreo.
- Corriente de salida: hasta 4.5 A en picos no repetitivos y 3.5 A repetitivos.
- Corriente en reposo: entre 60 y 75 mA típicos.
- Protecciones integradas: contra cortocircuitos, sobretemperatura, inversión de polaridad, picos de tensión y cargas inductivas.
- Datos térmicos: baja resistencia térmica, requiere disipador para potencias elevadas.

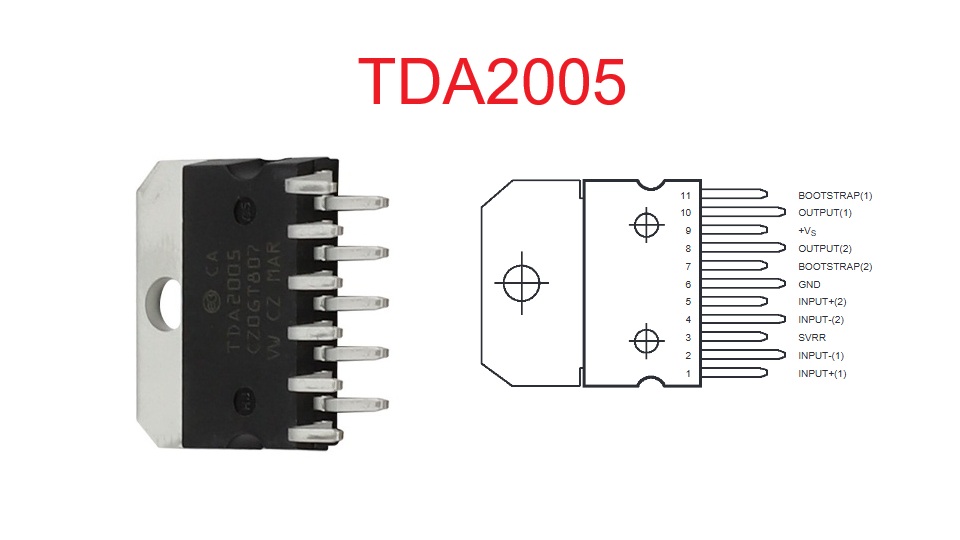

Pinout (orden en vista frontal)
De arriba hacia abajo, los pines del encapsulado Multiwatt11 son:
- Pin 11: Bootstrap canal 1
- Pin 10: Output canal 1
- Pin 9: +Vs (alimentación)
- Pin 8: Output canal 2
- Pin 7: Bootstrap canal 2
- Pin 6: GND (masa, también la pestaña metálica)
- Pin 5: Entrada no inversora canal 2
- Pin 4: Entrada inversora canal 2
- Pin 3: SVRR (red de rechazo de rizado)
- Pin 2: Entrada inversora canal 1
- Pin 1: Entrada no inversora canal 1
Principio de funcionamiento
El TDA2005 integra dos etapas de salida en clase B, una para cada canal. En configuración estéreo, cada canal alimenta su propio altavoz. En configuración puente, ambas etapas trabajan en oposición de fase para duplicar la tensión aplicada al altavoz y aumentar la potencia de salida.
Por ejemplo, con una alimentación de 14.4 V y considerando una caída de saturación de 2 V por transistor, la tensión de salida máxima aproximada es de 10.4 V pico. Esto permite entregar alrededor de 20 W sobre una carga de 4 Ω. En reposo, el consumo es de unos 60–75 mA, pero durante la operación la corriente puede alcanzar varios amperios.
Aplicaciones típicas
- Amplificadores de audio para radios de automóvil.
- Pequeños sistemas de audio estéreo.
- Proyectos DIY con altavoces de 4 Ω.
- Aplicaciones en entornos automotrices con transitorios eléctricos.
Recomendaciones de uso
- Alimentación: utilizar entre 8 V y 18 V; para picos mayores añadir red de protección según datasheet.
- Disipación: montar sobre un disipador adecuado para evitar sobrecalentamiento.
- Condensadores: incluir los de bootstrap y filtrado de alimentación según esquemas recomendados.
- Protección: usar fusible en la línea de alimentación y, si es posible, un circuito de retardo para proteger altavoces.
- Altavoces: emplear cargas de 4 Ω o 2 Ω según la configuración y potencia deseada.
- Montaje: cuidar la orientación del encapsulado y mantener cortas las pistas de alimentación y masa.
