SCR TIC106 (TIC106D / TIC106M / TIC106S / TIC106N)

El TIC106 es un tiristor (SCR — Silicon Controlled Rectifier) de baja/mediana potencia con puerta sensible, disponible en variantes de diferentes tensiones de bloqueo. Se emplea en regulación de potencia, disparo de cargas, dimmers y control de motores en aplicaciones industriales y domésticas. Las variantes D, M, S y N difieren por la tensión máxima repetitiva soportada.

Características principales

• Tipo: SCR (tiristor), puerta sensible
• Encapsulado: TO-220 (3 pines + pestaña metálica)
• Corriente continua / RMS IT(RMS): 5 A (caso ≤ 80 °C)
• Corriente promedio IT(AV): 3.2 A (ángulo de conducción 180°, caso ≤ 80 °C)
• Pico/surge ITSM: 30 A (medio ciclo, ≤ 25 °C)
• Tensión máxima repetitiva (VDRM / VRRM):
  • TIC106D: 400 V
  • TIC106M: 600 V
  • TIC106S: 700 V
  • TIC106N: 800 V
• Corriente de disparo (IGT): muy baja; máx. ≈ 200 μA (condiciones de prueba típicas: V_AA=12 V, RL=100 Ω, tp(g) ≥ 20 μs)
• Tensión de disparo (VGT): típicamente 0.4 – 1 V (según condiciones)
• Corriente de retención (IH): ~5 mA típica (puede llegar a ≈8 mA según temperatura)
• Tensión pico en conducción (V_T / VTM): típica 1.7 V a I_T = 5 A
• Pico corriente puerta (IGM): 0.2 A (200 mA, pulso)
• Potencia pico puerta (PGM): 1.3 W (pulso); PG(AV): 0.3 W (promedio)
• dV/dt crítico (off-state): ≈ 10 V/µs (condición TC = 110 °C)
• Resistencias térmicas: RθJC ≈ 3.5 °C/W; RθJA ≈ 62.5 °C/W
• Rango de temperatura: caso operativa TC = −40 °C a +110 °C; almacenamiento −40 °C a +125 °C
• Temperatura de plomo (soldadura): 230 °C a 1.6 mm del cuerpo por 10 s

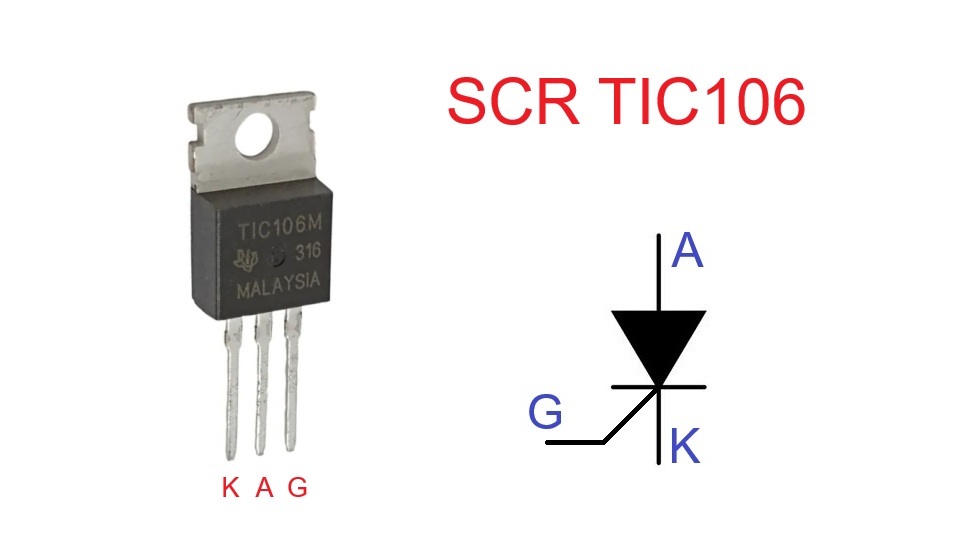

Pinout del TIC106

Vista frontal con el lado plano hacia adelante y las patas hacia abajo (TO-220 / vista superior):

• Pin 1 (izquierda): Cátodo (K)
• Pin 2 (centro): Ánodo (A)
• Pin 3 (derecha): Puerta (G)
• Pestaña metálica / tab: conectada al Ánodo (A) — Pin 2 está en contacto eléctrico con la base de montaje

Aplicaciones típicas

• Control de potencia en corriente alterna (dimmers y reguladores)
• Control de velocidad de motores universales/pequeños
• Conmutación y disparo en fuentes de alimentación y encendidos
• Protección y control de calefactores, resistencias y cargas resistivas
• Aplicaciones con puerta sensible que requieren baja corriente de disparo

Notas y recomendaciones

• El TIC106 es una serie con puerta sensible (IGT muy bajo), por lo que conviene diseñar la red de disparo teniendo en cuenta ruido y voltajes parásitos; usar resistencias o redes RC de protección si es necesario.
• La pestaña metálica está en contacto con el ánodo: cuando lo montes en disipador, recuerda que el disipador quedará a potencial de ánodo.
• Para aplicaciones con picos o alta dIT/dt, añade snubbers o protección si la aplicación lo requiere, ya que el dV/dt crítico es menor que en dispositivos de mayor robustez.
