TIP122
¿Qué es el Transistor TIP122?
El TIP122 es un transistor Darlington NPN de potencia media diseñado para aplicaciones de conmutación y amplificación. Su configuración interna Darlington le proporciona una ganancia de corriente extremadamente alta (hasta 1000 veces), lo que lo hace ideal para controlar cargas de alta corriente con señales de control muy pequeñas.
¿Qué es un Darlington? Es la combinación de dos transistores conectados internamente, donde la salida del primero alimenta la entrada del segundo, multiplicando la ganancia total.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | NPN Darlington | - |
| Voltaje Colector-Emisor máximo | VCEO | 100 | V |
| Voltaje Colector-Base máximo | VCBO | 100 | V |
| Voltaje Emisor-Base máximo | VEBO | 5 | V |
| Corriente de Colector máxima | IC | 5 | A |
| Corriente de Base máxima | IB | 120 | mA |
| Ganancia de corriente (hFE) | β | 1000 mín | - |
| Potencia máxima | PD | 65 | W |
| Voltaje saturación CE | VCE(sat) | 2 | V |
| Voltaje saturación BE | VBE(sat) | 2.5 | V |
| Temperatura de operación | TJ | -65 a +150 | °C |
| Encapsulado | - | TO-220 | - |

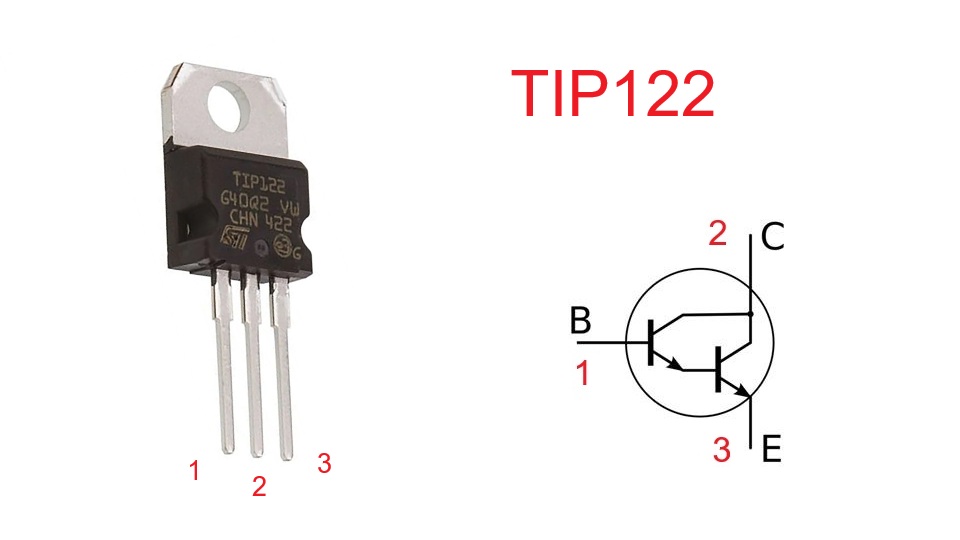

Configuración de Pines (Pinout)
Encapsulado TO-220 (vista frontal):
- Pin 1 (izquierda): Base (B)
- Pin 2 (centro): Colector (C) - También conectado a la pestaña metálica
- Pin 3 (derecha): Emisor (E)
Importante: La pestaña metálica del encapsulado TO-220 está conectada internamente al Colector y debe aislarse si se monta en disipador común.
Aplicaciones Típicas
- Control de motores DC: Hasta 5A de corriente
- Activación de relés de potencia: Con corriente de base muy baja
- Drivers para solenoides: Electroválvulas, actuadores
- Amplificadores de corriente: Interfaces entre microcontroladores y cargas
- Fuentes de alimentación conmutadas: Switching de potencia
- Control de iluminación LED: Tiras LED de alta potencia
- Inversores simples: Conversión DC a AC básica
- Circuitos de protección: Limitadores de corriente
Equivalentes y Reemplazos
Los siguientes transistores Darlington pueden usarse como reemplazo del TIP122:
- TIP120: 60V, 5A - Menor voltaje, misma corriente
- TIP121: 80V, 5A - Voltaje intermedio
- BDX53C: 100V, 8A - Mayor corriente disponible
- BDX54C: 100V, 8A - Equivalente europeo mejorado
- TIP142: 100V, 10A - Mayor corriente, mismo voltaje
- MJD122: 100V, 8A - Versión SMD equivalente
- STD5NK50Z: Alternativa MOSFET (no Darlington)
Nota: Al reemplazar, verificar que el voltaje y corriente sean iguales o superiores a los requeridos por la aplicación.
Transistor Complemento
El complemento PNP del TIP122 es:
- TIP127: Darlington PNP, 100V, 5A - Complemento directo
- TIP125: Darlington PNP, 60V, 5A - Menor voltaje
- TIP126: Darlington PNP, 80V, 5A - Voltaje intermedio
- BDX54A: Darlington PNP, 100V, 8A - Mayor corriente
Estos pares complementarios son esenciales en:
- Amplificadores clase B push-pull
- Drivers bidireccionales de motores (Puente H)
- Fuentes de alimentación simétricas
- Control de cargas con polaridad reversible
