TIP125
¿Qué es el Transistor TIP125?
El TIP125 es un transistor Darlington PNP de potencia media diseñado para aplicaciones de amplificación y conmutación que requieren alta ganancia de corriente. Forma parte de la popular serie TIP y es ampliamente utilizado en circuitos de audio, drivers de carga y aplicaciones de potencia donde se necesita controlar corrientes elevadas con una señal de control pequeña.
¿Qué es un Transistor Darlington?
Un transistor Darlington es una configuración especial que combina dos transistores bipolares en un solo encapsulado. Esta configuración proporciona una ganancia de corriente extremadamente alta (producto de las ganancias individuales), lo que permite controlar corrientes grandes con corrientes de base muy pequeñas. El TIP125 integra esta configuración internamente.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | PNP Darlington | - |
| Voltaje Colector-Emisor máximo | VCEO | 60 | V |
| Voltaje Colector-Base máximo | VCBO | 60 | V |
| Voltaje Emisor-Base máximo | VEBO | 5 | V |
| Corriente de Colector máxima | IC | 5 | A |
| Corriente de Base máxima | IB | 120 | mA |
| Ganancia de corriente (hFE) | β | 1000 mín | - |
| Potencia máxima | PD | 65 | W |
| Resistencia térmica | RθJC | 1.92 | °C/W |
| Temperatura de unión máxima | TJ | 150 | °C |
| Temperatura de operación | TA | -65 a +150 | °C |
| Voltaje de saturación CE | VCE(sat) | 1.5 | V |
| Voltaje de saturación BE | VBE(sat) | 2.5 | V |

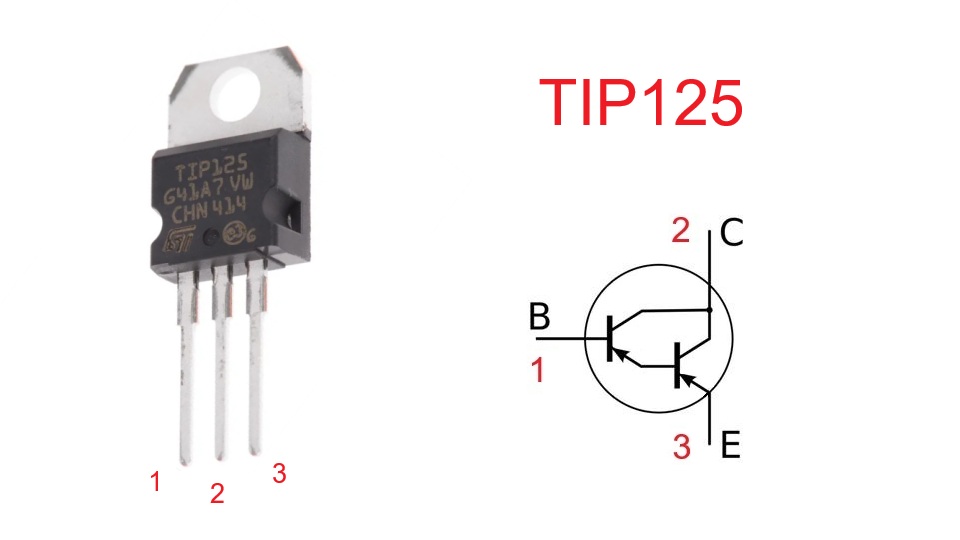

Configuración de Pines (Pinout)
Encapsulado TO-220 (vista frontal):
- Pin 1: Base (B) - Terminal de control
- Pin 2: Colector (C) - También conectado a la pestaña metálica
- Pin 3: Emisor (E) - Terminal de salida
Nota: La pestaña metálica del encapsulado TO-220 está conectada internamente al colector y debe aislarse adecuadamente si se monta en disipador.
Aplicaciones Típicas
- Amplificadores de potencia de audio
- Drivers para motores DC
- Controladores de carga pesada
- Interruptores de potencia
- Reguladores de voltaje lineales
- Circuitos de protección
- Amplificadores push-pull (junto con TIP120)
- Fuentes de alimentación reguladas
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo del TIP125 en la mayoría de aplicaciones:
- TIP127: Versión de 100V, mayor voltaje de ruptura
- BD679: Equivalente con características similares
- BD681: Mayor corriente de colector (4A)
- MJ1001: Versión premium para audio
- BUT18A: Equivalente europeo
- NTE261: Reemplazo universal NTE
- ECG261: Equivalente ECG
Importante: Verificar siempre las especificaciones de voltaje, corriente y potencia antes de realizar sustituciones.
Transistor Complemento
El complemento NPN del TIP125 es:
- TIP120: Transistor Darlington NPN con características similares (60V, 5A)
- TIP122: Versión NPN de 100V (complemento del TIP127)
Estos pares complementarios son ideales para:
- Amplificadores push-pull clase B
- Amplificadores de audio de potencia
- Drivers bidireccionales de motor
- Circuitos simétricos de potencia
