TIP127
¿Qué es el Transistor TIP127?
El TIP127 es un transistor Darlington PNP de potencia encapsulado en TO-220. Los transistores Darlington combinan dos transistores en un solo dispositivo para obtener una ganancia de corriente extremadamente alta (típicamente 1000 veces mayor que un transistor convencional). Es ideal para aplicaciones que requieren amplificación de corriente con cargas de potencia media.
¿Qué significa "Darlington"?
Un Darlington es una configuración especial donde dos transistores están conectados internamente. El emisor del primer transistor se conecta a la base del segundo, multiplicando la ganancia total. Esto permite controlar corrientes muy altas con corrientes de base muy pequeñas.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | PNP Darlington | - |
| Voltaje Colector-Emisor máximo | VCEO | 100 | V |
| Voltaje Colector-Base máximo | VCBO | 100 | V |
| Voltaje Emisor-Base máximo | VEBO | 5 | V |
| Corriente de Colector máxima | IC | 5 | A |
| Corriente de Base máxima | IB | 120 | mA |
| Ganancia de corriente (hFE) | β | 1000 mín | - |
| Potencia máxima | PD | 65 | W |
| Voltaje de saturación CE | VCE(sat) | 1.2 | V |
| Voltaje de saturación BE | VBE(sat) | 2.5 | V |
| Temperatura de operación | TJ | -65 a +150 | °C |
| Encapsulado | - | TO-220 | - |

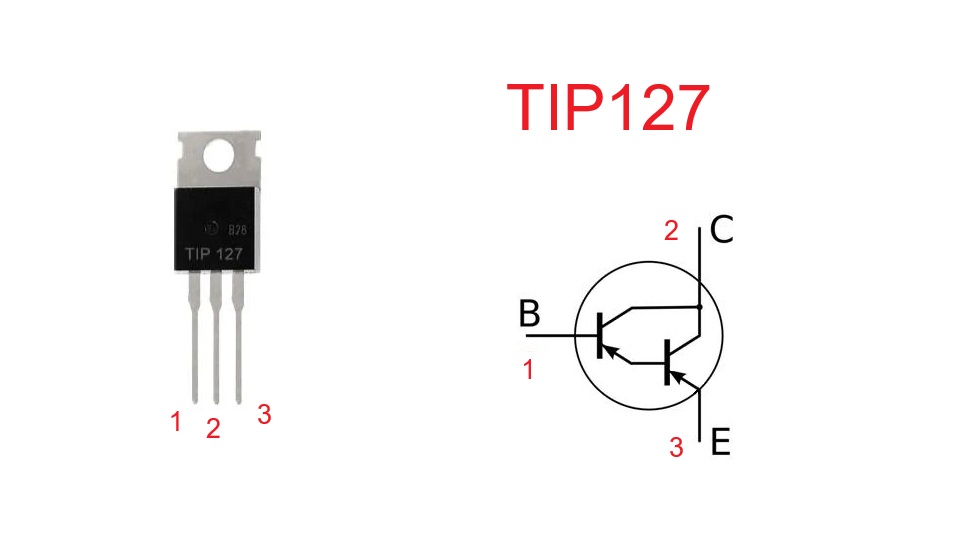

Configuración de Pines (Pinout)
Vista frontal del TO-220:
- Pin 1 (Izquierda): Base (B)
- Pin 2 (Centro): Colector (C) - También conectado a la pestaña metálica
- Pin 3 (Derecha): Emisor (E)
Importante: La pestaña metálica está conectada internamente al Colector y debe aislarse eléctricamente del disipador si es necesario.
Aplicaciones Típicas
- Amplificadores de potencia de audio
- Drivers para motores DC
- Conmutación de cargas inductivas (relés, solenoides)
- Reguladores de voltaje lineales
- Amplificadores de corriente para sensores
- Circuitos de control de potencia
- Interfaces entre lógica TTL/CMOS y cargas de potencia
- Fuentes de corriente constante
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo del TIP127:
- TIP125: Versión de 60V, menor voltaje máximo
- BD244C: Características muy similares
- MJE3055T: Darlington PNP equivalente
- 2N6491: Versión militar/industrial
- NTE261: Reemplazo genérico NTE
- ECG261: Reemplazo genérico ECG
- KSE13007: Equivalente asiático
Nota: Siempre verificar voltajes, corrientes y encapsulado antes de sustituir.
Transistor Complemento
El complemento NPN del TIP127 es:
- TIP122: Darlington NPN, 100V, 5A - Complemento directo
- TIP120: Darlington NPN, 60V, 5A - Versión de menor voltaje
Estos pares complementarios (TIP127/TIP122) son ampliamente utilizados en:
- Amplificadores push-pull clase B
- Drivers bidireccionales para motores
- Puentes H para control de motores DC
- Amplificadores de audio de potencia
Ventajas de los Transistores Darlington
Ventajas
- Ganancia extremadamente alta: Mínimo 1000 veces
- Corriente de base muy baja: Fácil interfaz con lógica digital
- Alta corriente de colector: Hasta 5A sin problemas
- Estabilidad térmica: Buen comportamiento con temperatura
Desventajas
- Mayor voltaje de saturación: 1.2V vs 0.2V de transistor simple
- Mayor caída base-emisor: 2.5V vs 0.7V
- Velocidad limitada: Más lento que transistores simples
- Mayor disipación: Pérdidas por voltajes de saturación
