TIP141
¿Qué es el Transistor TIP141?
El TIP141 es un transistor Darlington NPN de potencia diseñado para aplicaciones de conmutación y amplificación de alta corriente. Los transistores Darlington están formados por dos transistores conectados internamente para proporcionar una ganancia de corriente extremadamente alta, lo que los hace ideales para manejar cargas pesadas con muy poca corriente de control en la base.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | NPN Darlington | - |
| Voltaje Colector-Emisor máximo | VCEO | 80 | V |
| Voltaje Colector-Base máximo | VCBO | 80 | V |
| Voltaje Emisor-Base máximo | VEBO | 5 | V |
| Corriente de Colector máxima | IC | 10 | A |
| Corriente de Base máxima | IB | 120 | mA |
| Ganancia de corriente (hFE) | β | 500-4000 | - |
| Potencia máxima | PD | 125 | W |
| Temperatura de operación | TJ | -65 a +150 | °C |
| Encapsulado | - | TO-220 | - |
| Voltaje de saturación CE | VCE(sat) | 2 | V |
| Voltaje de saturación BE | VBE(sat) | 2.5 | V |

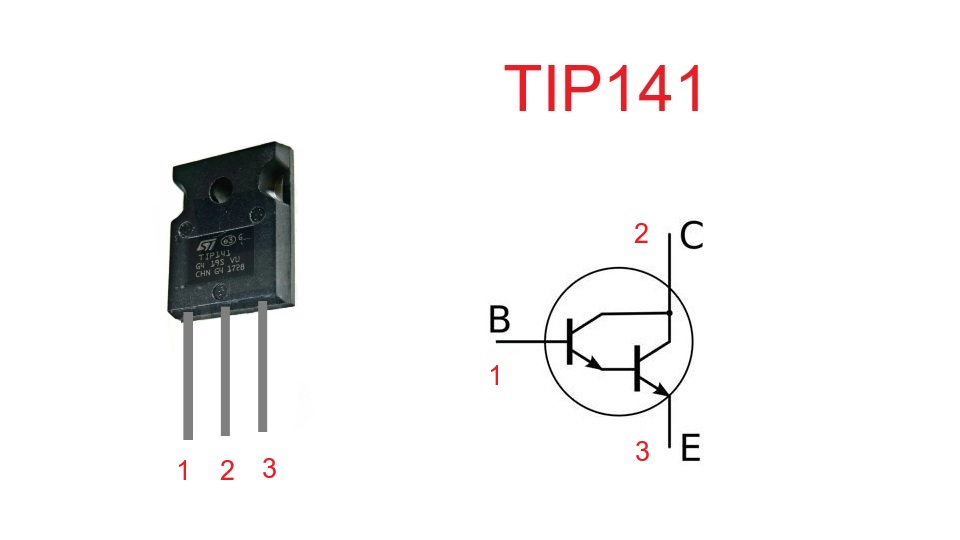

Configuración de Pines (Pinout)
Encapsulado TO-220 (vista frontal):
- Pin 1: Base (B) - Izquierda
- Pin 2: Colector (C) - Centro (conectado al disipador)
- Pin 3: Emisor (E) - Derecha
Nota: El pin central (Colector) está conectado eléctricamente a la pestaña metálica del encapsulado TO-220, facilitando la disipación de calor.
¿Qué es un Transistor Darlington?
Un transistor Darlington consiste en dos transistores conectados de forma que:
- El emisor del primer transistor se conecta a la base del segundo
- La ganancia total es el producto de las ganancias individuales
- Requiere aproximadamente 1.4V entre base y emisor para activarse (en lugar de 0.7V)
- Proporciona ganancia extremadamente alta pero con mayor voltaje de saturación
Aplicaciones Típicas
- Control de motores DC de alta corriente
- Drivers para relés de potencia
- Amplificadores de potencia de audio
- Fuentes de alimentación conmutadas
- Control de iluminación LED de alta potencia
- Inversores y convertidores DC-DC
- Sistemas de control industrial
- Cargadores de baterías
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo del TIP141 en muchas aplicaciones:
- TIP140: 60V, 10A - Menor voltaje
- TIP142: 100V, 10A - Mayor voltaje
- MJE13009: 700V, 12A - Mucho mayor voltaje
- BDX53C: 100V, 8A - Alternativa europea
- BDX54C: 100V, 8A - Similar al anterior
- TIP121: 60V, 5A - Menor corriente pero compatible
- TIP122: 100V, 5A - Menor corriente, mayor voltaje
Importante: Verificar siempre las especificaciones de voltaje y corriente del circuito antes de realizar sustituciones.
Transistor Complemento
El complemento PNP del TIP141 es:
- TIP146: Transistor Darlington PNP, 80V, 10A, características similares pero polaridad opuesta
- TIP145: Darlington PNP, 60V, 10A - Menor voltaje
- TIP147: Darlington PNP, 100V, 10A - Mayor voltaje
Estos transistores complementarios son esenciales en aplicaciones como amplificadores push-pull, puentes H para control de motores bidireccional y circuitos de simetría complementaria.
