TIP142
¿Qué es el Transistor TIP142?
El TIP142 es un transistor Darlington de potencia tipo NPN diseñado para aplicaciones de alta corriente y media potencia. Su configuración Darlington interna le proporciona una ganancia de corriente extremadamente alta, lo que lo hace ideal para amplificadores de potencia, fuentes de alimentación y circuitos de control de motores.
Configuración Darlington: Un transistor Darlington consiste en dos transistores conectados internamente, donde el emisor del primero se conecta a la base del segundo. Esto proporciona una ganancia de corriente que es el producto de las ganancias individuales de ambos transistores.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | NPN Darlington | - |
| Voltaje Colector-Emisor máximo | VCEO | 100 | V |
| Voltaje Colector-Base máximo | VCBO | 100 | V |
| Voltaje Emisor-Base máximo | VEBO | 5 | V |
| Corriente de Colector máxima | IC | 10 | A |
| Corriente de Base máxima | IB | 120 | mA |
| Ganancia de corriente (hFE) | β | 1000 - 25000 | - |
| Potencia máxima disipada | PD | 125 | W |
| Voltaje de saturación CE | VCE(sat) | 2.0 | V |
| Voltaje de saturación BE | VBE(sat) | 2.5 | V |
| Temperatura de unión máxima | TJ | 150 | °C |
| Encapsulado | - | TO-220 | - |

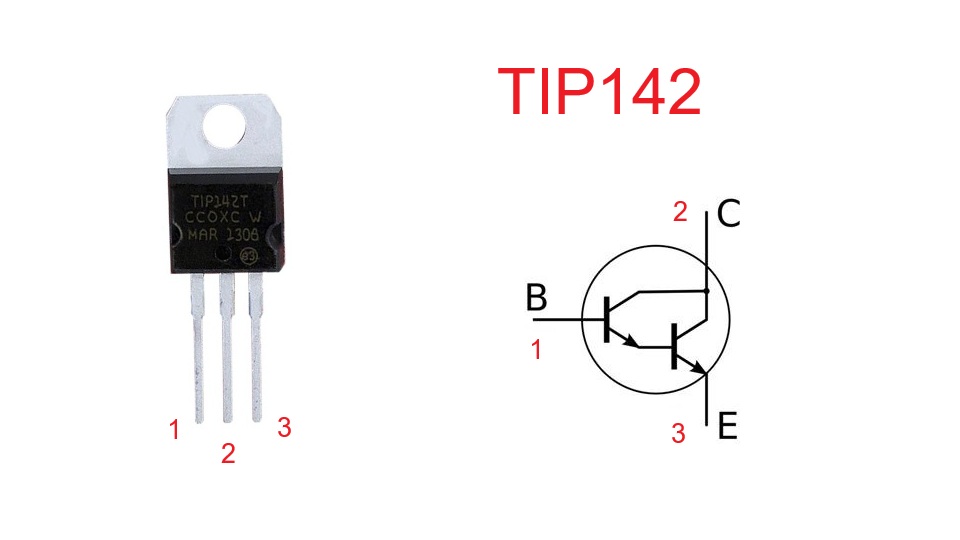

Configuración de Pines (Pinout)
Encapsulado TO-220 (vista frontal):
- Pin 1: Base (B) - Terminal de control
- Pin 2: Colector (C) - También conectado al disipador metálico
- Pin 3: Emisor (E) - Terminal de salida
Nota: El tab metálico del encapsulado TO-220 está conectado internamente al colector. Usar aislante térmico si es necesario.
Aplicaciones Típicas
- Amplificadores de potencia de audio
- Drivers para motores DC
- Reguladores de voltaje lineales
- Fuentes de alimentación conmutadas
- Control de relés y solenoides
- Inversores y choppers
- Amplificadores clase B y AB
- Circuitos de conmutación de alta corriente
Equivalentes y Reemplazos
Los siguientes transistores Darlington pueden usarse como reemplazo del TIP142:
- TIP140: 60V, 10A - Menor voltaje, mismo encapsulado
- TIP141: 80V, 10A - Voltaje intermedio
- MJ11015: 120V, 30A - Mayor corriente, más robusto
- BDX53C: 100V, 8A - Equivalente europeo
- TIP112: 100V, 2A - Menor corriente, TO-220
- 2N6284: 100V, 7A - Alternativa americana
- BD675: 45V, 4A - Para aplicaciones de menor voltaje
Importante: Verificar siempre que las especificaciones del reemplazo sean iguales o superiores a las del circuito original.
Transistor Complemento
El complemento PNP del TIP142 es:
- TIP147: Transistor Darlington PNP, 100V, 10A, TO-220
Características del TIP147:
- Voltaje Colector-Emisor: -100V
- Corriente de Colector: -10A
- Ganancia: 1000 - 25000
- Potencia: 125W
- Encapsulado: TO-220
Esta pareja complementaria TIP142/TIP147 es muy popular en amplificadores push-pull clase B y AB, donde se requiere simetría entre las mitades positiva y negativa del ciclo de amplificación.
