TIP145
¿Qué es el Transistor TIP145?
El TIP145 es un transistor Darlington PNP de potencia media, diseñado para aplicaciones de amplificación y conmutación que requieren alta ganancia de corriente. Es parte de la popular serie TIP de transistores de potencia y está especialmente diseñado para trabajar en configuraciones push-pull y amplificadores de audio.
¿Qué es un Transistor Darlington?
Un transistor Darlington es una configuración que combina dos transistores en un solo encapsulado para obtener una ganancia de corriente extremadamente alta. En el TIP145, esto significa que una pequeña corriente de base puede controlar una corriente de colector mucho mayor, típicamente con ganancias superiores a 1000.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | PNP Darlington | - |
| Voltaje Colector-Emisor máximo | VCEO | 60 | V |
| Voltaje Colector-Base máximo | VCBO | 60 | V |
| Voltaje Emisor-Base máximo | VEBO | 5 | V |
| Corriente de Colector máxima | IC | 10 | A |
| Corriente de Base máxima | IB | 120 | mA |
| Ganancia de corriente (hFE) | β | 1000 mín | - |
| Potencia máxima (sin disipador) | PD | 2 | W |
| Potencia máxima (con disipador) | PD | 125 | W |
| Temperatura de unión máxima | TJ | 150 | °C |
| Temperatura de operación | TOP | -65 a +150 | °C |
| Voltaje saturación Colector-Emisor | VCE(sat) | 1.5 típ | V |
| Voltaje saturación Base-Emisor | VBE(sat) | 2.5 típ | V |
Configuración de Pines (Pinout)

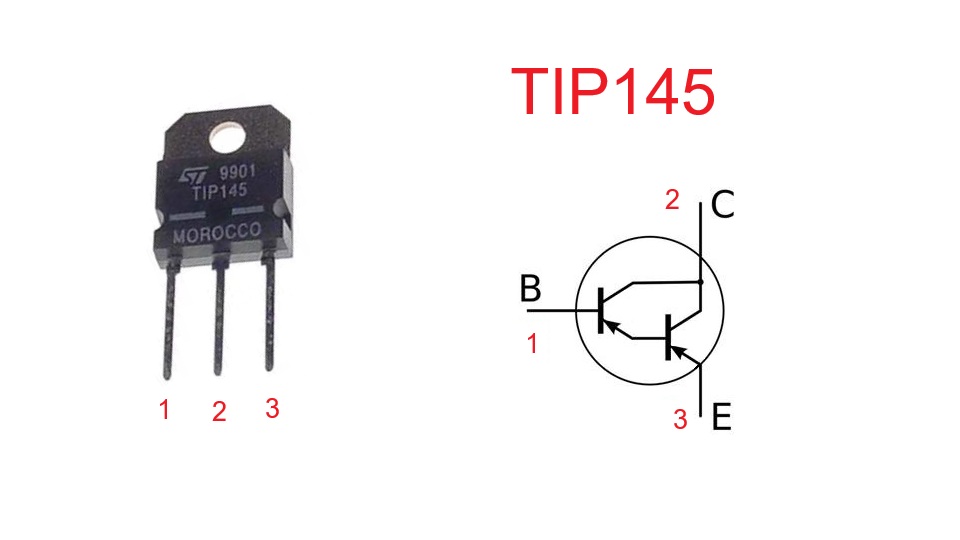

Encapsulado TO-220 (vista frontal):
- Pin 1 (izquierda): Base (B)
- Pin 2 (centro): Colector (C) - Conectado al disipador
- Pin 3 (derecha): Emisor (E)
Nota: El tab metálico del encapsulado TO-220 está conectado internamente al Colector. Usar aislación eléctrica si se requiere aislamiento del disipador.
Aplicaciones Típicas
- Amplificadores de potencia de audio
- Reguladores de voltaje lineales
- Drivers para motores DC
- Amplificadores push-pull clase AB
- Circuitos de conmutación de potencia
- Fuentes de alimentación reguladas
- Control de cargas inductivas
- Inversores de baja frecuencia
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo del TIP145 en la mayoría de aplicaciones:
- TIP146: Versión de 80V, mayor voltaje
- TIP147: Versión de 100V, alta tensión
- MJE15031: Alternativa con mejores características térmicas
- BD244C: Reemplazo directo económico
- BDX54C: Mayor corriente (15A)
- 2N6491: Equivalente americano
- BU608: Reemplazo europeo
Importante: Verificar voltajes de trabajo y corrientes máximas antes de realizar sustituciones, especialmente en aplicaciones de alta potencia.
Transistor Complemento
Los complementos NPN del TIP145 son:
- TIP140: NPN Darlington, 60V, 10A - Complemento directo principal
- TIP141: NPN Darlington, 80V, 10A - Para mayor voltaje
- TIP142: NPN Darlington, 100V, 10A - Para alta tensión
Estos pares complementarios son esenciales en:
- Amplificadores push-pull clase AB y B
- Etapas de salida de amplificadores de audio
- Reguladores de voltaje simétricos
- Inversores y convertidores DC-AC
