TIP146
¿Qué es el Transistor TIP146?
El TIP146 es un transistor Darlington PNP de potencia diseñado para aplicaciones de amplificación y conmutación de alta corriente. Forma parte de la familia TIP14x de transistores Darlington complementarios. Su configuración Darlington interna le proporciona una ganancia de corriente extremadamente alta, lo que lo hace ideal para controlar cargas pesadas con una corriente de base muy pequeña.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | PNP Darlington | - |
| Voltaje Colector-Emisor máximo | VCEO | 80 | V |
| Voltaje Colector-Base máximo | VCBO | 80 | V |
| Voltaje Emisor-Base máximo | VEBO | 5 | V |
| Corriente de Colector máxima | IC | 10 | A |
| Corriente de Base máxima | IB | 120 | mA |
| Ganancia de corriente (hFE) | β | 1000 (mín) | - |
| Potencia máxima | PD | 125 | W |
| Voltaje de saturación CE | VCE(sat) | 4 | V |
| Voltaje de saturación BE | VBE(sat) | 2.5 | V |
| Temperatura de operación | TJ | -65 a +150 | °C |
| Encapsulado | - | TO-220 | - |

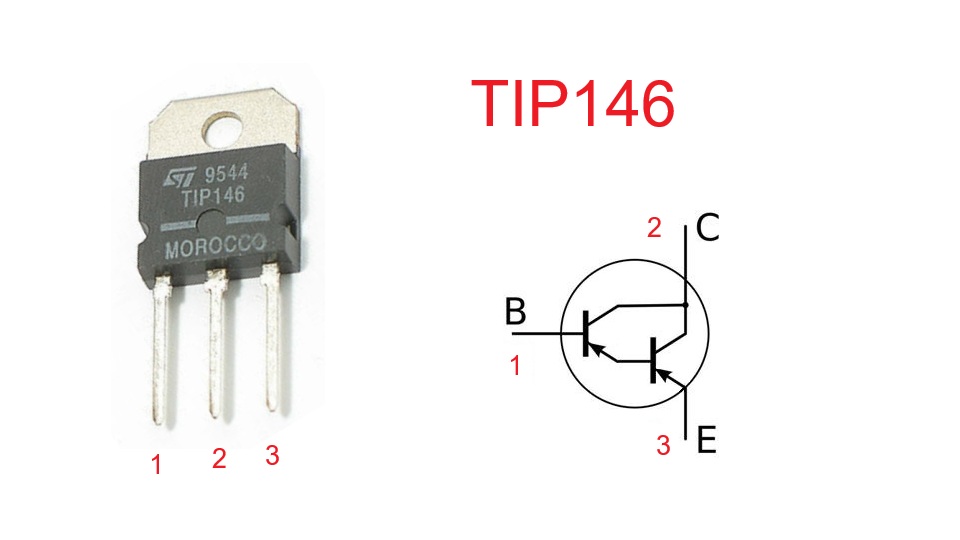

Configuración de Pines (Pinout)
Vista frontal (TO-220):
- Pin 1 (Izquierda): Base (B)
- Pin 2 (Centro): Colector (C) - conectado al disipador
- Pin 3 (Derecha): Emisor (E)
Nota: El colector está eléctricamente conectado al disipador metálico del encapsulado TO-220.
¿Qué es un Transistor Darlington?
Un transistor Darlington es una configuración que combina dos transistores en un solo encapsulado para obtener una ganancia de corriente muy alta. En el TIP146:
- Contiene dos transistores PNP internos conectados en cascada
- La ganancia total es el producto de las ganancias individuales
- Requiere mayor voltaje base-emisor para activarse (≈2.5V en lugar de 0.7V)
- Tiene mayor voltaje de saturación colector-emisor (≈4V)
- Proporciona control de alta corriente con corriente de base muy pequeña
Aplicaciones Típicas
- Amplificadores de potencia de audio
- Drivers para motores DC
- Control de relés de alta potencia
- Fuentes de alimentación reguladas
- Amplificadores lineales
- Circuitos de conmutación de potencia
- Control de cargas inductivas
- Amplificadores push-pull complementarios
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo del TIP146:
- TIP147: Versión de 100V (mayor voltaje)
- BD244C: Alternativa con características similares
- MJE15031: Transistor de audio de alta calidad
- 2N6284: Equivalente directo menos común
- BDX54C: Alternativa europea
- TIP2955: Versión de 15A, mayor corriente
Importante: Verificar siempre voltajes, corrientes y encapsulado antes de sustituir.
Transistor Complemento
El complemento NPN del TIP146 es:
- TIP141: Transistor Darlington NPN con características equivalentes (80V, 10A)
- TIP142: Versión NPN de 100V
- BD243C: Alternativa NPN complementaria
Estos pares complementarios son esenciales en:
- Amplificadores push-pull clase B y AB
- Etapas de salida de amplificadores de audio
- Circuitos simétricos de potencia
- Drivers bidireccionales para motores
