TIP147
¿Qué es el Transistor TIP147?
El TIP147 es un transistor Darlington PNP de potencia fabricado en silicio, diseñado para aplicaciones de amplificación y conmutación de alta corriente. Forma parte de la popular serie TIP de transistores de potencia y es ampliamente utilizado en amplificadores de audio, fuentes de alimentación y circuitos de control de motores.
¿Qué es un Transistor Darlington?
Un transistor Darlington está formado por dos transistores conectados internamente, donde el emisor del primero está conectado a la base del segundo. Esto proporciona una ganancia de corriente muy alta (hFE), pero con una caída de voltaje base-emisor mayor (aproximadamente 1.4V en lugar de 0.7V).
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | PNP Darlington | - |
| Voltaje Colector-Emisor máximo | VCEO | 100 | V |
| Voltaje Colector-Base máximo | VCBO | 100 | V |
| Voltaje Emisor-Base máximo | VEBO | 5 | V |
| Corriente de Colector máxima | IC | 10 | A |
| Corriente de Base máxima | IB | 120 | mA |
| Ganancia de corriente (hFE) | β | 1000 min | - |
| Potencia máxima | PD | 125 | W |
| Voltaje saturación Colector-Emisor | VCE(sat) | 1.5 | V |
| Voltaje Base-Emisor | VBE | 1.4 | V |
| Temperatura de operación | TJ | -65 a +150 | °C |
| Encapsulado | - | TO-218 | - |

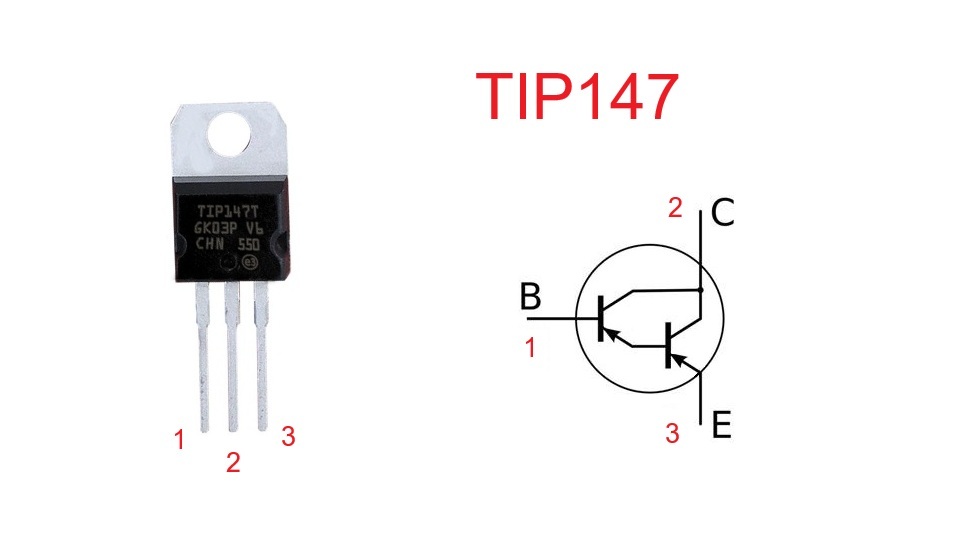

Configuración de Pines (Pinout)
Encapsulado TO-218 (vista frontal):
- Pin 1: Base (B) - Pin izquierdo
- Pin 2: Colector (C) - Pin central y pestaña metálica
- Pin 3: Emisor (E) - Pin derecho
Nota: La pestaña metálica trasera está conectada internamente al Colector y debe fijarse al disipador de calor.
Aplicaciones Típicas
- Amplificadores de audio de potencia (etapa de salida)
- Fuentes de alimentación reguladas
- Circuitos de control de motores DC
- Drivers para cargas inductivas
- Reguladores de voltaje lineales
- Circuitos de conmutación de alta corriente
- Amplificadores clase AB y clase B
- Circuitos de protección y limitación de corriente
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo directo del TIP147:
- MJE15031: Reemplazo directo con características similares
- BD912: Alternativa europea equivalente
- 2N6491: Transistor Darlington PNP similar
- BDW94C: Mayor corriente (12A), compatible
- TIP146: Versión de 80V, menor voltaje
- TIP145: Versión de 60V, menor voltaje
- BU508AF: Para aplicaciones de mayor potencia
Importante: Verificar siempre las especificaciones de voltaje, corriente y potencia del circuito antes de realizar sustituciones.
Transistor Complemento
El complemento NPN del TIP147 es:
- TIP142: Transistor Darlington NPN con las mismas características pero polaridad opuesta (100V, 10A, 125W)
Este par complementario TIP142/TIP147 es muy popular en:
- Amplificadores push-pull de audio
- Amplificadores clase AB simétricos
- Fuentes de alimentación simétricas
- Circuitos que requieren simetría perfecta entre NPN y PNP
