TIP31C
¿Qué es el Transistor TIP31C?
El TIP31C es un transistor bipolar de unión (BJT) tipo NPN de potencia media, diseñado específicamente para aplicaciones que requieren manejar corrientes y voltajes mayores que los transistores de pequeña señal. Es parte de la popular familia TIP y viene en encapsulado TO-220, lo que facilita su montaje en disipadores de calor.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | NPN Bipolar de Potencia | - |
| Voltaje Colector-Emisor máximo | VCEO | 100 | V |
| Voltaje Colector-Base máximo | VCBO | 100 | V |
| Voltaje Emisor-Base máximo | VEBO | 5 | V |
| Corriente de Colector máxima | IC | 3 | A |
| Corriente de Base máxima | IB | 1 | A |
| Ganancia de corriente (hFE) | β | 10-50 | - |
| Potencia máxima (25°C) | PD | 40 | W |
| Temperatura de operación | TJ | -65 a +150 | °C |
| Voltaje saturación CE | VCE(sat) | 1.2 | V |
| Voltaje saturación BE | VBE(sat) | 1.8 | V |
| Encapsulado | - | TO-220 | - |

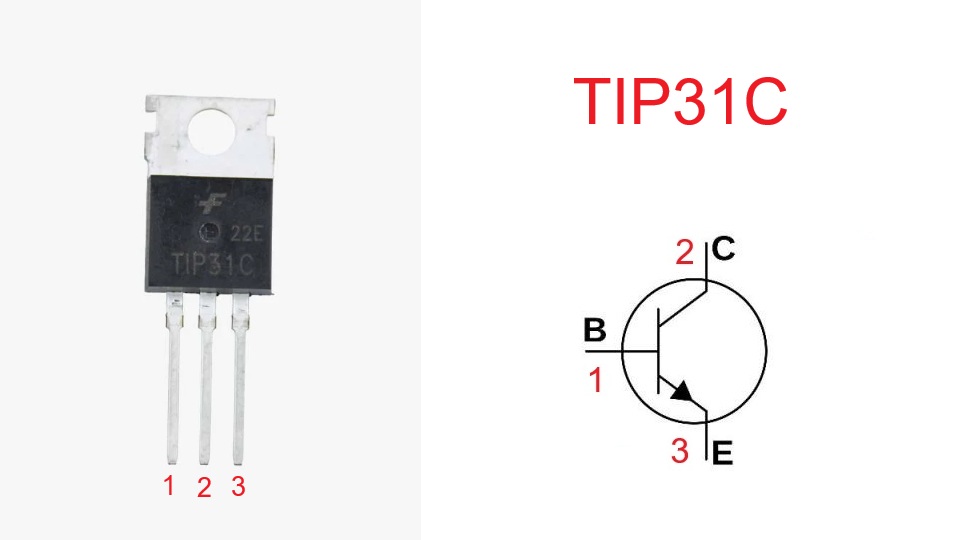

Configuración de Pines (Pinout)
Vista frontal del encapsulado TO-220:
- Pin 1 (izquierda): Base (B)
- Pin 2 (centro): Colector (C)
- Pin 3 (derecha): Emisor (E)
Nota: El colector también está conectado internamente a la pestaña metálica del encapsulado TO-220, lo que facilita la disipación de calor.
Aplicaciones Típicas
- Amplificadores de potencia de audio
- Drivers para motores DC
- Fuentes de alimentación conmutadas (SMPS)
- Reguladores de voltaje lineales
- Circuitos de conmutación de potencia
- Amplificadores de RF de potencia media
- Drivers para relés y solenoides
- Circuitos inversores
- Control de velocidad de motores
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo directo del TIP31C en la mayoría de aplicaciones:
- TIP31A: Versión de 60V, menor voltaje máximo
- TIP31B: Versión de 80V, voltaje intermedio
- BD239C: Equivalente europeo con características similares
- 2N6426: Alternativa americana, 40V/4A
- TIP41C: Versión mejorada, 100V/6A (mayor corriente)
- MJE15030: Para aplicaciones de audio de alta calidad
- BDX53C: Darlington, mayor ganancia pero menor velocidad
- KSC2690A: Equivalente asiático popular
Importante: Verificar siempre que el reemplazo tenga voltajes y corrientes iguales o superiores al TIP31C.
Transistor Complemento
El complemento PNP del TIP31C es:
- TIP32C: Transistor PNP con características idénticas pero polaridad opuesta
- Especificaciones del TIP32C: PNP, 100V, 3A, TO-220
Esta pareja complementaria (TIP31C/TIP32C) es extremadamente popular en:
- Amplificadores push-pull clase AB
- Amplificadores de audio de potencia media
- Etapas de salida simétricas
- Fuentes de alimentación duales
- Circuitos que requieren simetría NPN/PNP
