TIP32C
¿Qué es el Transistor TIP32C?
El TIP32C es un transistor bipolar de unión (BJT) tipo PNP de potencia media, diseñado para aplicaciones de amplificación y conmutación que requieren mayor corriente y voltaje que los transistores de pequeña señal. Es uno de los transistores PNP de potencia más utilizados en la industria electrónica.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | PNP Bipolar | - |
| Voltaje Colector-Emisor máximo | VCEO | 100 | V |
| Voltaje Colector-Base máximo | VCBO | 100 | V |
| Voltaje Emisor-Base máximo | VEBO | 5 | V |
| Corriente de Colector máxima | IC | 3 | A |
| Corriente de Base máxima | IB | 1 | A |
| Ganancia de corriente (hFE) | β | 25-100 | - |
| Potencia máxima (sin disipador) | PD | 2 | W |
| Potencia máxima (con disipador) | PD | 40 | W |
| Temperatura de unión máxima | TJ | 150 | °C |
| Resistencia térmica (unión-cápsula) | RθJC | 3.125 | °C/W |
| Encapsulado | - | TO-220 | - |

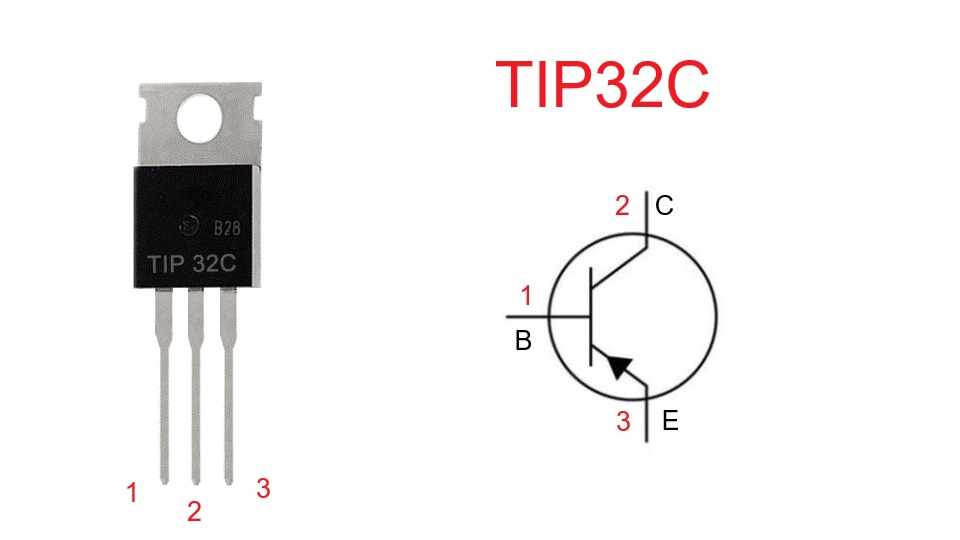

Configuración de Pines (Pinout)
Encapsulado TO-220 (vista frontal):
- Pin 1: Base (B) - Izquierda
- Pin 2: Colector (C) - Centro (conectado al tab metálico)
- Pin 3: Emisor (E) - Derecha
Nota: El tab metálico del encapsulado TO-220 está conectado internamente al Colector y debe aislarse eléctricamente cuando se monta en disipador.
Aplicaciones Típicas
- Amplificadores de audio de potencia media
- Fuentes de alimentación conmutadas
- Reguladores de voltaje lineales
- Drivers para motores de corriente continua
- Circuitos de control de potencia
- Amplificadores clase AB push-pull
- Circuitos de conmutación de alta corriente
- Inversores de voltaje
Equivalentes y Reemplazos
Los siguientes transistores PNP pueden usarse como reemplazo del TIP32C en la mayoría de aplicaciones:
- TIP32A: 60V, 3A - Menor voltaje que el TIP32C
- TIP32B: 80V, 3A - Voltaje intermedio
- BD242C: 100V, 3A - Equivalente directo muy común
- 2N6109: 80V, 7A - Mayor corriente disponible
- MJE15031G: 120V, 8A - Mayor potencia y voltaje
- TIP42C: 100V, 6A - Mayor corriente (doble)
- BD912: 100V, 15A - Mucho mayor corriente
- 2SA1943: 230V, 15A - Audio hi-fi, mayor potencia
Importante: Verificar siempre que el reemplazo soporte la corriente, voltaje y potencia requeridos por el circuito específico.
Transistor Complemento
El complemento NPN del TIP32C es:
- TIP31C: Transistor NPN, 100V, 3A - Complemento perfecto
Aplicaciones del par complementario TIP31C/TIP32C:
- Amplificadores push-pull clase AB
- Etapas de salida de amplificadores de audio
- Fuentes de alimentación simétricas
- Circuitos de control bidireccional
- Inversores de voltaje
- Drivers de motores paso a paso
