TIP41C
¿Qué es el Transistor TIP41C?
El TIP41C es un transistor bipolar de unión (BJT) tipo NPN de potencia media, diseñado para aplicaciones de amplificación y conmutación donde se requiere manejar corrientes y voltajes superiores a los transistores de pequeña señal. Es parte de la popular familia TIP y se caracteriza por su robustez y confiabilidad en aplicaciones de potencia.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | NPN Bipolar Potencia | - |
| Voltaje Colector-Emisor máximo | VCEO | 100 | V |
| Voltaje Colector-Base máximo | VCBO | 100 | V |
| Voltaje Emisor-Base máximo | VEBO | 5 | V |
| Corriente de Colector máxima | IC | 6 | A |
| Corriente de Base máxima | IB | 1 | A |
| Ganancia de corriente (hFE) | β | 15-75 | - |
| Potencia máxima (25°C) | PD | 65 | W |
| Temperatura de unión máxima | TJ | 150 | °C |
| Resistencia térmica | RθJC | 1.92 | °C/W |
| Voltaje de saturación CE | VCE(sat) | 1.2 | V |
| Encapsulado | - | TO-220 | - |

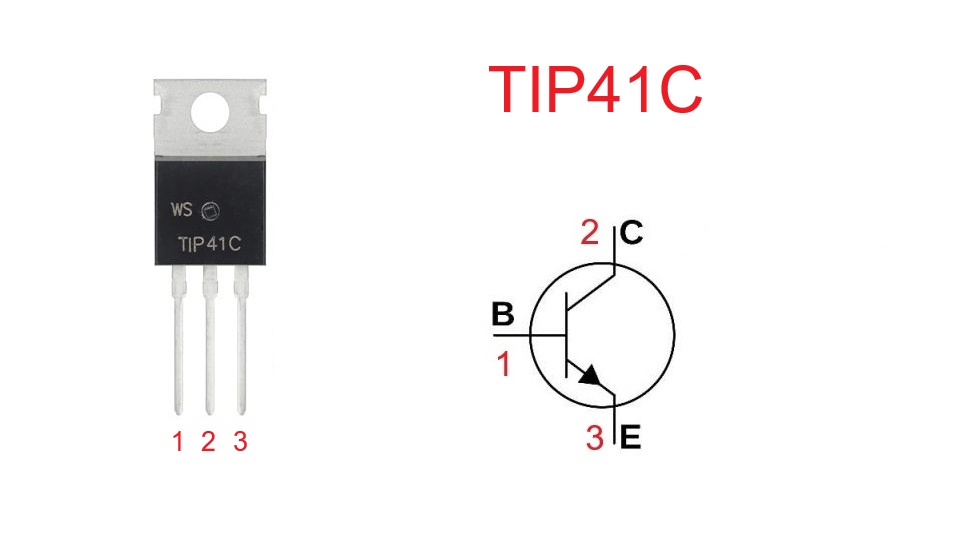

Configuración de Pines (Pinout)
Vista frontal del encapsulado TO-220:
- Pin 1 (Izquierda): Base (B)
- Pin 2 (Centro): Colector (C) - También conectado al disipador metálico
- Pin 3 (Derecha): Emisor (E)
Importante: El colector está eléctricamente conectado a la pestaña metálica del encapsulado TO-220, por lo que debe aislarse del disipador si es necesario.
Aplicaciones Típicas
- Amplificadores de potencia de audio (hasta 65W)
- Fuentes de alimentación reguladas
- Drivers para motores DC
- Circuitos de conmutación de potencia
- Reguladores de voltaje lineales
- Amplificadores clase B y AB
- Inversores de baja potencia
- Control de relés y solenoides
- Circuitos de protección
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo del TIP41C en la mayoría de aplicaciones:
- TIP41A: 60V en lugar de 100V, menor voltaje máximo
- TIP41B: 80V en lugar de 100V, características intermedias
- BD241C: Equivalente directo, mismas especificaciones
- NTE2352: Reemplazo universal NTE
- ECG2352: Equivalente ECG/Philips
- KSP41C: Equivalente coreano
- 2SD1898: Equivalente japonés de mayor ganancia
- BDX53C: Mayor corriente (8A) si se necesita más capacidad
Nota: La letra "C" indica la versión de 100V. Versiones "A" (60V) y "B" (80V) tienen menor voltaje máximo.
Transistor Complemento
El complemento PNP del TIP41C es:
- TIP42C: Transistor PNP con características idénticas pero polaridad opuesta
- BD242C: Alternativa PNP equivalente
Este par complementario (TIP41C/TIP42C) es extremadamente popular en:
- Amplificadores push-pull clase B
- Amplificadores de audio complementarios
- Fuentes de alimentación simétricas
- Reguladores de voltaje positivo y negativo
