TIP42C
¿Qué es el Transistor TIP42C?
El TIP42C es un transistor bipolar de unión (BJT) tipo PNP de potencia media, diseñado para aplicaciones de amplificación y conmutación que requieren manejar corrientes y voltajes moderadamente altos. Es parte de la popular familia TIP y viene en encapsulado TO-220, lo que facilita su montaje en disipadores de calor.
Características Principales
| Parámetro | Símbolo | Valor Mínimo | Valor Típico | Valor Máximo | Unidad |
|---|---|---|---|---|---|
| Tipo | - | PNP Bipolar | - | ||
| Voltaje Colector-Emisor máximo | VCEO | - | - | 100 | V |
| Voltaje Colector-Base máximo | VCBO | - | - | 100 | V |
| Voltaje Emisor-Base máximo | VEBO | - | - | 5 | V |
| Corriente de Colector máxima | IC | - | - | 6 | A |
| Corriente de Base máxima | IB | - | - | 1 | A |
| Ganancia de corriente (hFE) | β | 15 | 40-70 | 75 | - |
| Potencia máxima (sin disipador) | PD | - | - | 2 | W |
| Potencia máxima (con disipador) | PD | - | - | 65 | W |
| Temperatura de operación | TJ | -65 | 25 | 150 | °C |
| Resistencia térmica (Junction-Case) | RθJC | - | 1.92 | - | °C/W |
| Voltaje de saturación CE | VCE(sat) | - | 0.5 | 1.2 | V |

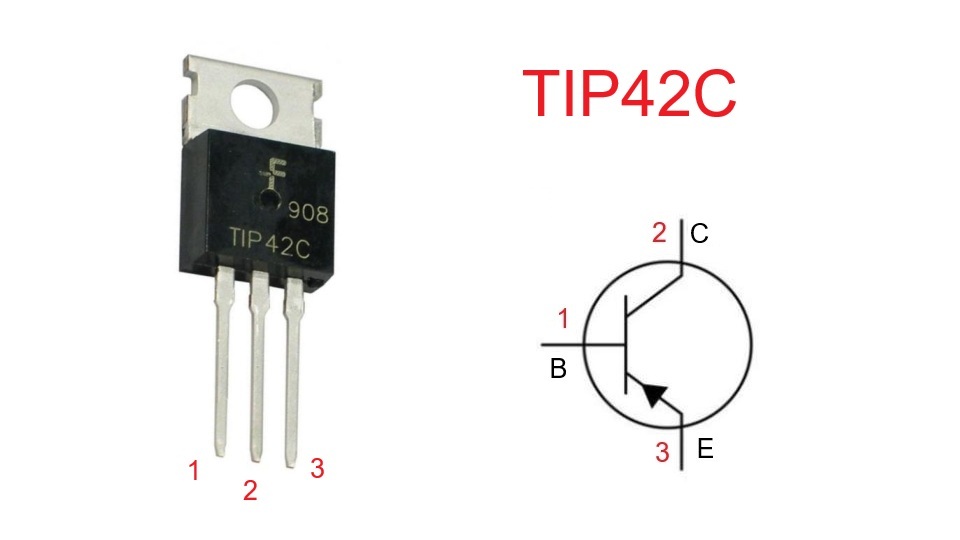

Configuración de Pines (Pinout)
Encapsulado TO-220 (vista frontal):
- Pin 1: Base (B) - Pin izquierdo
- Pin 2: Colector (C) - Pin central (conectado al disipador metálico)
- Pin 3: Emisor (E) - Pin derecho
Importante: El colector está conectado eléctricamente al disipador metálico del encapsulado TO-220.
Aplicaciones Típicas
- Amplificadores de audio de potencia media
- Reguladores lineales de voltaje
- Drivers para motores DC
- Circuitos de conmutación de potencia
- Amplificadores clase AB en configuración push-pull
- Fuentes de alimentación lineales
- Control de cargas inductivas
- Circuitos de protección contra sobrecorriente
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo del TIP42C en la mayoría de aplicaciones:
- TIP42A: Versión de 60V (menor voltaje que el TIP42C)
- TIP42B: Versión de 80V (menor voltaje que el TIP42C)
- 2N6109: Características muy similares, encapsulado TO-220
- MJE15031: Mayor ganancia, usado en audio
- BD912: Alternativa europea, TO-220
- TIP147: Darlington PNP, mayor ganancia pero menor velocidad
- BDX54C: Mayor corriente (8A), compatible
- 2N6491: Versión de mayor potencia
Nota: Al sustituir, verificar que los parámetros de voltaje, corriente y potencia sean adecuados para la aplicación específica.
Transistor Complemento
El complemento NPN directo del TIP42C es:
- TIP41C: Transistor NPN con características idénticas pero polaridad opuesta
Comparación TIP42C vs TIP41C
| Característica | TIP42C (PNP) | TIP41C (NPN) |
|---|---|---|
| Tipo | PNP | NPN |
| VCEO | 100V | 100V |
| IC máx | 6A | 6A |
| Potencia máx | 65W | 65W |
| Encapsulado | TO-220 | TO-220 |
Esta pareja complementaria es ideal para:
- Amplificadores push-pull clase AB
- Etapas de salida simétricas
- Reguladores de voltaje con salida positiva y negativa
- Drivers bidireccionales para motores
