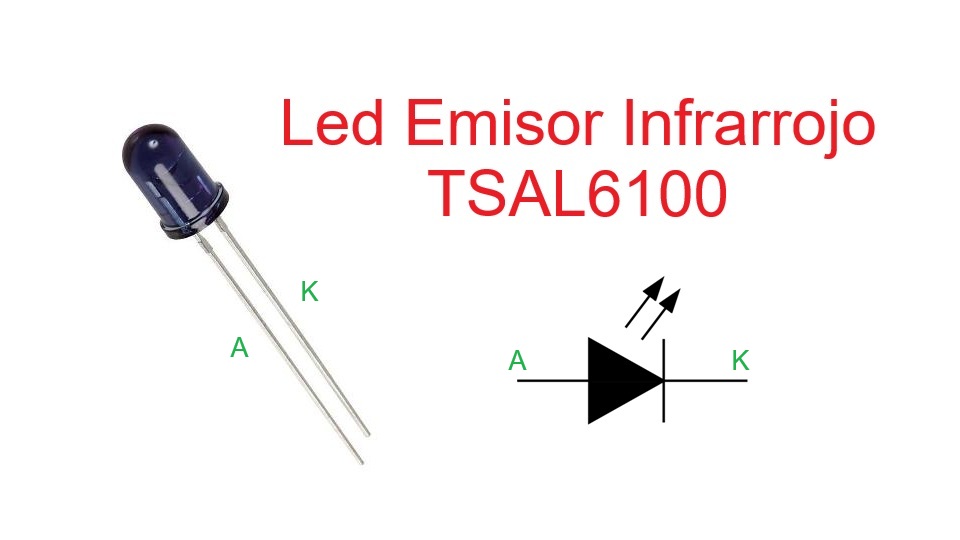

Led Emisor Infrarrojo TSAL6100
¿Qué es el TSAL6100?
El TSAL6100 es un diodo emisor infrarrojo de alta potencia, fabricado por Vishay con tecnología GaAlAs MQW, encapsulado en formato T-1¾ (5 mm). Está optimizado para emitir luz infrarroja con una longitud de onda de 940 nm, ofreciendo alta intensidad radiante y respuesta rápida.
Características principales
- Longitud de onda pico: 940 nm.
- Intensidad radiante típica: aproximadamente 170 mW/sr a If = 100 mA (tp = 20 ms).
- Tensión directa típica: 1.35 V a If = 100 mA (máx. ≈ 1.6 V).
- Corriente directa máxima continua: 100 mA.
- Ángulo de media intensidad: ±10°.
¿Qué reemplazos o equivalencias tiene?
- TSAL6200 — misma longitud de onda (940 nm) con ángulo ±17°.
- TSAL6400 — misma longitud de onda con ángulo ±25°.
- TSAL4400 — encapsulado de 3 mm con características similares.
- TSAL6100UL — versión certificada UL con especificaciones semejantes.
Principio de funcionamiento
El TSAL6100 emite radiación infrarroja cuando una corriente directa atraviesa su unión P-N. A If = 100 mA, la tensión directa típica es 1.35 V, generando una potencia eléctrica de aproximadamente 0.135 W. Esta energía se transforma en fotones de 940 nm. Para su uso, se coloca una resistencia en serie que limite la corriente:
- Para If ≈ 20 mA con Vcc = 5 V: R ≈ 180 Ω, potencia ≈ 0.073 W.
- Para If ≈ 100 mA con Vcc = 5 V: R ≈ 36 Ω, potencia ≈ 0.365 W (usar resistencia de 1 W o más).
En aplicaciones que requieren mayor intensidad, se emplean pulsos cortos según los límites de corriente de pulso del datasheet.
Aplicaciones típicas
- Mandos a distancia y sistemas de control remoto.
- Enlaces ópticos en espacio libre de largo alcance.
- Sensores ópticos y contadores.
- Equipos de detección como alarmas o detectores de humo.
Recomendaciones de uso
- No exceder 100 mA de corriente continua.
- Usar resistencia serie o driver de corriente constante.
- Respetar la disipación máxima y condiciones térmicas.
- Proteger contra polaridad inversa y descargas ESD.
- Seguir las indicaciones de soldadura del fabricante.
- Elegir variantes adecuadas si se necesita diferente ángulo o certificación.
